阿湖乡说明书样本

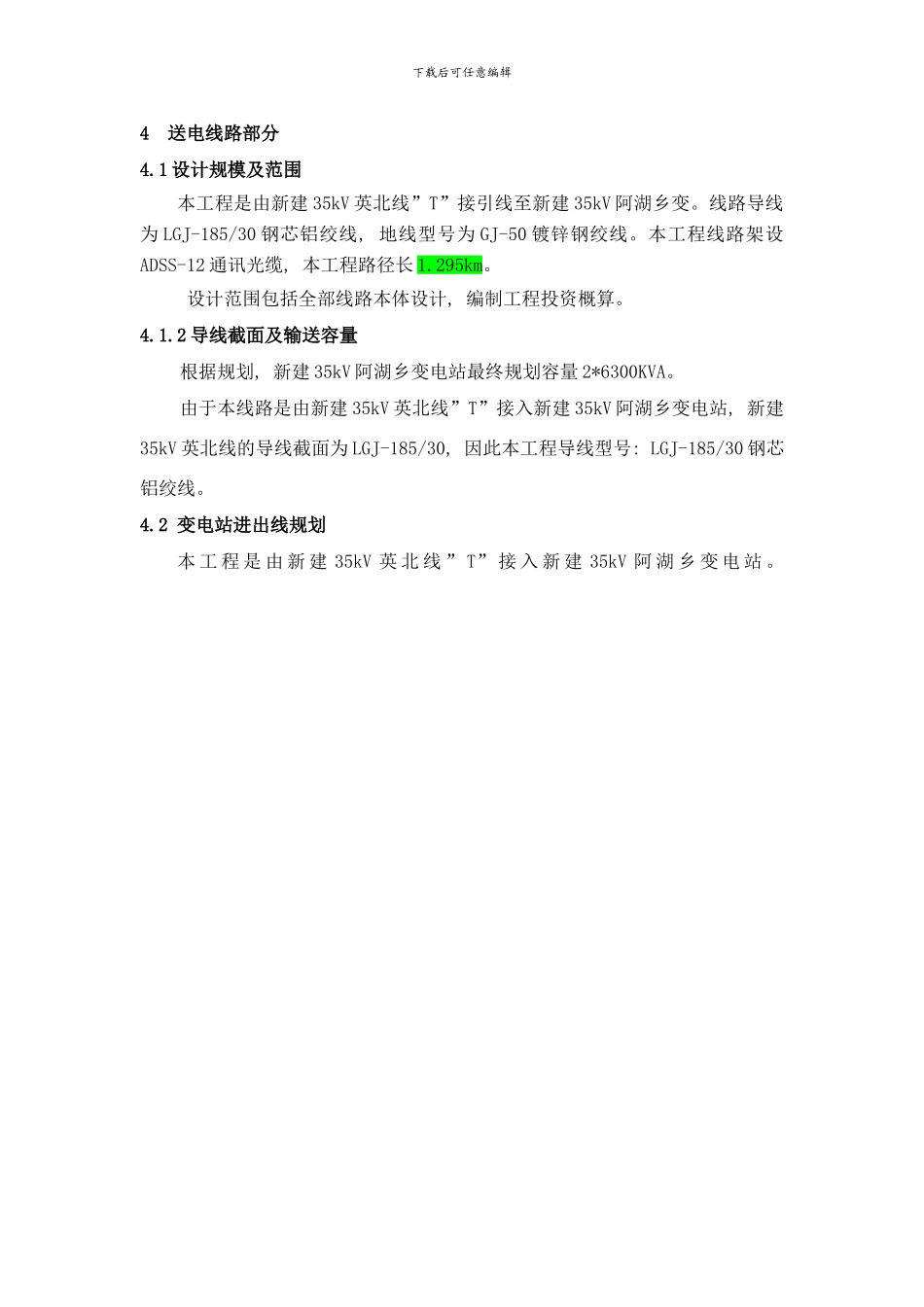

下载后可任意编辑4 送电线路部分4.1 设计规模及范围本工程是由新建 35kV 英北线”T”接引线至新建 35kV 阿湖乡变。线路导线为 LGJ-185/30 钢芯铝绞线, 地线型号为 GJ-50 镀锌钢绞线。本工程线路架设ADSS-12 通讯光缆, 本工程路径长 1.295km。 设计范围包括全部线路本体设计, 编制工程投资概算。4.1.2 导线截面及输送容量根据规划, 新建 35kV 阿湖乡变电站最终规划容量 2*6300KVA。由于本线路是由新建 35kV 英北线”T”接入新建 35kV 阿湖乡变电站, 新建35kV 英北线的导线截面为 LGJ-185/30, 因此本工程导线型号: LGJ-185/30 钢芯铝绞线。4.2 变电站进出线规划本 工 程 是 由 新 建 35kV 英 北 线 ” T” 接 入 新 建 35kV 阿 湖 乡 变 电 站 。下载后可任意编辑新建 35kV 阿湖乡变电站 35kV 侧间隔两回, 供本工程使用。 4.3 线路路径本工程线路由新建35kV英北线”T”接入新建35kV阿湖乡变电站, ”T”接后向新建35kV阿湖乡变电站方向先跨越公路、 10kV线路, 再跨越原35kV英北线后前行至新建35kV阿湖乡变电站。全线沿着农田走线, 经现场踏勘, 此路径为最佳。线路技术经济一览表方案1线路长度( 公里) 1.2952沿线地质农田地( 平地) 农田地( 公里) 1.036荒地0.2593线路转角次数2下载后可任意编辑4线路曲折系数1.035交叉跨越次数96道路3 次电力线、 通信线4 次房屋1 次7大棚1 次8砍树60 棵4.3.3 沿线地质情况( 1) 沿线地形地貌 根据现场实际勘探, 沿线地形起伏变化较平坦, 线路所经地形为平地。( 2) 地质构造及地震烈度该工程根据国家地震局 出版的 1: 400 万《地震动参数区划图》地震动峰值加速度为 0.30g。地震特征周期 0.45ⅧS, 相应地震烈度为≥Ⅶ度。( 3) 水文地质由于本工程路径很短, 勘测未发现地下水, 设计和施工时可不考虑地下水对拟建物基础的影响。( 4) 沿线的工程地质条件本工程线路路径很短, 为一种工程地质, 线路路径地处上部主要由杂填土和圆砾层自上而下: ①层杂填土: 层厚 0.4～0.6m, 杂色, 以粉砂为主, 松散, 含有少量建筑垃圾和砾石。②层圆砾: 层厚埋深大于 8.0m 以上, 灰褐色; 稍湿; 稍密充填物主要为中粗砂, 无胶结现象,该层土级配良好, 分选性差。各土层物理力学指标如下: 4.3.4 不良地质现象的评价层号名 称含水率重度孔隙比塑限塑性指数液性指数粘聚力内摩擦角wγeWPIPILCqφq%kN/m3—%——kpa度①...
