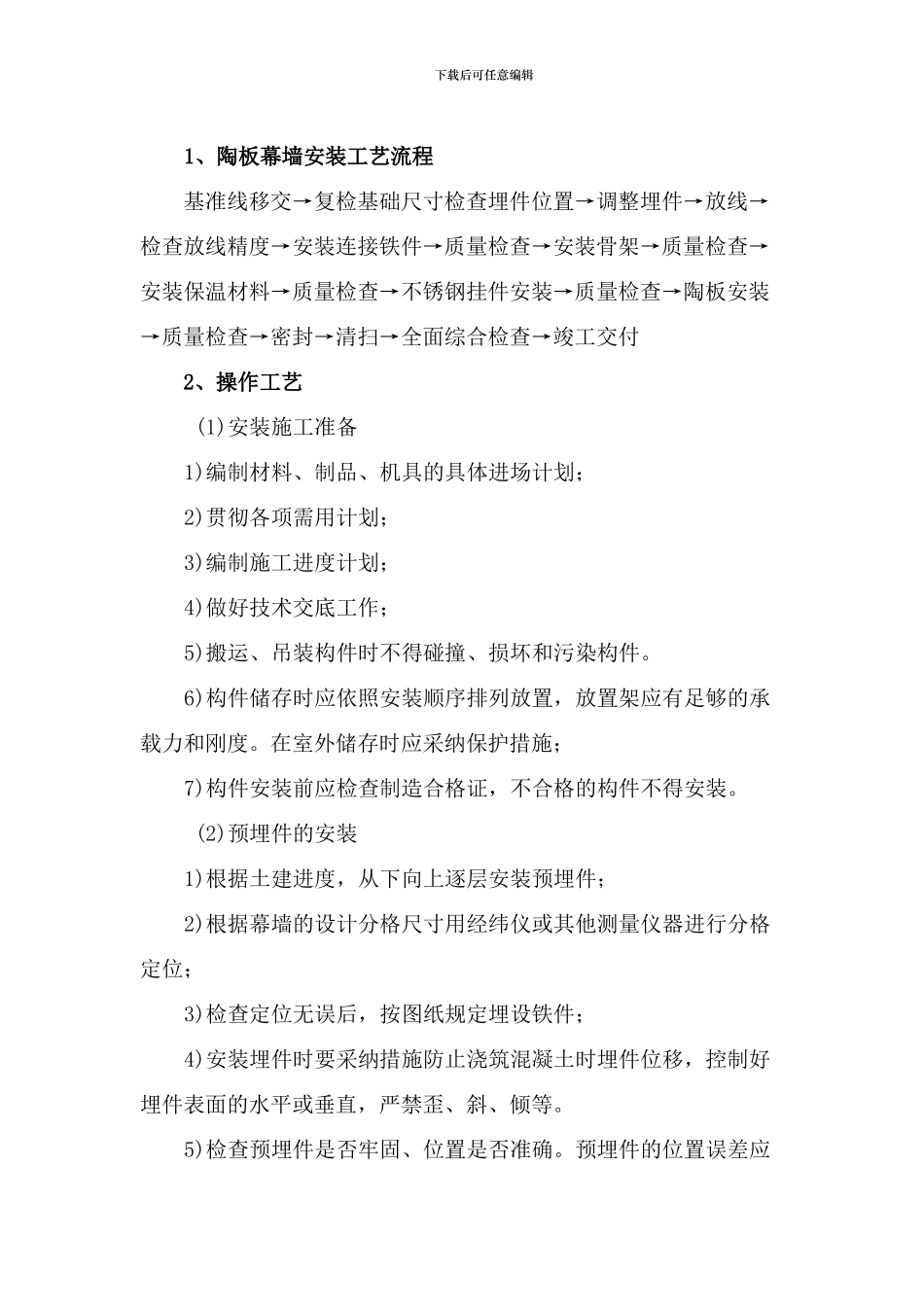

下载后可任意编辑1、陶板幕墙安装工艺流程基准线移交→复检基础尺寸检查埋件位置→调整埋件→放线→检查放线精度→安装连接铁件→质量检查→安装骨架→质量检查→安装保温材料→质量检查→不锈钢挂件安装→质量检查→陶板安装→质量检查→密封→清扫→全面综合检查→竣工交付2、操作工艺 (1)安装施工准备 1)编制材料、制品、机具的具体进场计划; 2)贯彻各项需用计划; 3)编制施工进度计划; 4)做好技术交底工作; 5)搬运、吊装构件时不得碰撞、损坏和污染构件。 6)构件储存时应依照安装顺序排列放置,放置架应有足够的承载力和刚度。在室外储存时应采纳保护措施; 7)构件安装前应检查制造合格证,不合格的构件不得安装。 (2)预埋件的安装 1)根据土建进度,从下向上逐层安装预埋件; 2)根据幕墙的设计分格尺寸用经纬仪或其他测量仪器进行分格定位; 3)检查定位无误后,按图纸规定埋设铁件; 4)安装埋件时要采纳措施防止浇筑混凝土时埋件位移,控制好埋件表面的水平或垂直,严禁歪、斜、倾等。 5)检查预埋件是否牢固、位置是否准确。预埋件的位置误差应下载后可任意编辑按设计规定进行复查。当设计无明确规定期,预埋件的标高偏差不应大于 10mm,预埋件的位置差不应大于 20mm。 (3)施工测量放线1)复查由土建方移交的基准线;2)放标准线:在每一层将室内标高线移至外墙施工面,并进行检查;在石材挂板放线前,应一方面对建筑物外形尺寸进行偏差测量,根据测量结果,拟定出干挂板的基准面; 3)以标准线为基准,根据图纸将分格线放在墙上,并做好标记; 4)分格线放完后,应检查预埋件的位置是否与设计相符,否则应进行调整或预埋件解决; 5)最后,用 Φ0.5—1.0mm 的钢丝在单樘幕墙的垂直、水平方向各拉两根,作为安装的控制线,水平钢丝应每层拉一根(宽度过宽,应每间隔 20m 设 1 支点,以防钢丝下垂),垂直钢丝应间隔 20m 拉一根; 6)注意事项: 放线时,应结合土建的结构偏差,将偏差分解;放线时,应防止误差积累;放线时,应考虑好与其他装饰面的接口;拉好的钢丝应在两端紧固点做好标记,以便钢丝断了,快速陶板重拉;应严格根据图纸放线;控制重点为:基准线。 (4)幕墙安装工艺 1) 陶板幕墙骨架的安装 (A)根据控制线拟定骨架位置,严格控制骨架位置偏差; (B)干挂陶板重要靠骨架固定,因此必须保证骨架安装的牢固性;下载后可任意编辑 (C)在挂件安装前必须全面检查骨架位置是否准确、焊接是否牢固,并检查...
