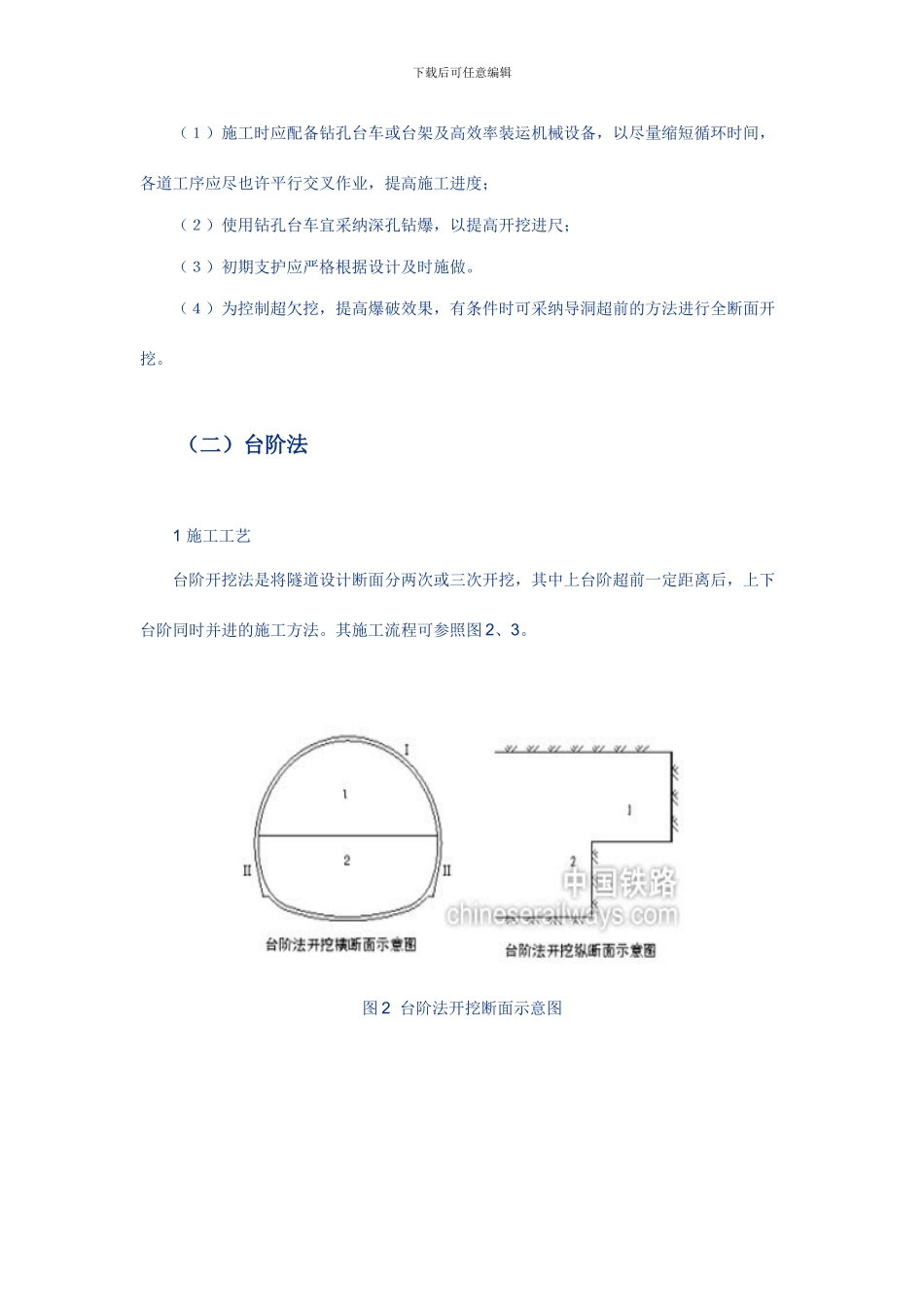

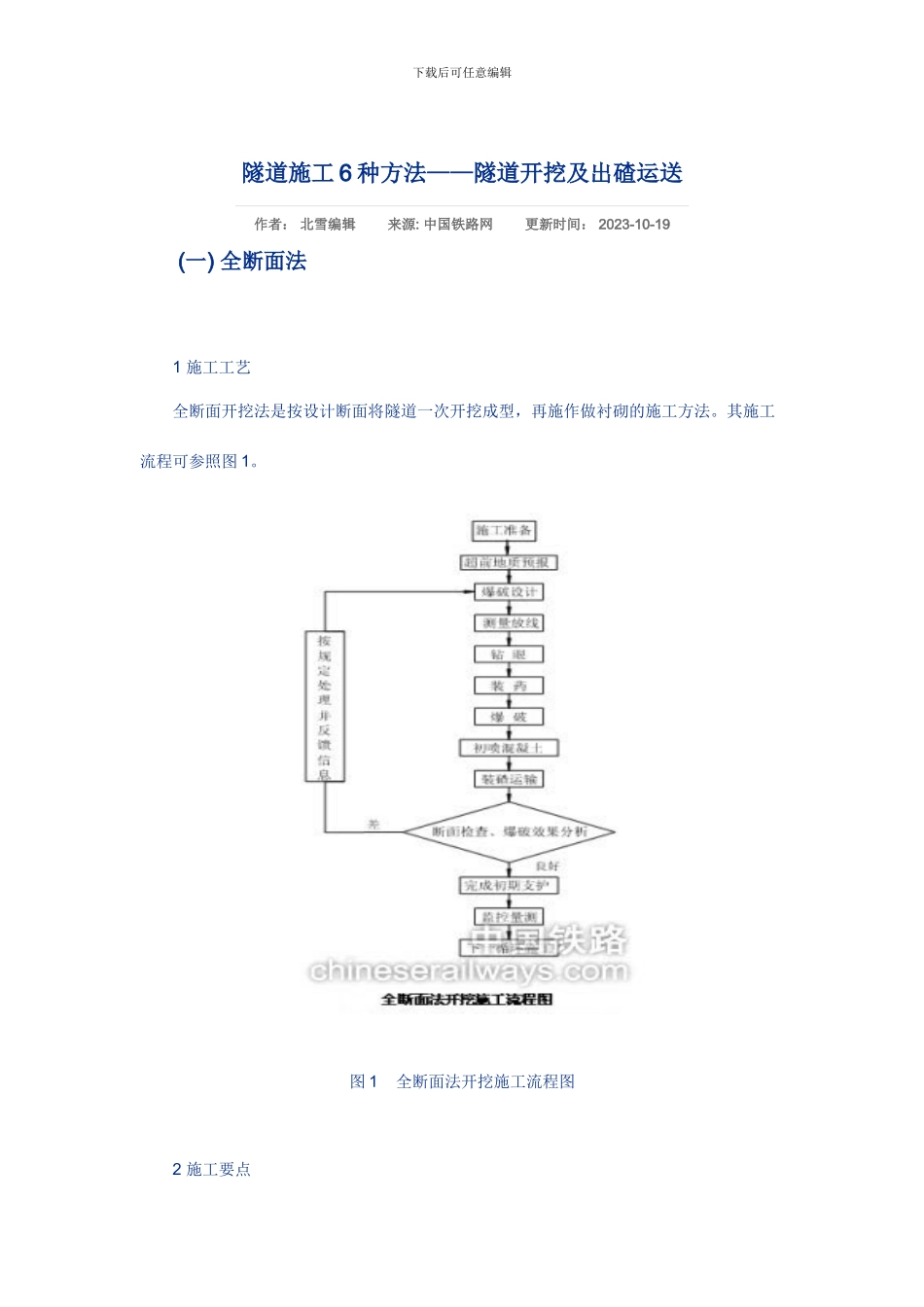

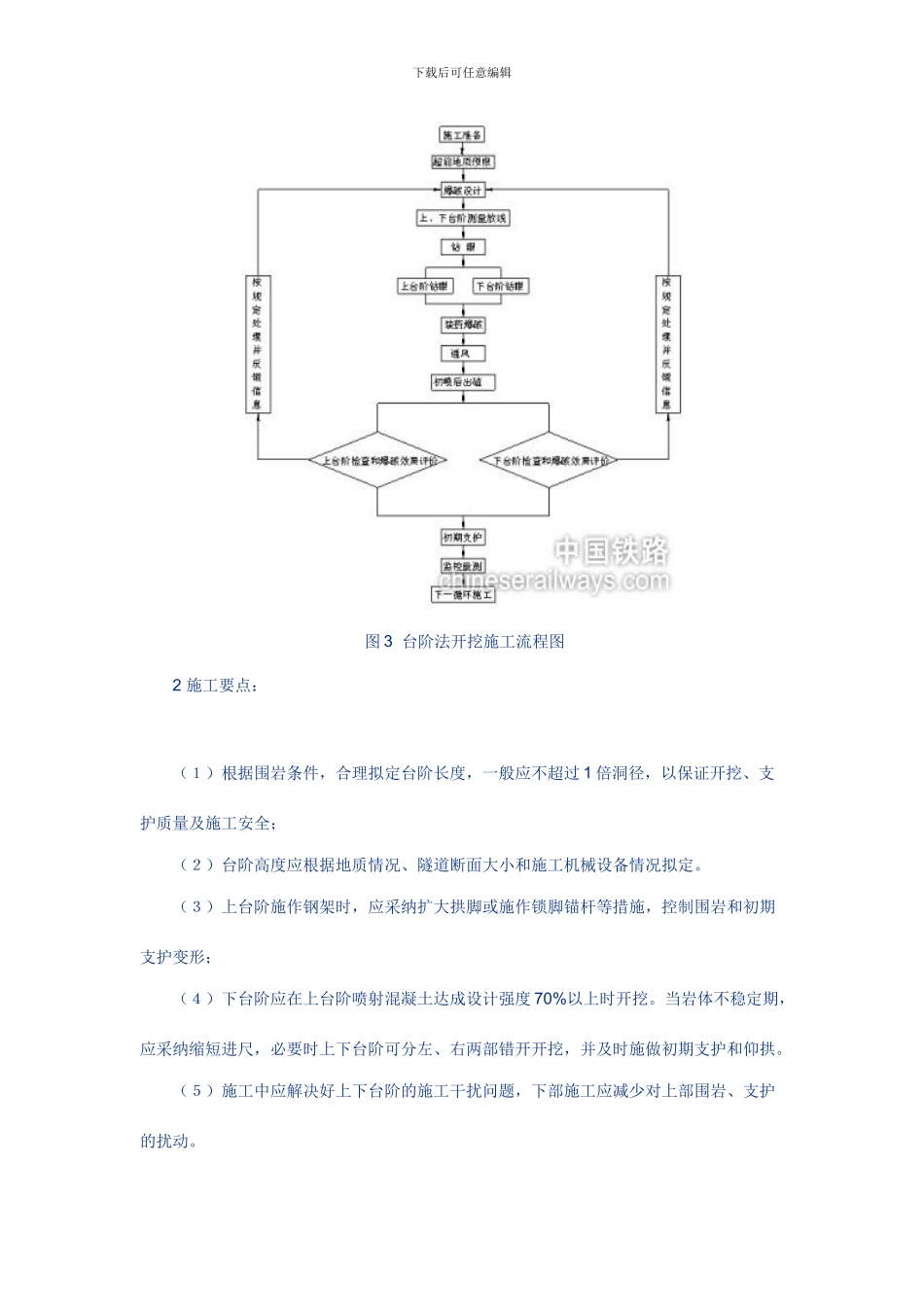

下载后可任意编辑隧道施工 6 种方法——隧道开挖及出碴运送作者: 北雪编辑 来源: 中国铁路网 更新时间: 2023-10-19 (一) 全断面法 1 施工工艺 全断面开挖法是按设计断面将隧道一次开挖成型,再施作做衬砌的施工方法。其施工流程可参照图 1。 图 1 全断面法开挖施工流程图 2 施工要点下载后可任意编辑 (1)施工时应配备钻孔台车或台架及高效率装运机械设备,以尽量缩短循环时间,各道工序应尽也许平行交叉作业,提高施工进度; (2)使用钻孔台车宜采纳深孔钻爆,以提高开挖进尺; (3)初期支护应严格根据设计及时施做。 (4)为控制超欠挖,提高爆破效果,有条件时可采纳导洞超前的方法进行全断面开挖。 (二)台阶法 1 施工工艺 台阶开挖法是将隧道设计断面分两次或三次开挖,其中上台阶超前一定距离后,上下台阶同时并进的施工方法。其施工流程可参照图 2、3。 图 2 台阶法开挖断面示意图 下载后可任意编辑 图 3 台阶法开挖施工流程图 2 施工要点: (1)根据围岩条件,合理拟定台阶长度,一般应不超过 1 倍洞径,以保证开挖、支护质量及施工安全; (2)台阶高度应根据地质情况、隧道断面大小和施工机械设备情况拟定。 (3)上台阶施作钢架时,应采纳扩大拱脚或施作锁脚锚杆等措施,控制围岩和初期支护变形; (4)下台阶应在上台阶喷射混凝土达成设计强度 70%以上时开挖。当岩体不稳定期,应采纳缩短进尺,必要时上下台阶可分左、右两部错开开挖,并及时施做初期支护和仰拱。 (5)施工中应解决好上下台阶的施工干扰问题,下部施工应减少对上部围岩、支护的扰动。下载后可任意编辑 (6)上台阶开挖超前一个循环后,上下台阶可同时开挖。 (三)环形开挖预留核心土法 1 施工工艺: 环形开挖预留核心土法是在上部断面以弧形导坑领先,另一方面开挖下半部两侧,再开挖中部核心土的方法,其施工流程可参照图 4、5。 2 施工要点: (1)环形开挖每循环长度宜为 0.5~1m; (2)开挖后应及时施作喷锚支护、安装钢架支撑或格栅支撑,每两榀钢架之间应采纳钢筋连接,并应加锁脚锚杆,全断面初期支护完毕距拱部开挖面不宜超过 30m; (3)预留核心土面积的大小应满足开挖面稳定的规定; (4)本地质条件差,围岩自稳时间较短时,开挖前应在拱部设计开挖轮廓线以外,进行超前支护; (5)上部弧形,左、右侧墙部,中部核心土开挖各错开 3~5m 进行平行作业。 下载后可...
