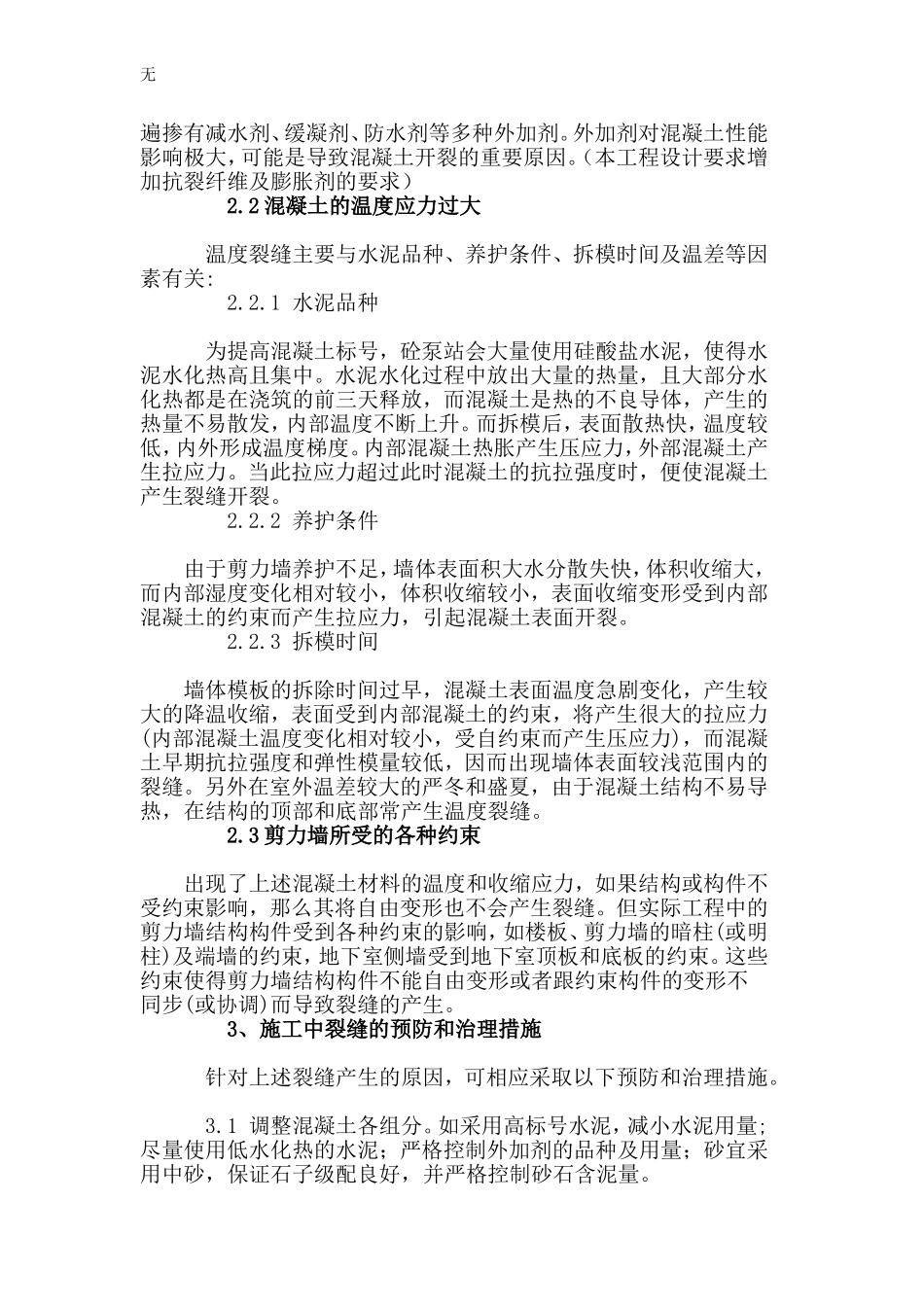

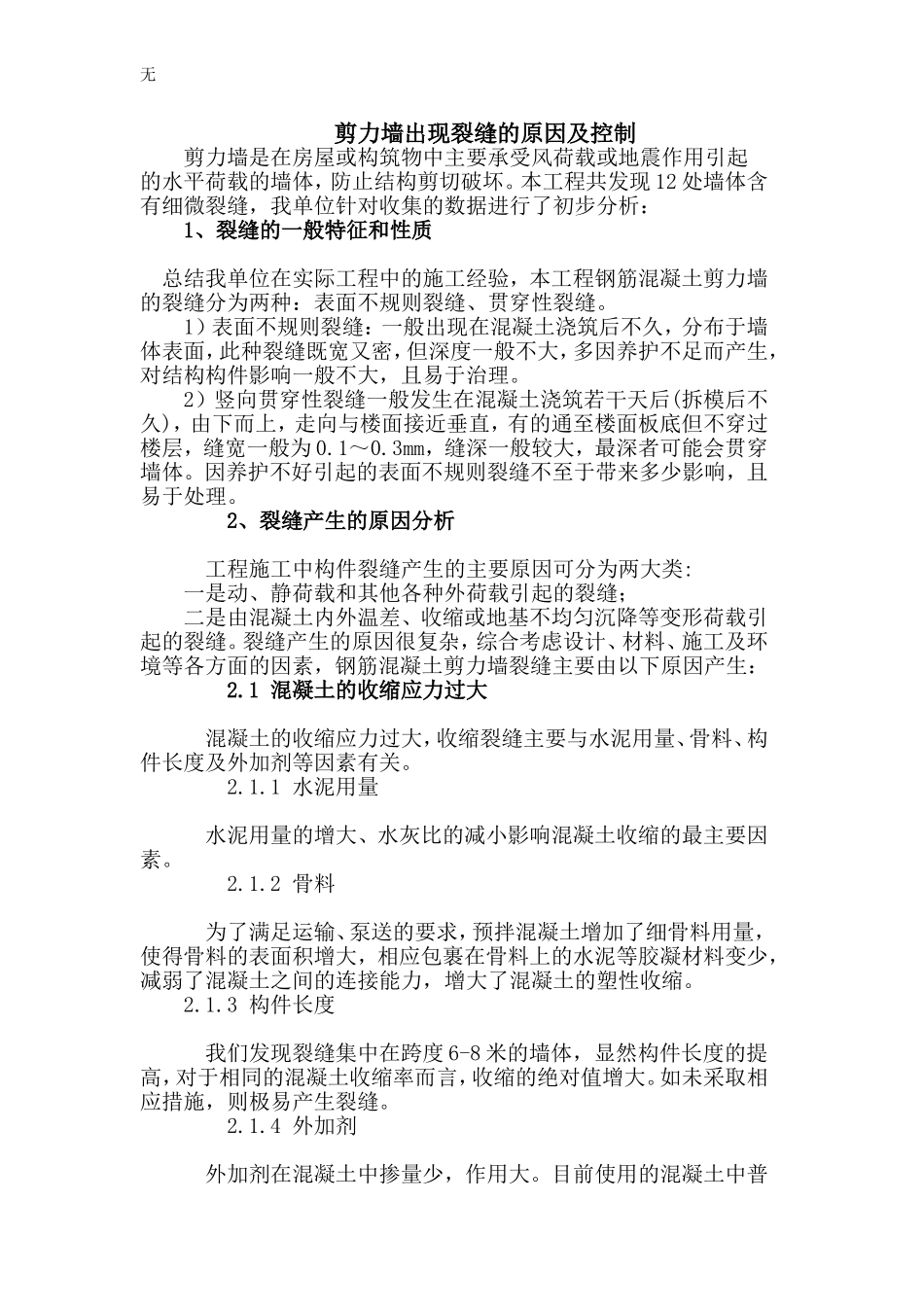

无剪力墙出现裂缝的原因及控制剪力墙是在房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载的墙体，防止结构剪切破坏。本工程共发现12处墙体含有细微裂缝，我单位针对收集的数据进行了初步分析：1、裂缝的一般特征和性质总结我单位在实际工程中的施工经验，本工程钢筋混凝土剪力墙的裂缝分为两种：表面不规则裂缝、贯穿性裂缝。1）表面不规则裂缝：一般出现在混凝土浇筑后不久，分布于墙体表面，此种裂缝既宽又密，但深度一般不大，多因养护不足而产生，对结构构件影响一般不大，且易于治理。2）竖向贯穿性裂缝一般发生在混凝土浇筑若干天后(拆模后不久)，由下而上，走向与楼面接近垂直，有的通至楼面板底但不穿过楼层，缝宽一般为0.1～0.3mm，缝深一般较大，最深者可能会贯穿墙体。因养护不好引起的表面不规则裂缝不至于带来多少影响，且易于处理。2、裂缝产生的原因分析工程施工中构件裂缝产生的主要原因可分为两大类:一是动、静荷载和其他各种外荷载引起的裂缝；二是由混凝土内外温差、收缩或地基不均匀沉降等变形荷载引起的裂缝。裂缝产生的原因很复杂，综合考虑设计、材料、施工及环境等各方面的因素，钢筋混凝土剪力墙裂缝主要由以下原因产生：2.1混凝土的收缩应力过大混凝土的收缩应力过大，收缩裂缝主要与水泥用量、骨料、构件长度及外加剂等因素有关。2.1.1水泥用量水泥用量的增大、水灰比的减小影响混凝土收缩的最主要因素。2.1.2骨料为了满足运输、泵送的要求，预拌混凝土增加了细骨料用量，使得骨料的表面积增大，相应包裹在骨料上的水泥等胶凝材料变少，减弱了混凝土之间的连接能力，增大了混凝土的塑性收缩。2.1.3构件长度我们发现裂缝集中在跨度6-8米的墙体，显然构件长度的提高，对于相同的混凝土收缩率而言，收缩的绝对值增大。如未采取相应措施，则极易产生裂缝。2.1.4外加剂外加剂在混凝土中掺量少，作用大。目前使用的混凝土中普无遍掺有减水剂、缓凝剂、防水剂等多种外加剂。外加剂对混凝土性能影响极大，可能是导致混凝土开裂的重要原因。（本工程设计要求增加抗裂纤维及膨胀剂的要求）2.2混凝土的温度应力过大温度裂缝主要与水泥品种、养护条件、拆模时间及温差等因素有关:2.2.1水泥品种为提高混凝土标号，砼泵站会大量使用硅酸盐水泥，使得水泥水化热高且集中。水泥水化过程中放出大量的热量，且大部分水化热都是在浇筑的前三天释放，而混凝土是热的不良导体，产生的热量不易散发，内部温度不断上升。而拆模后，表面散热快，温度较低，内外形成温度梯度。内部混凝土热胀产生压应力，外部混凝土产生拉应力。当此拉应力超过此时混凝土的抗拉强度时，便使混凝土产生裂缝开裂。2.2.2养护条件由于剪力墙养护不足，墙体表面积大水分散失快，体积收缩大，而内部湿度变化相对较小，体积收缩较小，表面收缩变形受到内部混凝土的约束而产生拉应力，引起混凝土表面开裂。2.2.3拆模时间墙体模板的拆除时间过早，混凝土表面温度急剧变化，产生较大的降温收缩，表面受到内部混凝土的约束，将产生很大的拉应力(内部混凝土温度变化相对较小，受自约束而产生压应力)，而混凝土早期抗拉强度和弹性模量较低，因而出现墙体表面较浅范围内的裂缝。另外在室外温差较大的严冬和盛夏，由于混凝土结构不易导热，在结构的顶部和底部常产生温度裂缝。2.3剪力墙所受的各种约束出现了上述混凝土材料的温度和收缩应力，如果结构或构件不受约束影响，那么其将自由变形也不会产生裂缝。但实际工程中的剪力墙结构构件受到各种约束的影响，如楼板、剪力墙的暗柱(或明柱)及端墙的约束，地下室侧墙受到地下室顶板和底板的约束。这些约束使得剪力墙结构构件不能自由变形或者跟约束构件的变形不同步(或协调)而导致裂缝的产生。3、施工中裂缝的预防和治理措施针对上述裂缝产生的原因，可相应采取以下预防和治理措施。3.1调整混凝土各组分。如采用高标号水泥，减小水泥用量;尽量使用低水化热的水泥；严格控制外加剂的品种及用量；砂宜采用中砂，保证石子级配良好，并严格控制砂石含泥量。无3.2拆模及养护，延长剪力墙混凝土的拆模时间。砼浇筑后隔天拆侧墙模板，侧墙模板先拆开一条缝隙作浇水...
