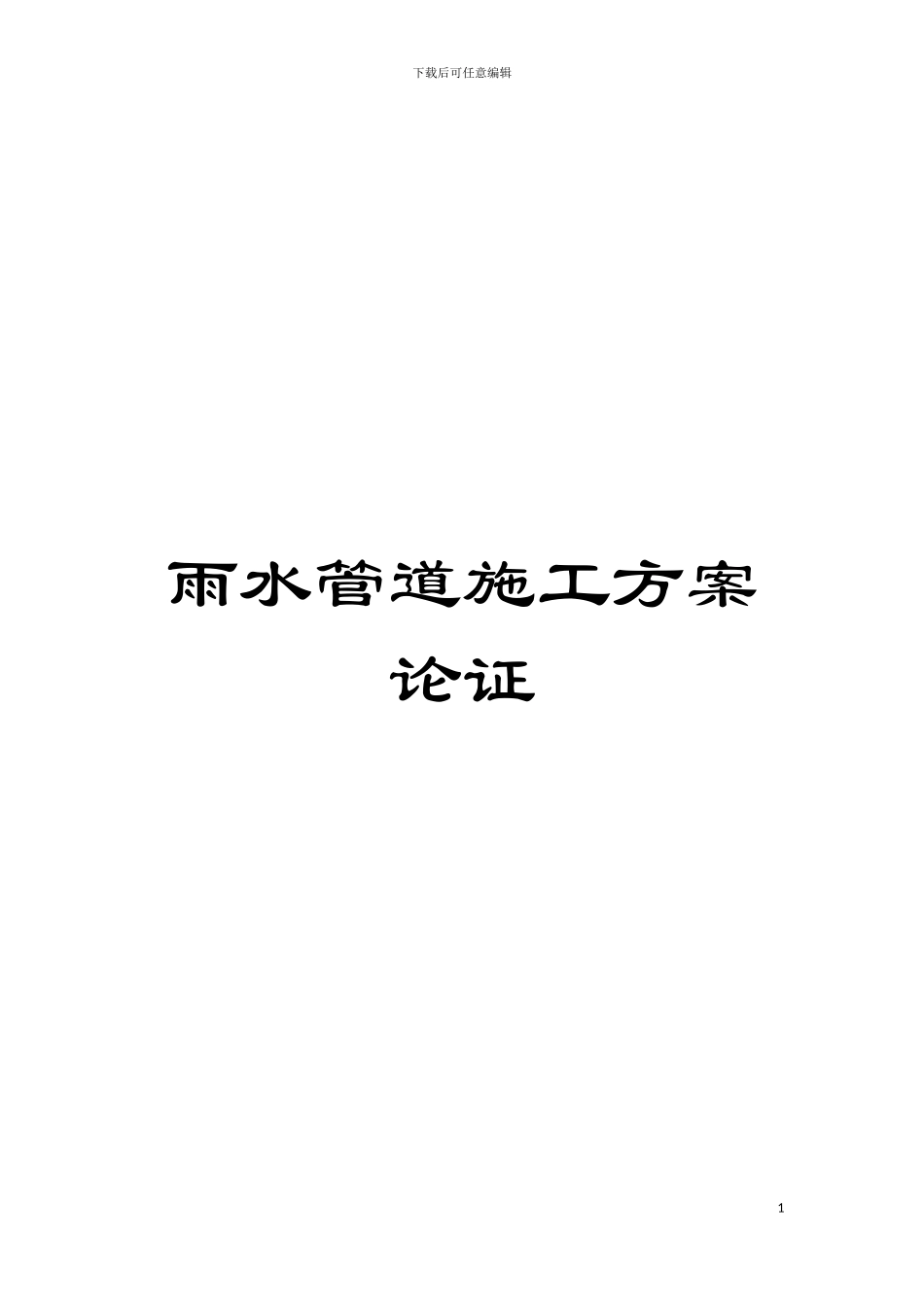

雨水管道施工方案论证模板

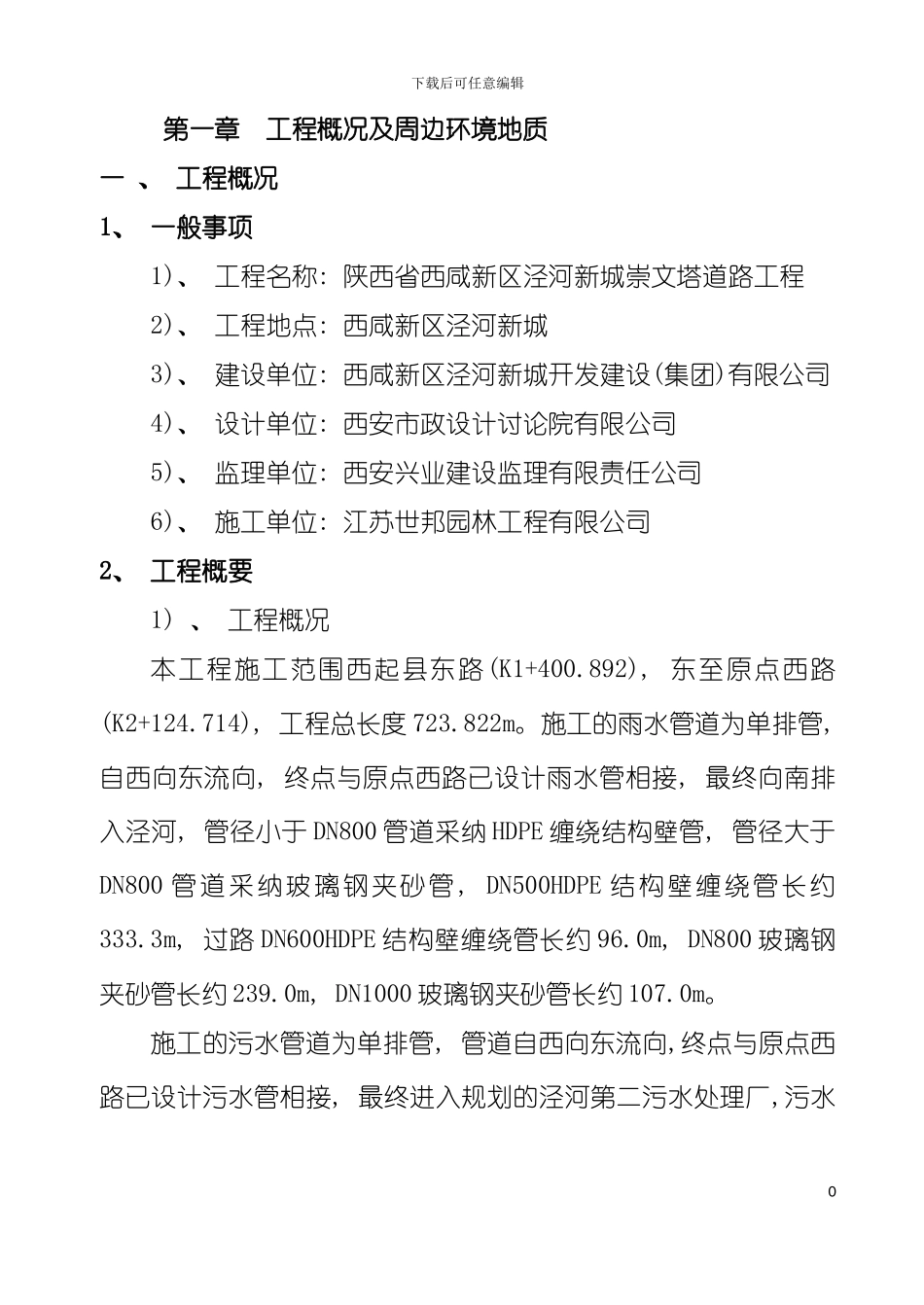

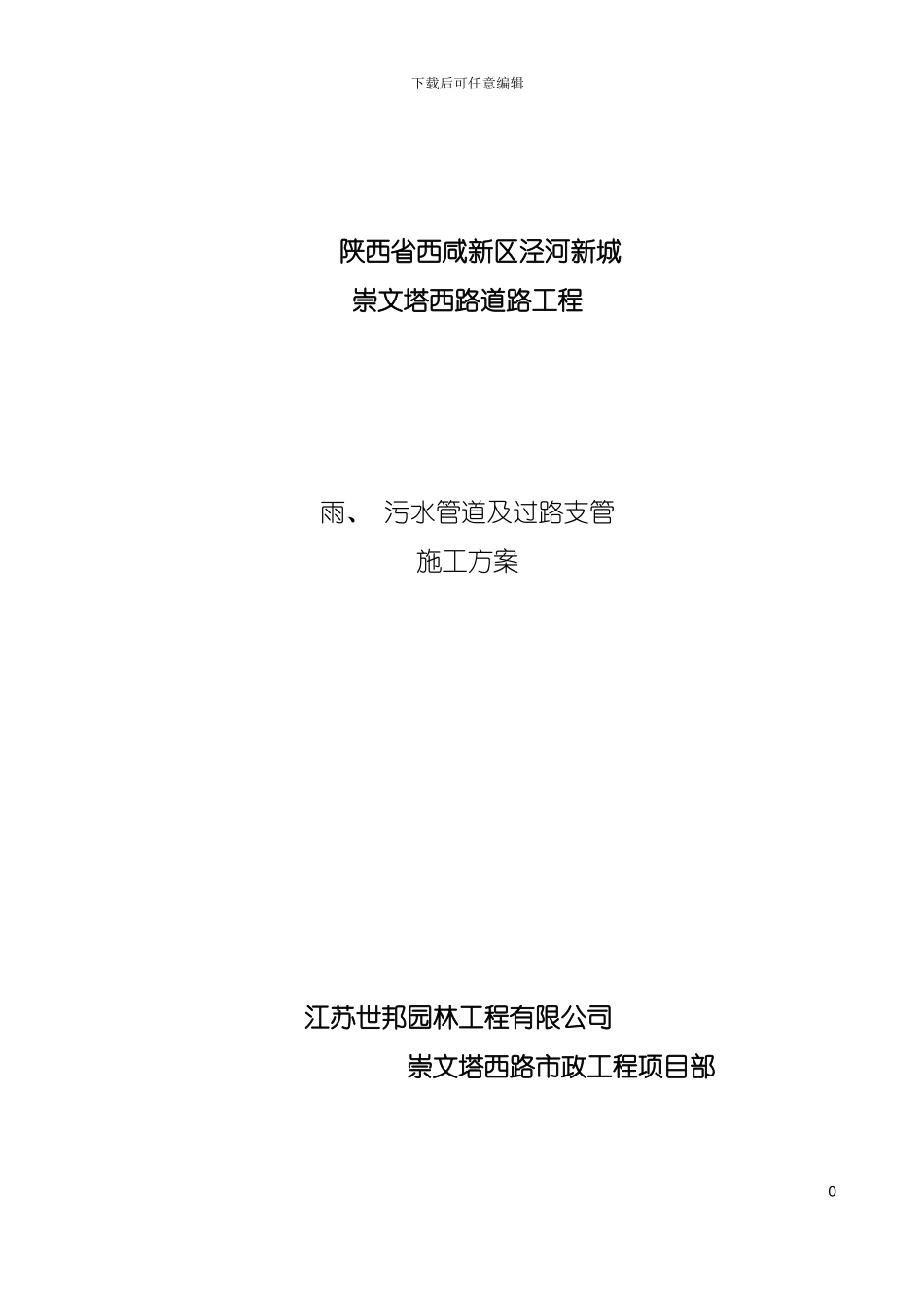

下载后可任意编辑雨水管道施工方案论证1下载后可任意编辑 陕西省西咸新区泾河新城崇文塔西路道路工程 雨、 污水管道及过路支管施工方案 江苏世邦园林工程有限公司 崇文塔西路市政工程项目部0下载后可任意编辑 第一章 工程概况及周边环境地质一 、 工程概况1、 一般事项1)、 工程名称: 陕西省西咸新区泾河新城崇文塔道路工程2)、 工程地点: 西咸新区泾河新城3)、 建设单位: 西咸新区泾河新城开发建设(集团)有限公司4)、 设计单位: 西安市政设计讨论院有限公司5)、 监理单位: 西安兴业建设监理有限责任公司6)、 施工单位: 江苏世邦园林工程有限公司2、 工程概要 1) 、 工程概况本工程施工范围西起县东路(K1+400.892), 东至原点西路(K2+124.714), 工程总长度 723.822m。施工的雨水管道为单排管, 自西向东流向, 终点与原点西路已设计雨水管相接, 最终向南排入泾河, 管径小于 DN800 管道采纳 HDPE 缠绕结构壁管, 管径大于DN800 管道采纳玻璃钢夹砂管, DN500HDPE 结构壁缠绕管长约333.3m, 过路 DN600HDPE 结构壁缠绕管长约 96.0m, DN800 玻璃钢夹砂管长约 239.0m, DN1000 玻璃钢夹砂管长约 107.0m。施工的污水管道为单排管, 管道自西向东流向,终点与原点西路已设计污水管相接, 最终进入规划的泾河第二污水处理厂,污水0下载后可任意编辑主管及过路管道采纳管径 DN400HDPE 缠绕结构壁管, 长约 626.6m, WD10~WD11 长约 34m 根据图纸会审要求采纳 DN800 三级钢承口顶管施工。本 工 程 原 地 面 高 程 391~394m 间 , 雨 水 管 内 底 高 程387.4~390.0m, 沟 槽 开 挖 4~5m 深 , 污 水 管 内 底 高 程387.3.0~389.8m, 沟槽开挖 4~5m 深, 相对来说沟槽开挖不深, 施工难度一般, 但本工程的管道整体位于黄状土层中, 同时渠化段管道整体处于行车道下, 各种过路管道需穿过道路, 对路面沉降要求严格。 2) 、 管线平面位置（1）、 雨 水 主 管 渠 化 段 位 于 道 路 右 侧 慢 车 道 内(YC6~YC5,YE6~YE8), 管中心距路中心 13.5m 处, 正常段其余雨水主 管 位 于 右 侧 人 行 道 内 , 管 中 心 距 路 中 心 10.5m 处 。YC6~YC5,YD1~YD3,YD5~YE3 采纳管径 DN500HDPE 缠绕结构壁管(环刚度为 SN8), 热熔焊接接口, 长约 333.3m, YD3~YD5,YE3~YE6 采纳管径 DN800 玻璃钢夹砂管,长约 239.0m(环刚度为 8000KN...
