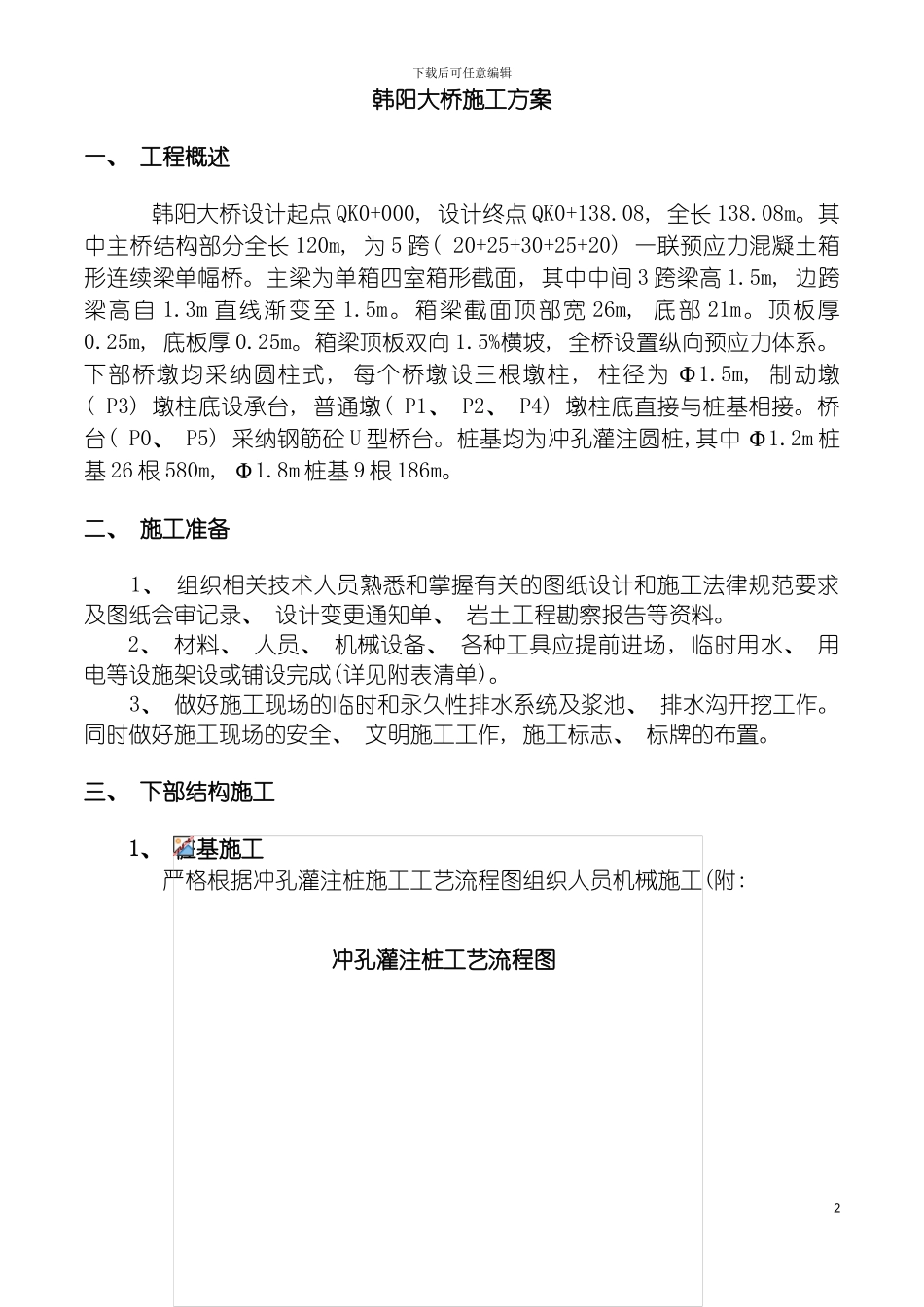

下载后可任意编辑韩阳大桥桩基桥台现浇箱梁系梁上部结构下部结构施工方案1下载后可任意编辑韩阳大桥施工方案一、 工程概述 韩阳大桥设计起点 QK0+000, 设计终点 QK0+138.08, 全长 138.08m。其中主桥结构部分全长 120m, 为 5 跨( 20+25+30+25+20) 一联预应力混凝土箱形连续梁单幅桥。主梁为单箱四室箱形截面, 其中中间 3 跨梁高 1.5m, 边跨梁高自 1.3m 直线渐变至 1.5m。箱梁截面顶部宽 26m, 底部 21m。顶板厚0.25m, 底板厚 0.25m。箱梁顶板双向 1.5%横坡, 全桥设置纵向预应力体系。下部桥墩均采纳圆柱式, 每个桥墩设三根墩柱, 柱径为 Φ1.5m, 制动墩( P3) 墩柱底设承台, 普通墩( P1、 P2、 P4) 墩柱底直接与桩基相接。桥台( P0、 P5) 采纳钢筋砼 U 型桥台。桩基均为冲孔灌注圆桩,其中 Φ1.2m 桩基 26 根 580m, Φ1.8m 桩基 9 根 186m。二、 施工准备 1、 组织相关技术人员熟悉和掌握有关的图纸设计和施工法律规范要求及图纸会审记录、 设计变更通知单、 岩土工程勘察报告等资料。2、 材料、 人员、 机械设备、 各种工具应提前进场, 临时用水、 用电等设施架设或铺设完成(详见附表清单)。 3、 做好施工现场的临时和永久性排水系统及浆池、 排水沟开挖工作。同时做好施工现场的安全、 文明施工工作, 施工标志、 标牌的布置。三、 下部结构施工1、 桩基施工 严格根据冲孔灌注桩施工工艺流程图组织人员机械施工(附: 冲孔灌注桩工艺流程图2下载后可任意编辑) 2、 制动墩承台( 底系梁) 施工严格根据承台施工工艺流程图组织人员机械施工(附: 承台施工工艺框图3测设基坑平面基坑周围挖截水沟基坑开挖并人工找平桩基检测合格绑扎钢筋检查签证浇筑承台混凝土混凝土养护制作试件强度评定拆 模检测、 缺陷修复验 收开挖机械检修排水机械准备原材料检验成品加工基坑汇排水系统配合比审查砼拌制、 输送原材料检验下载后可任意编辑) 3、 墩身施工 严格根据墩身施工工艺流程图组织人员机械施工(附: 桥墩墩身施工工艺流程图4准备施工基础或承台面处理养护等强自 检专业检查互 检浇注砼作砼试件钢材试验绑扎钢筋 钢筋加工模板制作模板设计立设模板、 支架拆 模试件压强测量定位配合比设计养 生下载后可任意编辑3、 桥台施工严格根据桥台施工工艺流程图组织人员机械施工(附桥台施工工艺流程图5施工准备立 台 身 模板混 凝 土 养护制 作 混 凝土试块立 台 ...
