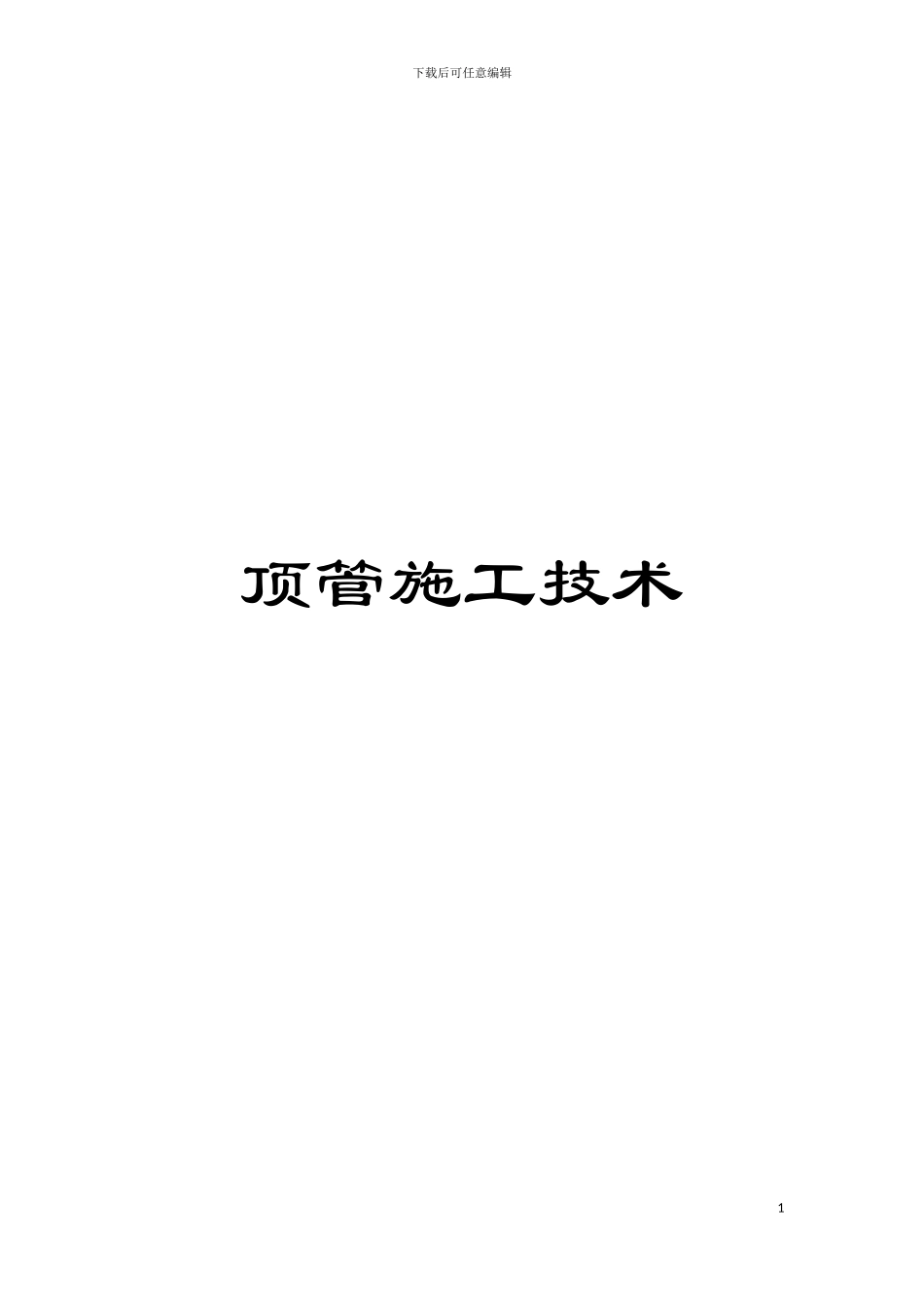

顶管施工技术模板

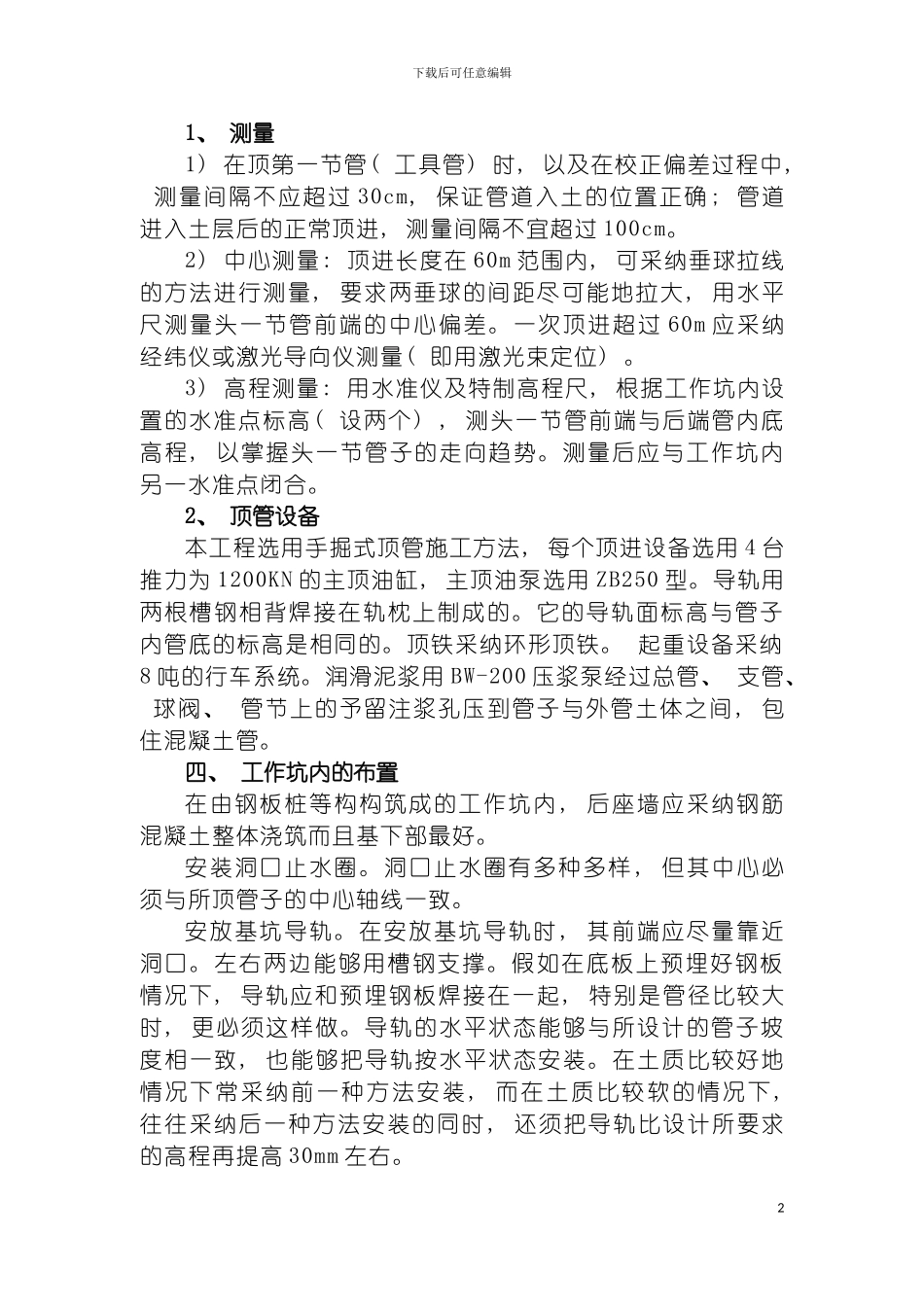

下载后可任意编辑顶管施工技术1下载后可任意编辑1、 测量1) 在顶第一节管( 工具管) 时, 以及在校正偏差过程中, 测量间隔不应超过 30cm, 保证管道入土的位置正确; 管道进入土层后的正常顶进, 测量间隔不宜超过 100cm。2) 中心测量: 顶进长度在 60m 范围内, 可采纳垂球拉线的方法进行测量, 要求两垂球的间距尽可能地拉大, 用水平尺测量头一节管前端的中心偏差。一次顶进超过 60m 应采纳经纬仪或激光导向仪测量( 即用激光束定位) 。3) 高程测量: 用水准仪及特制高程尺, 根据工作坑内设置的水准点标高( 设两个) , 测头一节管前端与后端管内底高程, 以掌握头一节管子的走向趋势。测量后应与工作坑内另一水准点闭合。2、 顶管设备本工程选用手掘式顶管施工方法, 每个顶进设备选用 4 台推力为 1200KN 的主顶油缸, 主顶油泵选用 ZB250 型。导轨用两根槽钢相背焊接在轨枕上制成的。它的导轨面标高与管子内管底的标高是相同的。顶铁采纳环形顶铁。 起重设备采纳8 吨的行车系统。润滑泥浆用 BW-200 压浆泵经过总管、 支管、 球阀、 管节上的予留注浆孔压到管子与外管土体之间, 包住混凝土管。四、 工作坑内的布置在由钢板桩等构构筑成的工作坑内 , 后座墙应采纳钢筋混凝土整体浇筑而且基下部最好。安装洞口止水圈。洞口止水圈有多种多样 , 但其中心必须与所顶管子的中心轴线一致。安放基坑导轨。在安放基坑导轨时 , 其前端应尽量靠近洞口。左右两边能够用槽钢支撑。假如在底板上预埋好钢板情况下, 导轨应和预埋钢板焊接在一起, 特别是管径比较大时, 更必须这样做。导轨的水平状态能够与所设计的管子坡度相一致, 也能够把导轨按水平状态安装。在土质比较好地情况下常采纳前一种方法安装, 而在土质比较软的情况下, 往往采纳后一种方法安装的同时, 还须把导轨比设计所要求的高程再提高 30mm 左右。2下载后可任意编辑1、 安放后靠背。后靠背大多由钢结构件做成, 其厚度在 300mm 左右。有人用普通的厚钢板做后靠背, 它没有用钢结构件的好, 特别在管径比较大的情况下应更不适合了。2、 安装主顶油缸。一般, 主顶油缸都安装在主顶油缸架上。在管径比较大的情况下, 主顶油缸的合力中凡应比管中心低 5%的管内径左右。3、 安装测量仪器。假如是泥水式顶管 , 则应先安装好基坑旁通、 排泥泵及其管路以后再安装仪器。在坑内布置的同时, 地面上应进行拌浆, 安装混凝土管的接口止水圈等各种...
