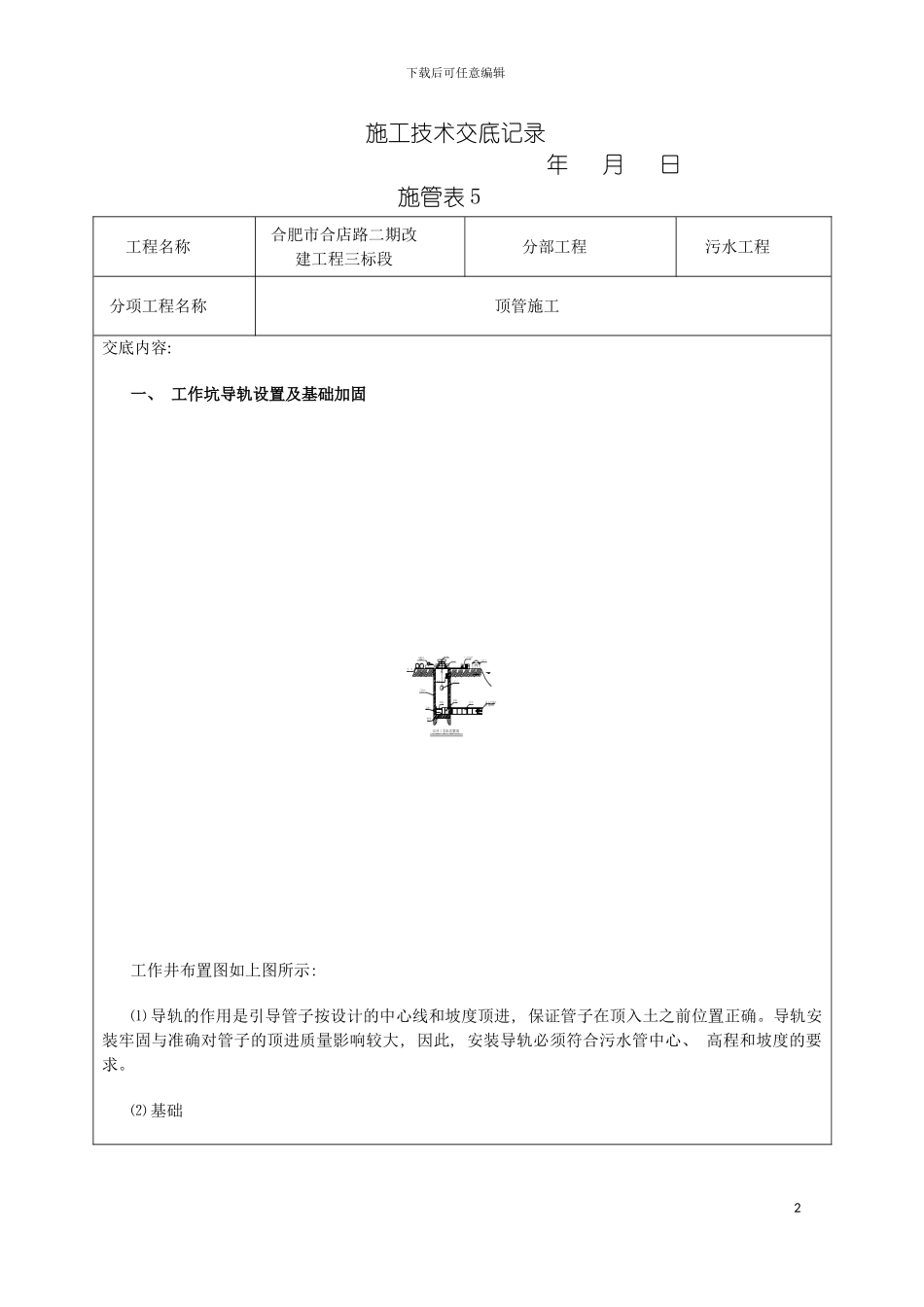

下载后可任意编辑顶管施工技术交底1下载后可任意编辑施工技术交底记录 年 月 日 施管表 5工程名称合肥市合店路二期改建工程三标段分部工程污水工程分项工程名称顶管施工交底内容: 一、 工作坑导轨设置及基础加固工作井布置图如上图所示: ⑴ 导轨的作用是引导管子按设计的中心线和坡度顶进, 保证管子在顶入土之前位置正确。导轨安装牢固与准确对管子的顶进质量影响较大, 因此, 安装导轨必须符合污水管中心、 高程和坡度的要求。⑵ 基础2下载后可任意编辑导轨采纳混凝土基础。二、 顶管工程力学参数确定顶管过程是一个复杂的力学过程, 它涉及材料力学、 岩土力学、 流体力学、 弹塑性力学等诸多学科。但顶管计算的根本问题是要估算顶管的推力和后背承载能力。本顶管施工采纳泥水平衡法进行, 顶管的推力就是顶管过程管道受的阻力(F), 包括初始推力 F0,顶进过程中的管壁摩擦阻力。一般减少管壁摩擦阻力的措施有: 管壁与泥土间加泥浆套减阻, 使管外壁形态规则和表面光洁、 减少管道拐弯等。本工程土质为粘性土层, 设计图纸管线全长 172m, 泥水平衡顶管掘进机口径为 1.0m, 钢筋混凝土管外径( 暂按 1.3m) ; 壁厚 t＝150mm, 每节管子的重力 W＝11.54KN/m。计算公式根据《顶管施工技术及验收法律规范》( 试行) 9.1.1 条如下: 公式: P=fγD1[2H+( 2H+D1) tg2(45.o-Ф/2)+w/( γ＋D1) ]L+PF式中: P－计算的总顶力( KN) ;γ－管道所处土层的重力密度( KN/m3) ; D1－管道的外径( m) ; H－管道顶部以上覆盖土层的厚度( m) ; Ф－管道所处土层的内摩擦角( °) ; W－管道单位长度的自重( KN/m) ; L－管道的计算顶进长度( m) ; f－顶进时, 管道表面与其周围土层之间的摩擦系数; 《顶管施工技术及验收法律规范》一般情况下黏土、 亚粘土在较湿状态下取 0.2～0.3, PF－顶进时迎面阻力( KN) ; 采纳泥水平衡顶管掘进机 PF≈0KN; 根据有关规格实地调查以上各参数取值如下: γ=18.4 KN/m3 ; D1=1.000+150×2=1.3m ; H=2.5m ; Ф=8.1°; 3下载后可任意编辑W=30KN/m; f=0.05; ( 采纳有效的泥水减阻措施后) 故: P = fγD1[2H+( 2H+D1) tg2(45.o-Ф/2)+W/( γ＋D1) ]L+PF= 0.05×18.4×1.3×[2×2.5 ＋ (2×2.5+1.3)tg2( 45.o － 8.1°/2) +11.54 /( 18.4 +1.3) ]×172+0=2124.94KN 根据以上计算最大顶力为 2124.94KN, 施工时工程坑最多时采纳 100T 顶镐 ...
