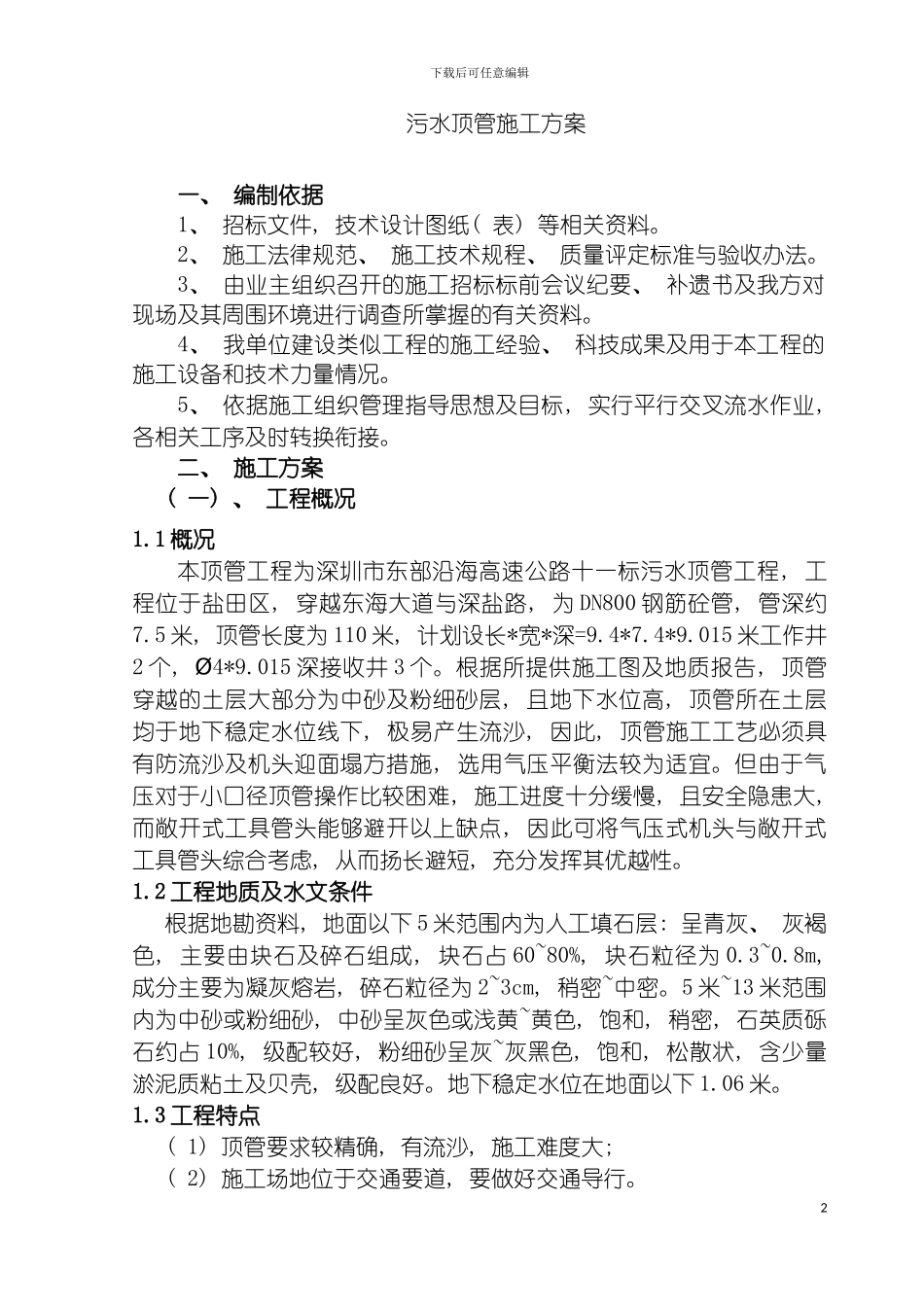

下载后可任意编辑顶管施工组织设计1下载后可任意编辑污水顶管施工方案 一、 编制依据1、 招标文件, 技术设计图纸( 表) 等相关资料。2、 施工法律规范、 施工技术规程、 质量评定标准与验收办法。3、 由业主组织召开的施工招标标前会议纪要、 补遗书及我方对现场及其周围环境进行调查所掌握的有关资料。4、 我单位建设类似工程的施工经验、 科技成果及用于本工程的施工设备和技术力量情况。5、 依据施工组织管理指导思想及目标, 实行平行交叉流水作业, 各相关工序及时转换衔接。二、 施工方案( 一) 、 工程概况1.1 概况本顶管工程为深圳市东部沿海高速公路十一标污水顶管工程, 工程位于盐田区, 穿越东海大道与深盐路, 为 DN800 钢筋砼管, 管深约7.5 米, 顶管长度为 110 米, 计划设长*宽*深=9.4*7.4*9.015 米工作井2 个, 4*9.015Ø深接收井 3 个。根据所提供施工图及地质报告, 顶管穿越的土层大部分为中砂及粉细砂层, 且地下水位高, 顶管所在土层均于地下稳定水位线下, 极易产生流沙, 因此, 顶管施工工艺必须具有防流沙及机头迎面塌方措施, 选用气压平衡法较为适宜。但由于气压对于小口径顶管操作比较困难, 施工进度十分缓慢, 且安全隐患大, 而敞开式工具管头能够避开以上缺点, 因此可将气压式机头与敞开式工具管头综合考虑, 从而扬长避短, 充分发挥其优越性。1.2 工程地质及水文条件根据地勘资料, 地面以下 5 米范围内为人工填石层: 呈青灰、 灰褐色, 主要由块石及碎石组成, 块石占 60~80%, 块石粒径为 0.3~0.8m, 成分主要为凝灰熔岩, 碎石粒径为 2~3cm, 稍密~中密。5 米~13 米范围内为中砂或粉细砂, 中砂呈灰色或浅黄~黄色, 饱和, 稍密, 石英质砾石约占 10%, 级配较好, 粉细砂呈灰~灰黑色, 饱和, 松散状, 含少量淤泥质粘土及贝壳, 级配良好。地下稳定水位在地面以下 1.06 米。1.3 工程特点( 1) 顶管要求较精确, 有流沙, 施工难度大; ( 2) 施工场地位于交通要道, 要做好交通导行。2下载后可任意编辑1.4 主要工程数量( 1) DN800 钢筋砼管道 82 米, DN1000 钢筋砼管道 28 米。顶管管材采纳 F-B 型钢制承口柔性接口的Ⅲ级顶管专用管材, 在钢套环内设楔形橡胶圈密封止水。( 2) 长*宽*深=9.4*7.4*9.015 米工作井 2 个, 4*9.015Ø深接收井 3 个。( 3) 砖砌检查井 5 座。( 二) 、 工程组织2.1 工程人员组织本工程在交通繁忙的道路...
