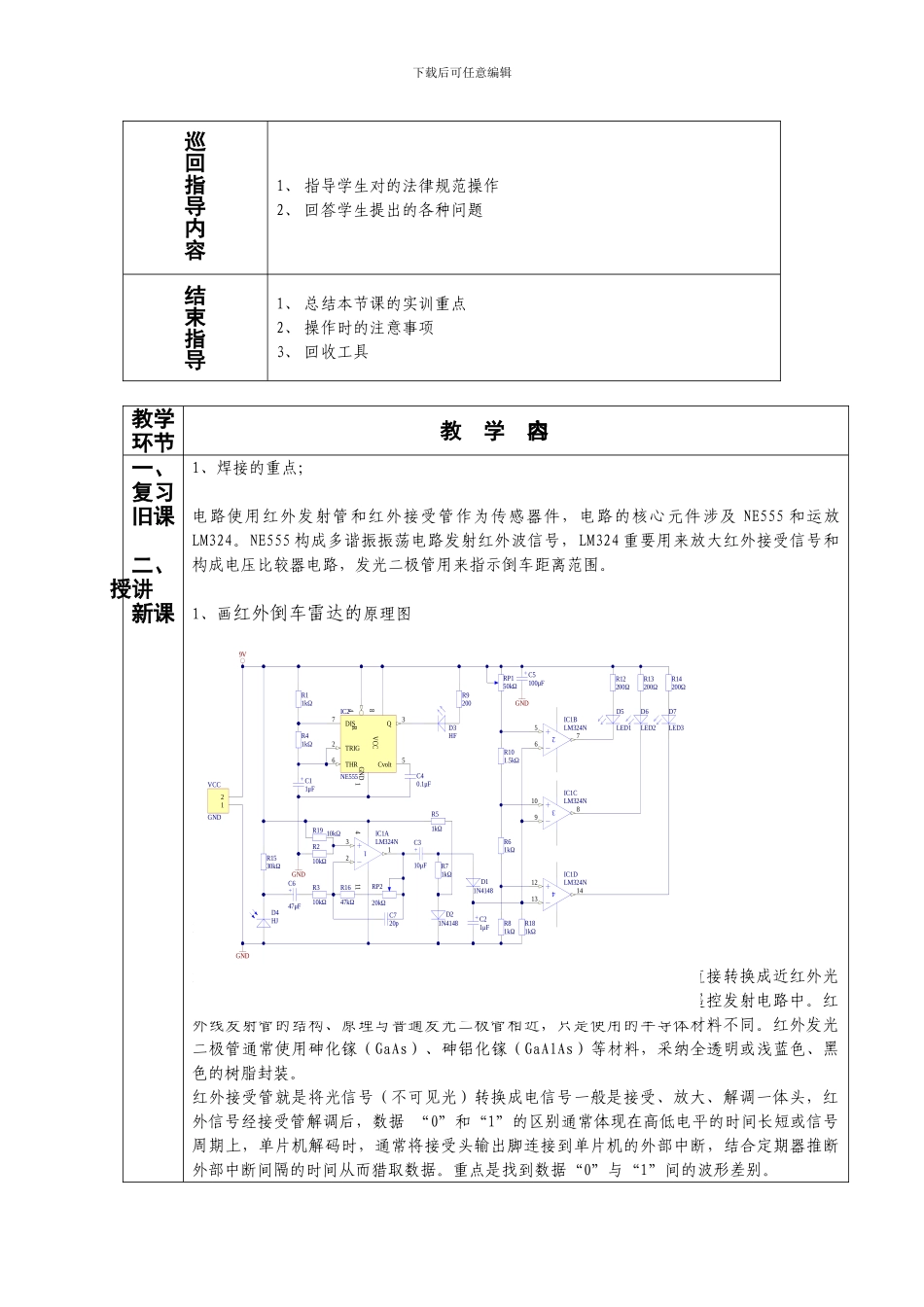

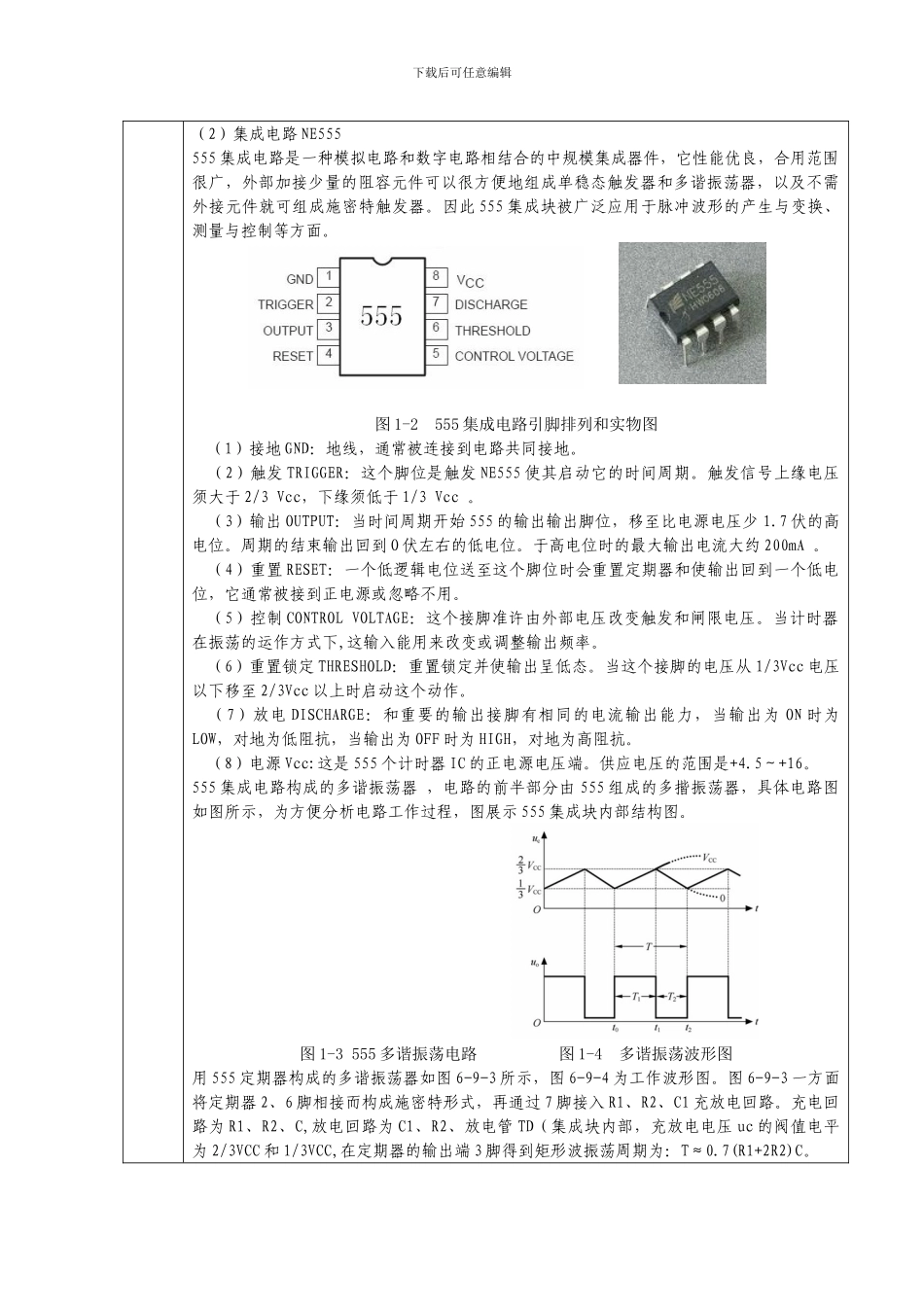

下载后可任意编辑组织教学查穿戴，清点人数、发放工具讲解提纲1、讲解接红外倒车雷达的原理图、分析它的工作原理2、运算放大器的介绍演示内容1、 原理图2、 运算放大器3、 焊接班级授课时期授课时数实习课题红外倒车雷达课题内容红外倒车雷达教学目的1、了解红外对射的工作原理；2、学会识读红外电路原理图、安装图；3、掌握红外电路安装工艺；4、整机的调试与测试。教学重点1、红外倒车雷达的工作原理；2、运算放大器的使用。教学难点1、 红外倒车雷达的工作原理；2、 运算放大器的使用。其他（如课时分派、工件图、典型程序等）；1、讲解理论知识（80 分钟）2、操作演示（80 分钟）3、学生训练（360 分钟）实习前准备材料：红外倒车雷达套件、电线工具：电烙铁、镊子、剥线钳、斜口钳、万用表下载后可任意编辑巡回指导内容1、 指导学生对的法律规范操作2、 回答学生提出的各种问题结束指导1、 总结本节课的实训重点2、 操作时的注意事项3、 回收工具教学环节教 学 内 容一、复习旧课二、讲授新课1、焊接的重点；电路使用红外发射管和红外接受管作为传感器件，电路的核心元件涉及 NE555 和运放LM324。NE555 构成多谐振振荡电路发射红外波信号，LM324 重要用来放大红外接受信号和构成电压比较器电路，发光二极管用来指示倒车距离范围。1、画红外倒车雷达的原理图（1）标出元器件的名称2、电路核心元件介绍（1）红外发射和接受管红外发射管也称红外线发射二极管，属于二极管类。它是可以将电能直接转换成近红外光（不可见光）并能辐射出去的发光器件，重要应用于各种光电开关及遥控发射电路中。红外线发射管的结构、原理与普通发光二极管相近，只是使用的半导体材料不同。红外发光二极管通常使用砷化镓（GaAs）、砷铝化镓（GaAlAs）等材料，采纳全透明或浅蓝色、黑色的树脂封装。红外接受管就是将光信号（不可见光）转换成电信号一般是接受、放大、解调一体头，红外信号经接受管解调后，数据 “0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接受头输出脚连接到单片机的外部中断，结合定期器推断外部中断间隔的时间从而猎取数据。重点是找到数据“0”与“1”间的波形差别。TRIG2Q3R4Cvolt5THR6DIS7VCC8GND 1IC2NE555R11kΩR41kΩC11μFC40.1μFR92002311141IC1ALM324N5672IC1BLM324N81093IC1CLM324N1412134IC1DLM324NR19 10kΩR210kΩGNDR1530kΩC647μFR310kΩR1647kΩC720pRP220kΩC310...
