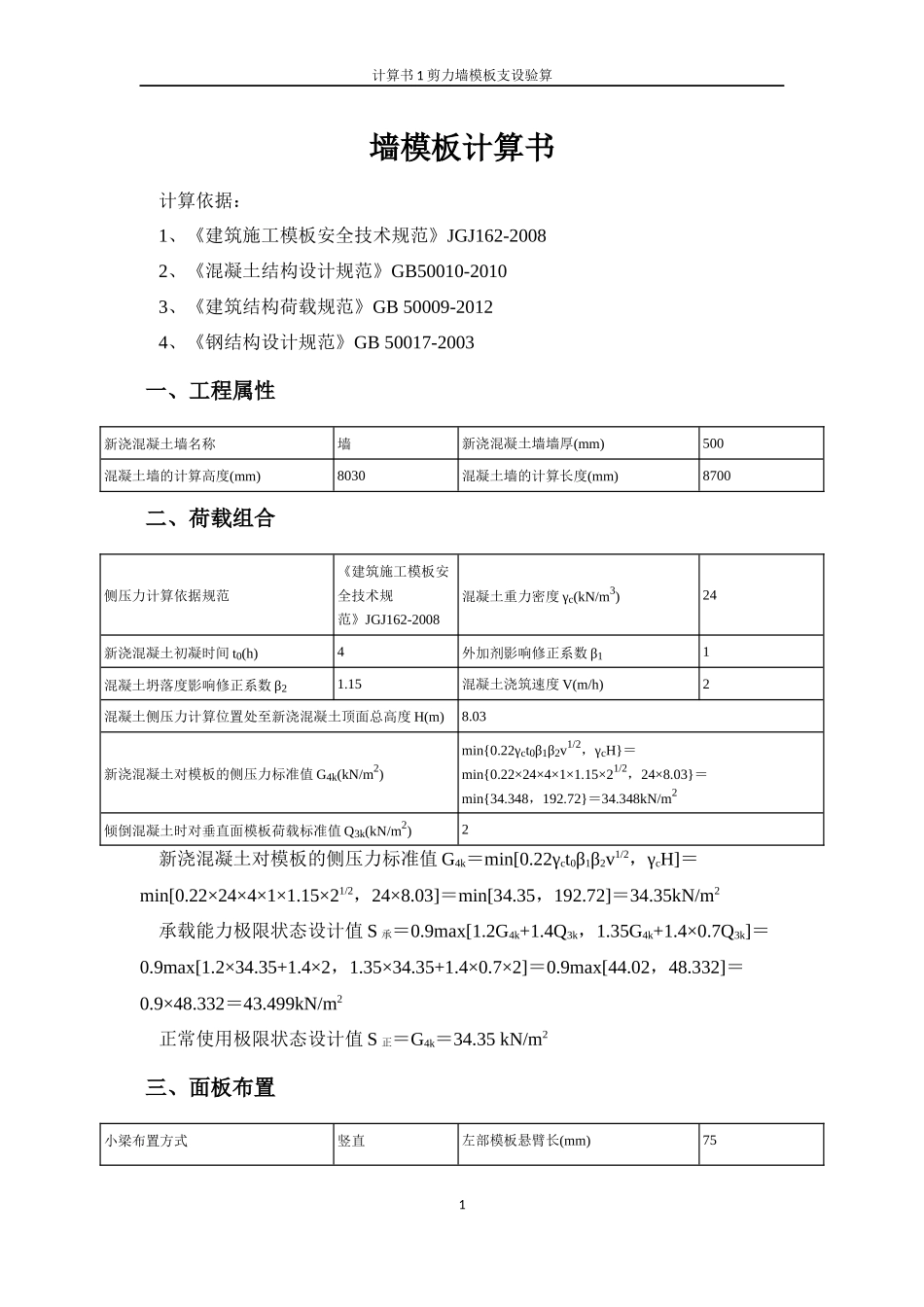

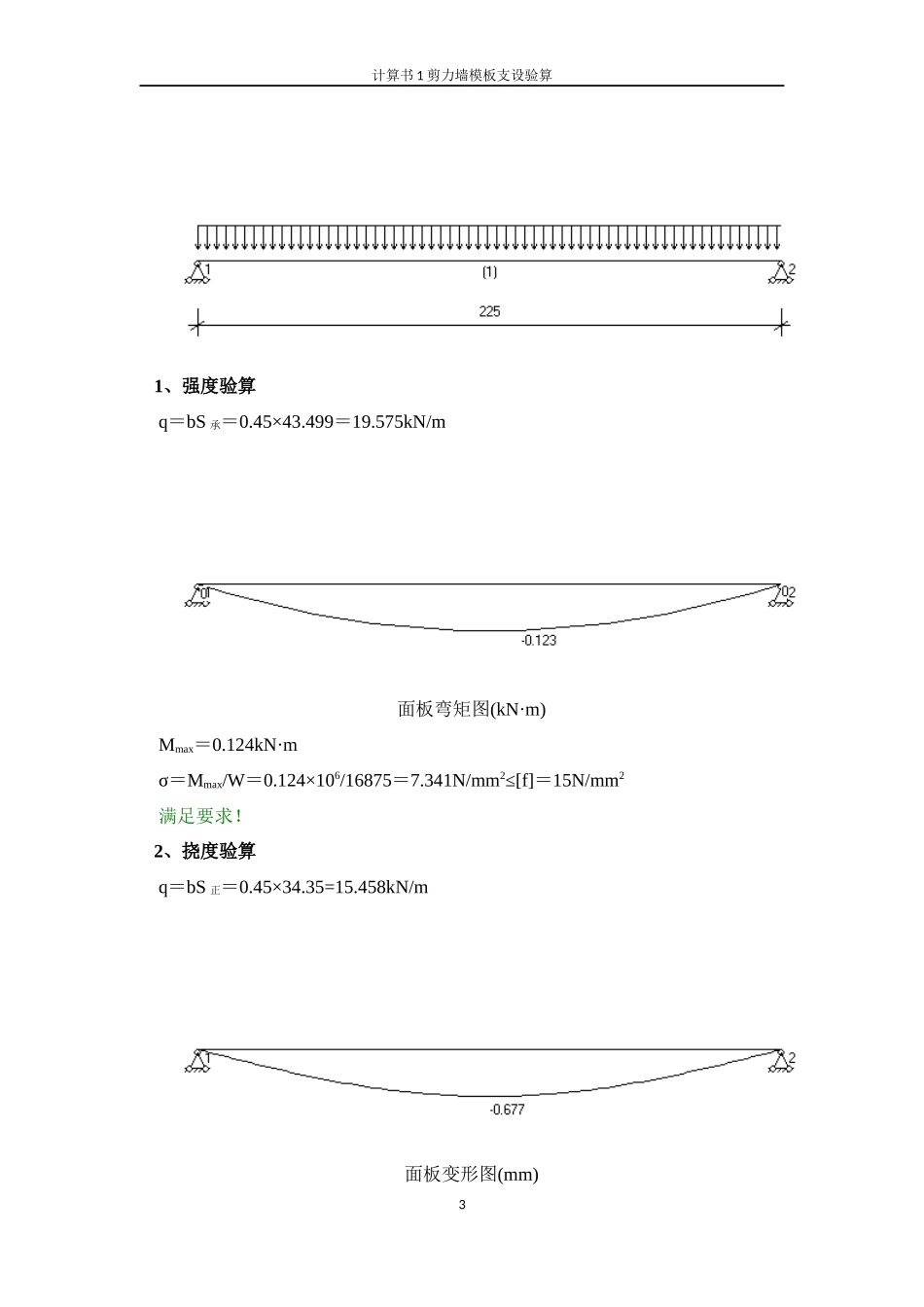

计算书1剪力墙模板支设验算墙模板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、工程属性新浇混凝土墙名称墙新浇混凝土墙墙厚(mm)500混凝土墙的计算高度(mm)8030混凝土墙的计算长度(mm)8700二、荷载组合侧压力计算依据规范《建筑施工模板安全技术规范》JGJ162-2008混凝土重力密度γc(kN/m3)24新浇混凝土初凝时间t0(h)4外加剂影响修正系数β11混凝土坍落度影响修正系数β21.15混凝土浇筑速度V(m/h)2混凝土侧压力计算位置处至新浇混凝土顶面总高度H(m)8.03新浇混凝土对模板的侧压力标准值G4k(kN/m2)min{0.22γct0β1β2v1/2，γcH}＝min{0.22×24×4×1×1.15×21/2，24×8.03}＝min{34.348，192.72}＝34.348kN/m2倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)2新浇混凝土对模板的侧压力标准值G4k＝min[0.22γct0β1β2v1/2，γcH]＝min[0.22×24×4×1×1.15×21/2，24×8.03]＝min[34.35，192.72]＝34.35kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q3k，1.35G4k+1.4×0.7Q3k]＝0.9max[1.2×34.35+1.4×2，1.35×34.35+1.4×0.7×2]＝0.9max[44.02，48.332]＝0.9×48.332＝43.499kN/m2正常使用极限状态设计值S正＝G4k＝34.35kN/m2三、面板布置小梁布置方式竖直左部模板悬臂长(mm)751计算书1剪力墙模板支设验算小梁间距(mm)225小梁一端悬臂长(mm)225主梁间距(mm)450主梁一端悬臂长(mm)75对拉螺栓横向间距(mm)450对拉螺栓竖向间距(mm)450模板设计立面图四、面板验算面板类型木模板面板厚度(mm)15面板抗弯强度设计值[f](N/mm2)15面板弹性模量E(N/mm2)6000墙截面宽度可取任意宽度，为便于验算主梁，取b＝0.45m，W＝bh2/6＝450×152/6＝16875mm3，I＝bh3/12＝450×153/12＝126562.5mm42计算书1剪力墙模板支设验算1、强度验算q＝bS承＝0.45×43.499＝19.575kN/m面板弯矩图(kN·m)Mmax＝0.124kN·mσ＝Mmax/W＝0.124×106/16875＝7.341N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝bS正＝0.45×34.35=15.458kN/m面板变形图(mm)3计算书1剪力墙模板支设验算ν＝0.677mm＜[ν]＝l/250＝225/250＝0.900mm满足要求！五、小梁验算小梁类型矩形木楞小梁材料规格(mm)40×90小梁抗弯强度设计值[f](N/mm2)15.444小梁弹性模量E(N/mm2)8415小梁截面抵抗矩W(cm3)54小梁截面惯性矩I(cm4)2431、强度验算q＝bS承＝0.225×43.499＝9.787kN/m小梁弯矩图(kN·m)4计算书1剪力墙模板支设验算小梁剪力图(kN)Mmax＝0.248kN·mσ＝Mmax/W＝0.248×106/54000＝4.588N/mm2≤[f]＝15.444N/mm2满足要求！2、挠度验算q＝bS正＝0.225×34.35=7.729kN/m小梁变形图(mm)ν＝0.214mm≤[ν]＝l/400＝450/400＝1.125mm满足要求！3、支座反力计算R1=3.812kN，R2=...R38=4.574kN，R39=3.812kN六、主梁验算主梁类型双钢管主梁材料规格(mm)Ф48×3主梁抗弯强度设计值[f](N/mm2)205主梁弹性模量E(N/mm2)2060005计算书1剪力墙模板支设验算主梁截面抵抗矩W(cm3)8.98主梁截面惯性矩I(cm4)21.561、强度验算主梁弯矩图(kN·m)Mmax＝0.351kN·mσ＝Mmax/W＝0.351×106/8980＝39.139N/mm2≤[f]＝205N/mm2满足要求！2、挠度验算主梁变形图(mm)6计算书1剪力墙模板支设验算ν＝0.081mm≤[ν]＝l/400＝450/400＝1.125mm满足要求！七、对拉螺栓验算对拉螺栓类型M14轴向拉力设计值Ntb(kN)17.8对拉螺栓横向验算间距m＝max[450，450/2+75]＝450mm对拉螺栓竖向验算间距n＝max[450，450/2+225]＝450mmN＝0.95mnS承＝0.95×0.45×0.45×43.499＝8.368kN≤Ntb＝17.8kN满足要求！7
