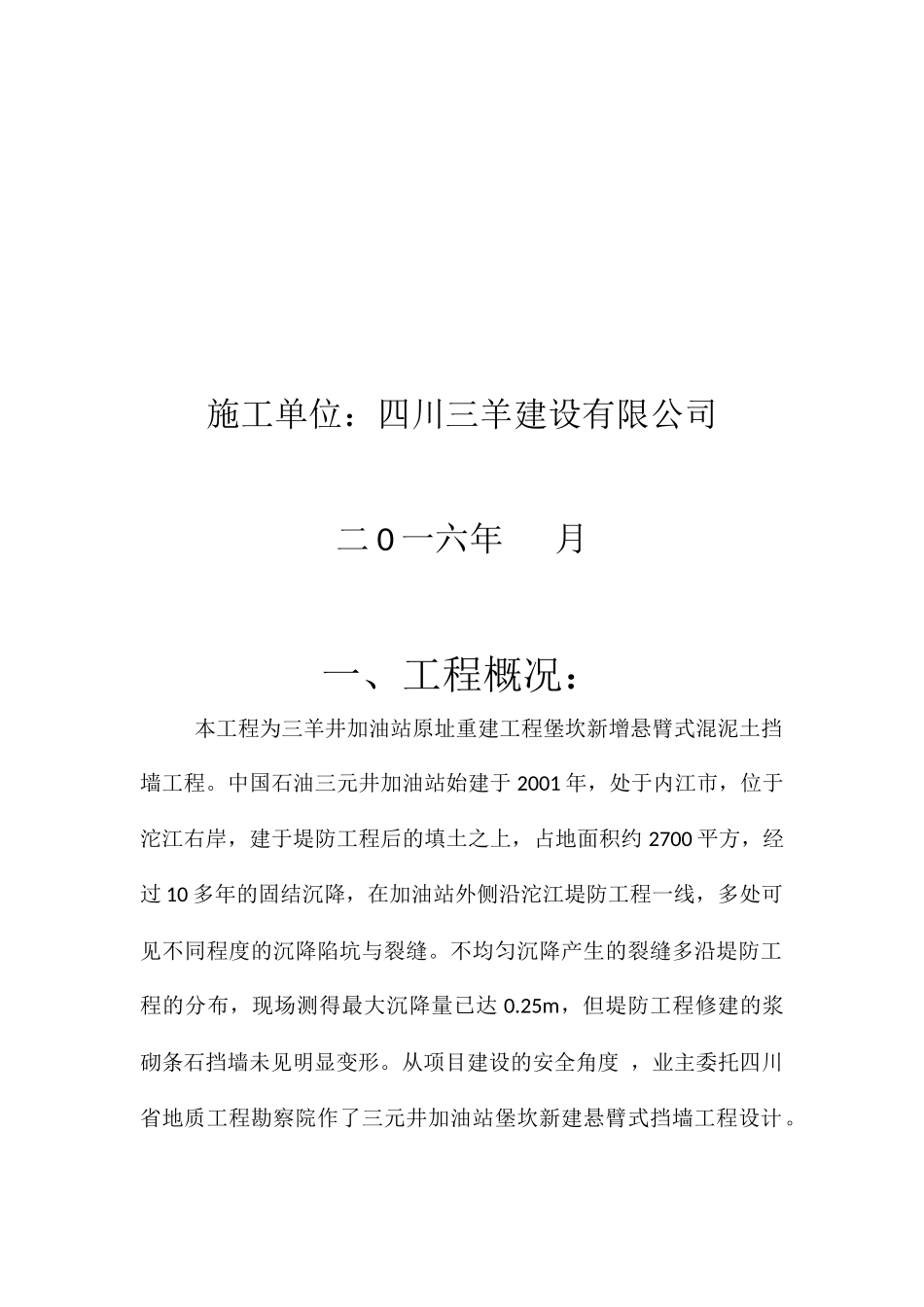

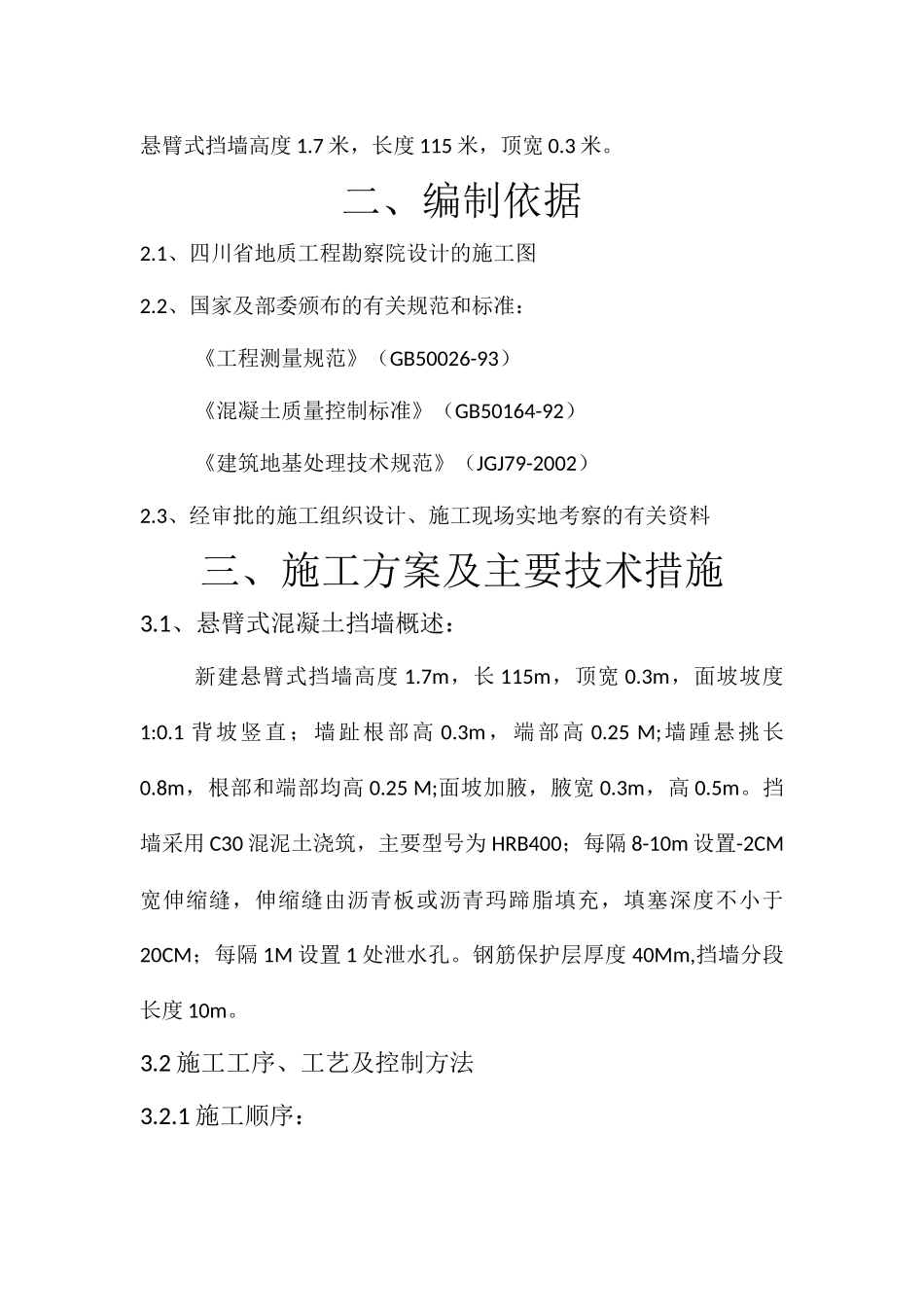

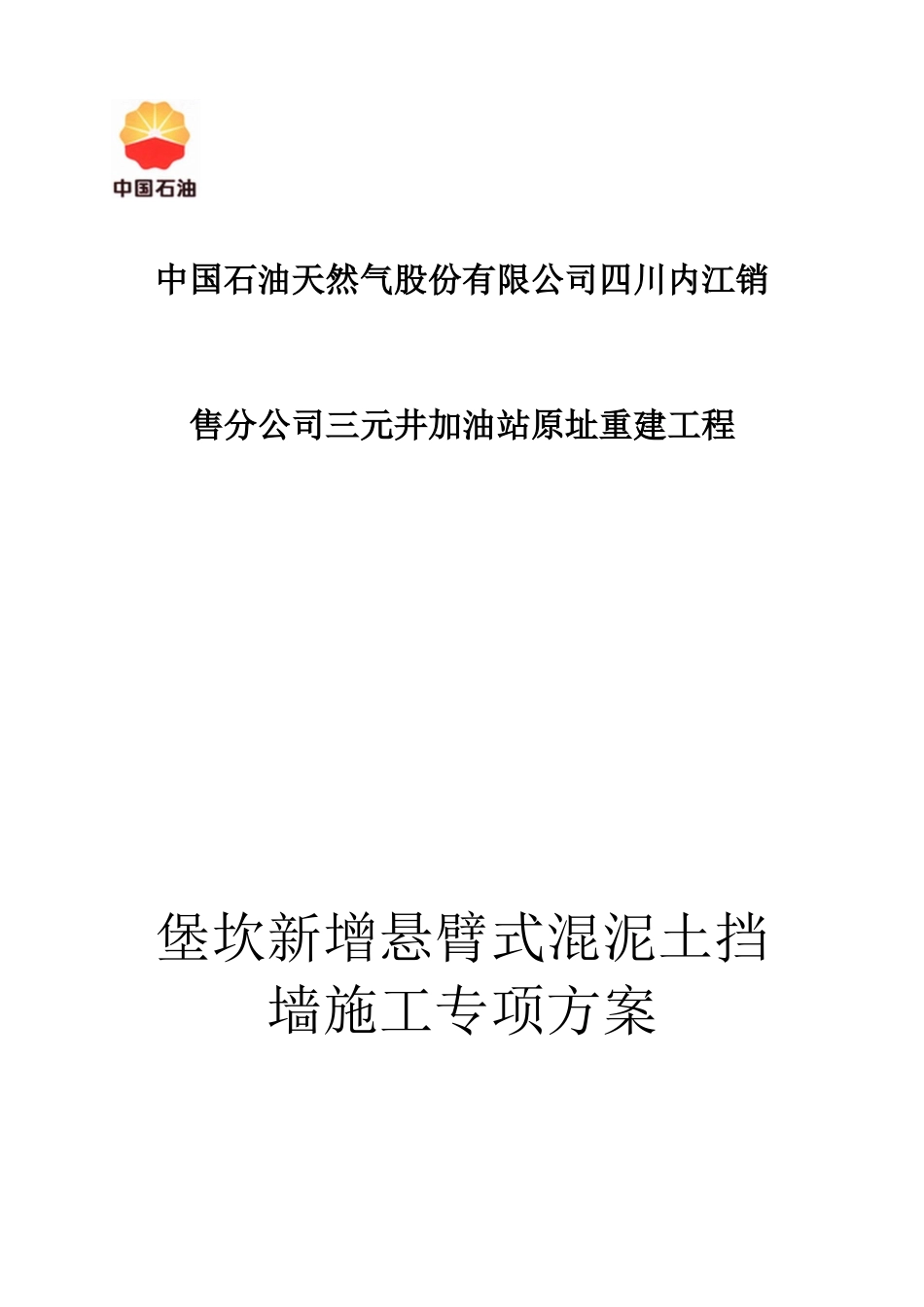

中国石油天然气股份有限公司四川内江销售分公司三元井加油站原址重建工程堡坎新增悬臂式混泥土挡墙施工专项方案施工单位：四川三羊建设有限公司二0一六年月一、工程概况：本工程为三羊井加油站原址重建工程堡坎新增悬臂式混泥土挡墙工程。中国石油三元井加油站始建于2001年，处于内江市，位于沱江右岸，建于堤防工程后的填土之上，占地面积约2700平方，经过10多年的固结沉降，在加油站外侧沿沱江堤防工程一线，多处可见不同程度的沉降陷坑与裂缝。不均匀沉降产生的裂缝多沿堤防工程的分布，现场测得最大沉降量已达0.25m，但堤防工程修建的浆砌条石挡墙未见明显变形。从项目建设的安全角度，业主委托四川省地质工程勘察院作了三元井加油站堡坎新建悬臂式挡墙工程设计。悬臂式挡墙高度1.7米，长度115米，顶宽0.3米。二、编制依据2.1、四川省地质工程勘察院设计的施工图2.2、国家及部委颁布的有关规范和标准：《工程测量规范》（GB50026-93）《混凝土质量控制标准》（GB50164-92）《建筑地基处理技术规范》（JGJ79-2002）2.3、经审批的施工组织设计、施工现场实地考察的有关资料三、施工方案及主要技术措施3.1、悬臂式混凝土挡墙概述：新建悬臂式挡墙高度1.7m，长115m，顶宽0.3m，面坡坡度1:0.1背坡竖直；墙趾根部高0.3m，端部高0.25M;墙踵悬挑长0.8m，根部和端部均高0.25M;面坡加腋，腋宽0.3m，高0.5m。挡墙采用C30混泥土浇筑，主要型号为HRB400；每隔8-10m设置-2CM宽伸缩缝，伸缩缝由沥青板或沥青玛蹄脂填充，填塞深度不小于20CM；每隔1M设置1处泄水孔。钢筋保护层厚度40Mm,挡墙分段长度10m。3.2施工工序、工艺及控制方法3.2.1施工顺序：护栏拆除→测量放线→基槽土石方开挖→人工检底、验槽→钢筋制安→模板、脚手架→隐蔽检查→混凝土浇筑→混凝土养生→反滤层铺筑→沉降缝处理→回填（附施工工艺流程图）施工准备测量放线基槽开挖验基合格浇垫层、钢筋制安检验合格原材料检验合格模板、支架安装检验合格砼运输砼浇筑养护制作试件拆模沉降缝处理墙背回填验收3.2.2施工工艺1、护栏拆除：挡墙加高前拆除原砌石护栏，并妥善保管好未损坏的石料，以便后期使用石砌护栏恢复时使用，施工中损坏的石料需按标准替换，强度不低于MU30。2、基坑开挖：2.1先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度基坑开挖应保持良好的排水，基坑外设置集水坑，以利于基底排水。2.2本工程基槽土方采用人工配合挖掘机进行开挖。用挖掘机开挖至设计标高+20cm处，然后人工挖除剩余20cm土，以免机械扰动原状土或超挖。开挖成型后坑底高程控制在+20mm以内，轴线位移小于10mm。基坑开挖后应检验基底承载力，合格后，妥善修整，在最短的时间内放样。3、地基处理：新建挡墙位于原护岸墙内侧，墙下杂填土采用级配良好的块碎石换填，换填底宽4m，顶宽6m，深度2m，压实系数不小于0.97.报监理工程师及业主对地基进行检验后，才进行施工。4、混凝土垫层施工：根据设计图纸要求。基底浇筑10cm厚，C30混凝土垫层，混凝土垫层每侧比基础宽出10cm。在挡墙基础的凹槽处，设置木模板。垫层顶高程偏差在0~–20mm之内，轴线位移在10mm以内，平面尺寸偏差在+100mm~0之内。5、钢筋安装：5.1钢筋的制作应使用抽检合格的产品，按照设计给定的规格、形状及数量，进行钢筋的放样和加工。钢筋制作完成并经检验合格后，方可送往现场安装。将制作好的钢筋，按照设计图纸给定的钢筋规格、型号、间距进行钢筋安装。5.2钢筋直径在12mm以上时，采用双面焊接接头，焊接长度不小于6d；其他采用搭接接头形式，搭接长度不小于30d。焊接前清除钢筋表面铁锈、熔渣。焊缝表面平整，接头处无裂纹。焊接钢筋要进行抽样检验，以每300个同类型接头为一批，切取三个接头进行拉伸试验，其抗拉强度均不得低于该级别钢筋的抗拉强度标准值，且试件断口呈塑性断裂。5.3钢筋现场加工、制作、绑扎。现场绑扎时，先划线，后摆筋、穿筋、绑扎，最后安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置。板筋先摆主筋，后摆副筋。摆放有焊接接头和绑扎接头的钢筋时，其接头位置同一截面接头数量，搭接长度按现行施工规范规定执行...
