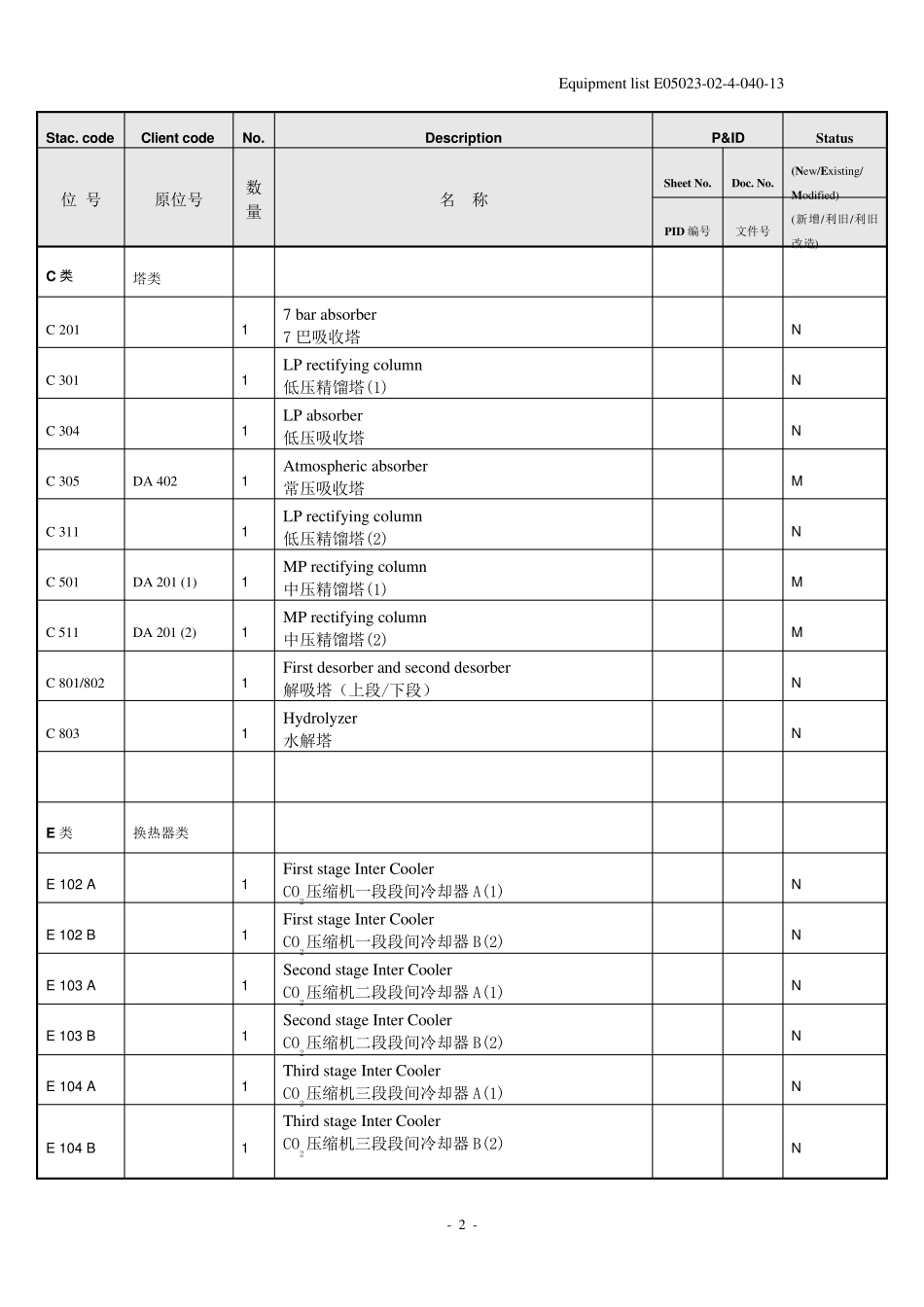

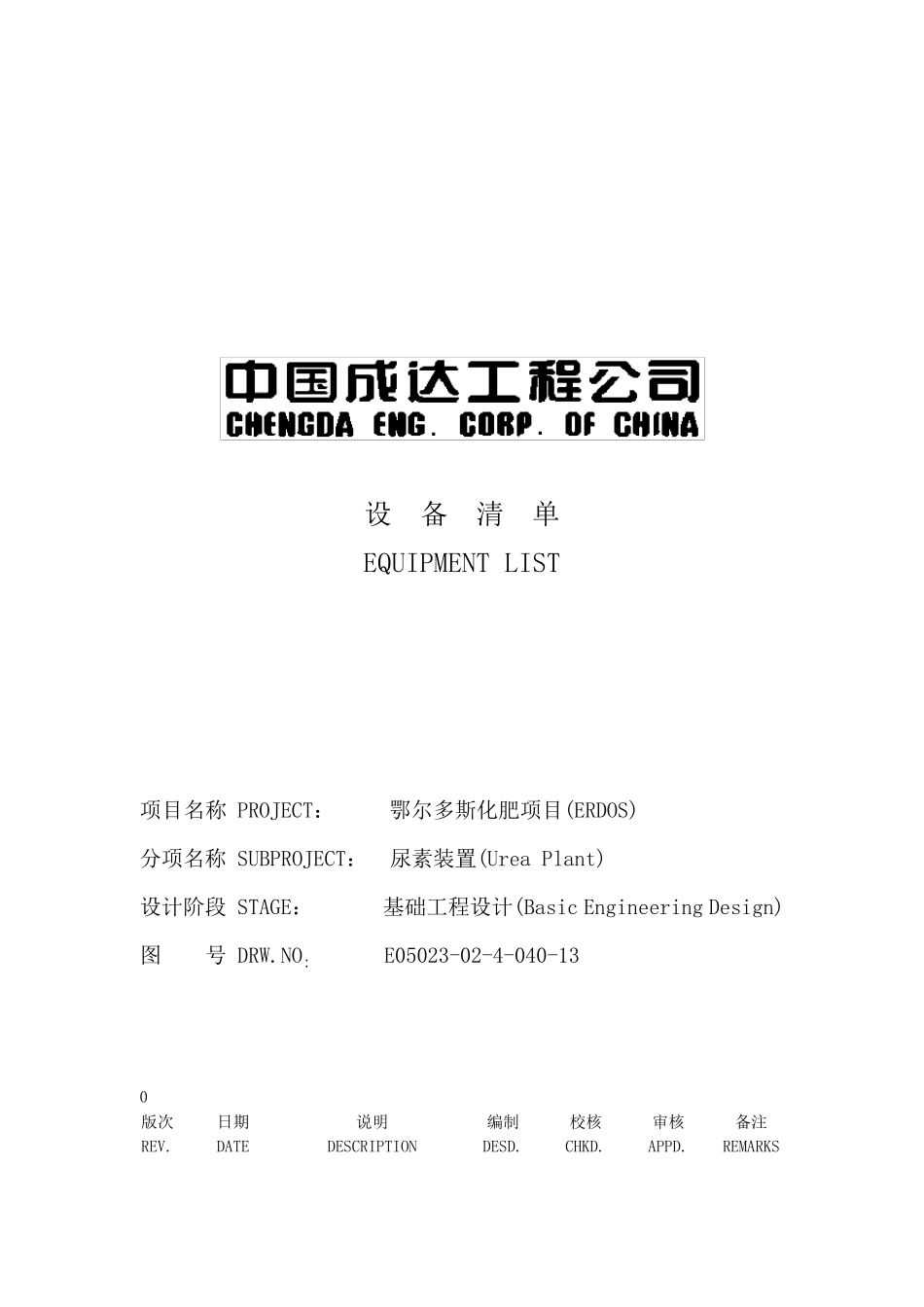

设 备 清 单 EQUIPMENT LIST 项目名称 PROJECT： 鄂尔多斯化肥项目(ERDOS) 分项名称 SUBPROJECT： 尿素装置(Urea Plant) 设计阶段 STAGE： 基础工程设计(Basic Engineering Design) 图 号 DRW.NO: E05023-02-4-040-13 0 版次 REV. 日期 DATE 说明 DESCRIPTION 编制 DESD. 校核 CHKD. 审核 APPD. 备注 REMARKS Equipment list E05023-02-4-040-13 - 2 - Stac. code Client code No. Description P&ID Statu s 位 号 原位号 数量 名 称 Sheet No. Doc. No. (New/Existing/ Modified) PID 编号 文件号 (新增/利旧/利旧改造) C 类 塔类 C 201 1 7 bar absorber 7 巴吸收塔 N C 301 1 LP rectifying column 低压精馏塔(1) N C 304 1 LP absorber 低压吸收塔 N C 305 DA 402 1 Atmospheric absorber 常压吸收塔 M C 311 1 LP rectifying column 低压精馏塔(2) N C 501 DA 201 (1) 1 MP rectifying column 中压精馏塔(1) M C 511 DA 201 (2) 1 MP rectifying column 中压精馏塔(2) M C 801/802 1 First desorber and second desorber 解吸塔（上段/下段） N C 803 1 Hydrolyzer 水解塔 N E 类 换热器类 E 102 A 1 First stage Inter Cooler CO2压缩机一段段间冷却器A(1) N E 102 B 1 First stage Inter Cooler CO2压缩机一段段间冷却器B(2) N E 103 A 1 Second stage Inter Cooler CO2压缩机二段段间冷却器A(1) N E 103 B 1 Second stage Inter Cooler CO2压缩机二段段间冷却器B(2) N E 104 A 1 Third stage Inter Cooler CO2压缩机三段段间冷却器A(1) N E 104 B 1 Third stage Inter Cooler CO2压缩机三段段间冷却器B(2) N Equipment list E05023-02-4-040-13 - 3 - Stac. code Client code No. Description P&ID Statu s 位 号 原位号 数量 名 称 Sheet No. Doc. No. (New/Existing/ Modified) PID 编号 文件号 (新增/利旧/利旧改造) E 105 A 1 Surface condenser CO2压缩机透平表冷器A(1) N E 105 B 1 Surface condenser CO2压缩机透平表冷器B(2) N E 201 1 Stripper 汽提塔 N E 205 1 PoolCondenser 池式冷凝器 N E 302 EA 201 (1) 1 LP rectifying h...
