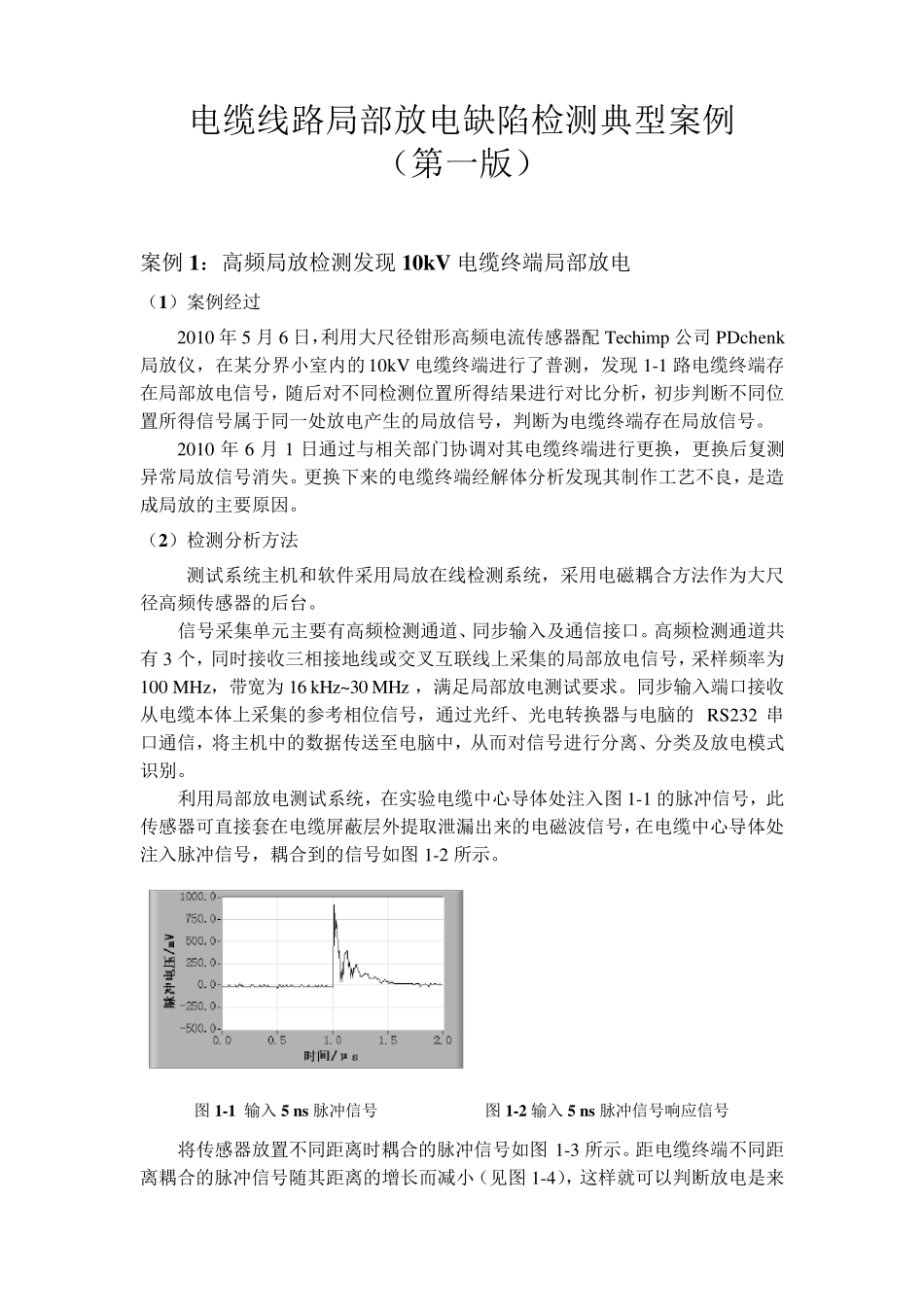

电缆线路局部放电缺陷检测典型案例 （第一版） 案例 1：高频局放检测发现 10kV 电缆终端局部放电 （1）案例经过 2010 年 5 月 6 日，利用大尺径钳形高频电流传感器配 Techimp 公司 PDchenk局放仪，在某分界小室内的 10kV 电缆终端进行了普测，发现 1-1 路电缆终端存在局部放电信号，随后对不同检测位置所得结果进行对比分析，初步判断不同位置所得信号属于同一处放电产生的局放信号，判断为电缆终端存在局放信号。 2010 年 6 月 1 日通过与相关部门协调对其电缆终端进行更换，更换后复测异常局放信号消失。更换下来的电缆终端经解体分析发现其制作工艺不良，是造成局放的主要原因。 （2）检测分析方法 测试系统主机和软件采用局放在线检测系统，采用电磁耦合方法作为大尺径高频传感器的后台。 信号采集单元主要有高频检测通道、同步输入及通信接口。高频检测通道共有3 个，同时接收三相接地线或交叉互联线上采集的局部放电信号，采样频率为100 MHz，带宽为 16 kHz~30 MHz ，满足局部放电测试要求。同步输入端口接收从电缆本体上采集的参考相位信号，通过光纤、光电转换器与电脑的 RS232 串口通信，将主机中的数据传送至电脑中，从而对信号进行分离、分类及放电模式识别。 利用局部放电测试系统，在实验电缆中心导体处注入图 1-1 的脉冲信号，此传感器可直接套在电缆屏蔽层外提取泄漏出来的电磁波信号，在电缆中心导体处注入脉冲信号，耦合到的信号如图 1-2 所示。 图 1-1 输入 5 ns脉冲信号 图 1-2 输入 5 ns脉冲信号响应信号 将传感器放置不同距离时耦合的脉冲信号如图 1-3 所示。距电缆终端不同距离耦合的脉冲信号随其距离的增长而减小（见图 1-4），这样就可以判断放电是来自开关柜内还是线路侧。 a）距电缆终端 0.1 m b）距电缆终端 1.5 m 图 1-3 局部放电系统的耦合信号 图 1-4 不同位置耦合的脉冲信号 2010 年 5 月 6 日，在某分界小室内的 10kV 电缆终端进行了普测，在距离1-1 路进线电缆 0.5 m 和 1.0 m 处分别发现局放信号，测试结果如图1-5 及图 1-6所示。可见利用大尺径高频电流传感器，发现在 0.5 m 处存在局部放电相位特征的放电波形，幅值为 190 m V，在 1.0 m 处存在具有局部放电相位特征的放电波形，幅值为 120 m V；在距离电缆终端 1.0 m 处的局部放电信号相对于 0.5 m 处的信号有明显衰减；2 个信号波形和相位图谱分布...
