屋盖结构体系分为哪两大类VIP专享

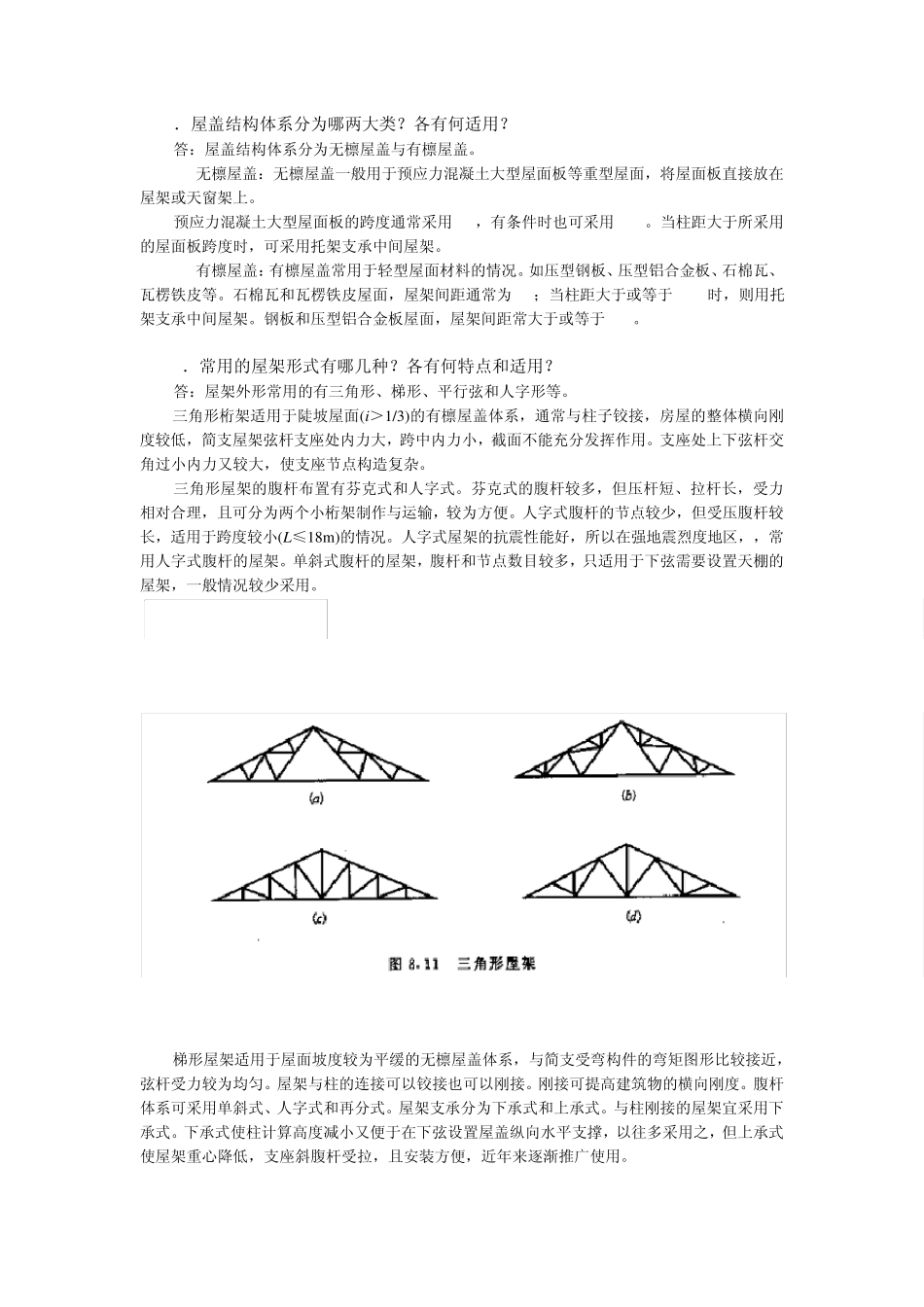

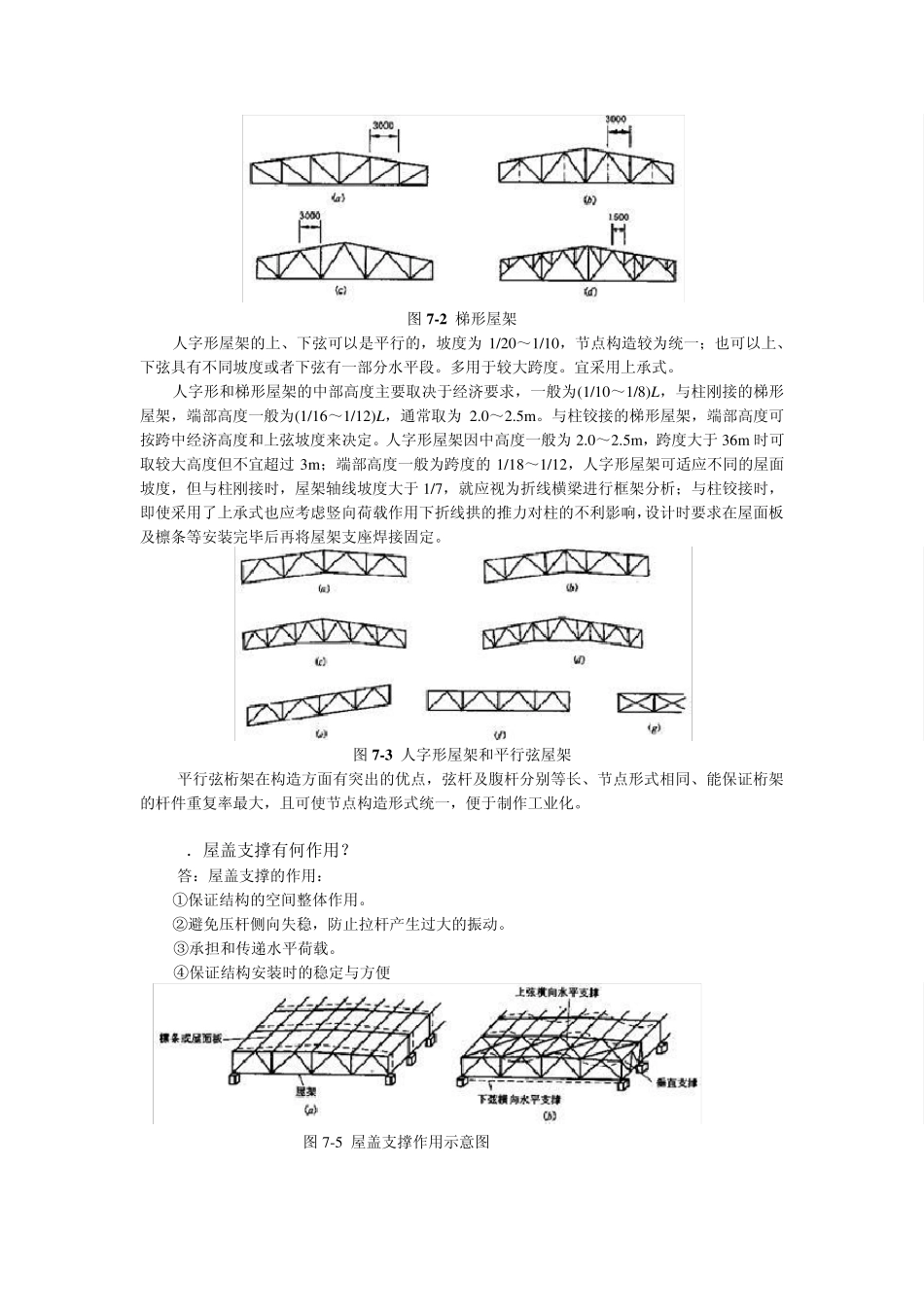

．屋盖结构体系分为哪两大类？各有何适用？ 答：屋盖结构体系分为无檩屋盖与有檩屋盖。 (1)无檩屋盖：无檩屋盖一般用于预应力混凝土大型屋面板等重型屋面，将屋面板直接放在屋架或天窗架上。 预应力混凝土大型屋面板的跨度通常采用 6m，有条件时也可采用 12m。当柱距大于所采用的屋面板跨度时，可采用托架支承中间屋架。 (2)有檩屋盖：有檩屋盖常用于轻型屋面材料的情况。如压型钢板、压型铝合金板、石棉瓦、瓦楞铁皮等。石棉瓦和瓦楞铁皮屋面，屋架间距通常为 6m；当柱距大于或等于 12m时，则用托架支承中间屋架。钢板和压型铝合金板屋面，屋架间距常大于或等于 12m。 2．常用的屋架形式有哪几种？各有何特点和适用？ 答：屋架外形常用的有三角形、梯形、平行弦和人字形等。 三角形桁架适用于陡坡屋面(i＞1/3)的有檩屋盖体系，通常与柱子铰接，房屋的整体横向刚度较低，简支屋架弦杆支座处内力大，跨中内力小，截面不能充分发挥作用。支座处上下弦杆交角过小内力又较大，使支座节点构造复杂。 三角形屋架的腹杆布置有芬克式和人字式。芬克式的腹杆较多，但压杆短、拉杆长，受力相对合理，且可分为两个小桁架制作与运输，较为方便。人字式腹杆的节点较少，但受压腹杆较长，适用于跨度较小(L≤18m )的情况。人字式屋架的抗震性能好，所以在强地震烈度地区，，常用人字式腹杆的屋架。单斜式腹杆的屋架，腹杆和节点数目较多，只适用于下弦需要设置天棚的屋架，一般情况较少采用。 梯形屋架适用于屋面坡度较为平缓的无檩屋盖体系，与简支受弯构件的弯矩图形比较接近，弦杆受力较为均匀。屋架与柱的连接可以铰接也可以刚接。刚接可提高建筑物的横向刚度。腹杆体系可采用单斜式、人字式和再分式。屋架支承分为下承式和上承式。与柱刚接的屋架宜采用下承式。下承式使柱计算高度减小又便于在下弦设置屋盖纵向水平支撑，以往多采用之，但上承式使屋架重心降低，支座斜腹杆受拉，且安装方便，近年来逐渐推广使用。 图 7 -2 梯形屋架 人字形屋架的上、下弦可以是平行的，坡度为 1/20～1/10，节点构造较为统一；也可以上、下弦具有不同坡度或者下弦有一部分水平段。多用于较大跨度。宜采用上承式。 人字形和梯形屋架的中部高度主要取决于经济要求，一般为(1/10～1/8)L，与柱刚接的梯形屋架，端部高度一般为(1/16～1/12)L，通常取为 2.0～2.5m 。与柱铰接的梯形屋架，端部高度可按跨中经济高度和上弦坡度来决定。人字形屋架因中高度一般...
