屋面做法图集

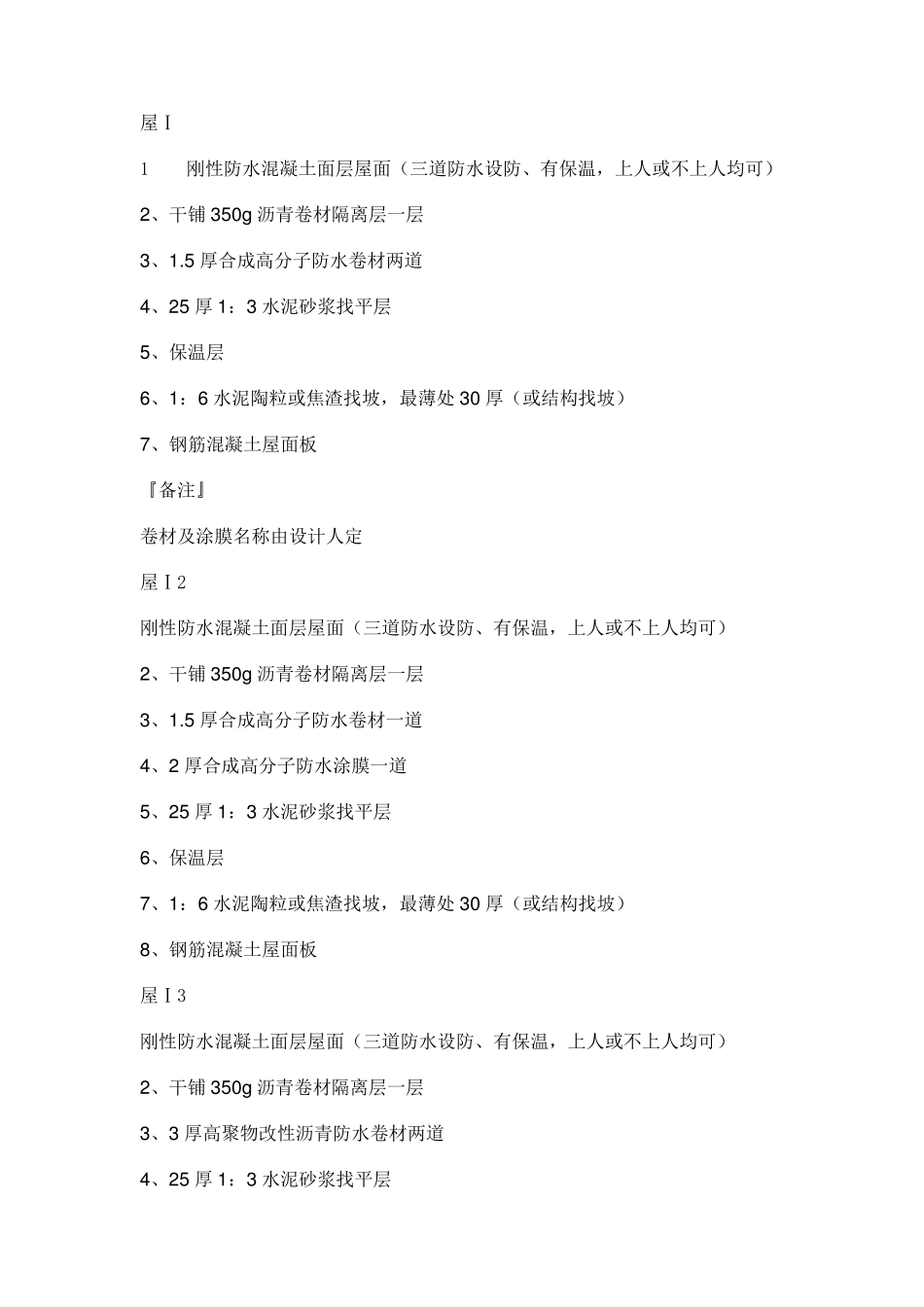

屋面做法图集_第1页
1/7

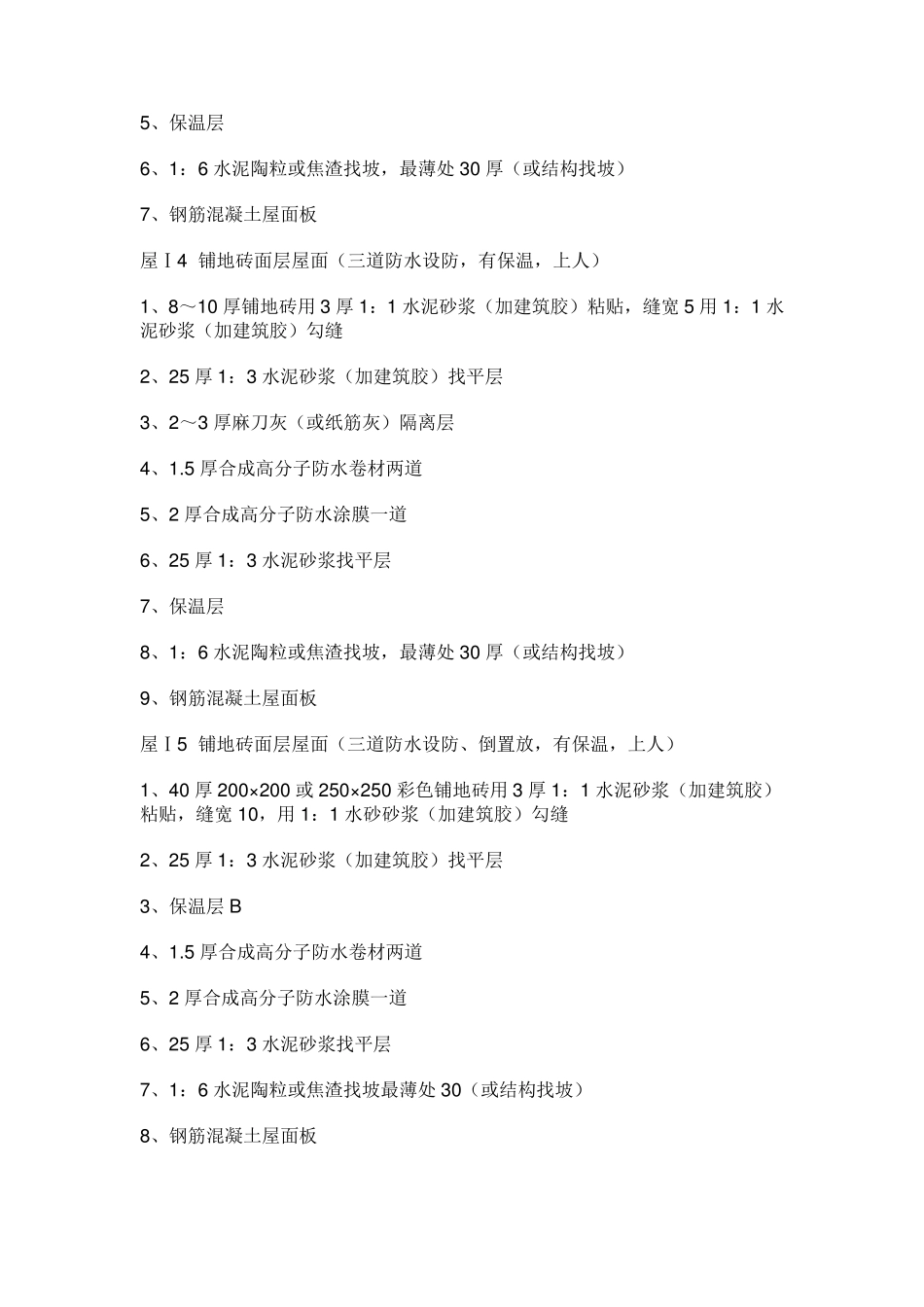

屋面做法图集_第2页
2/7

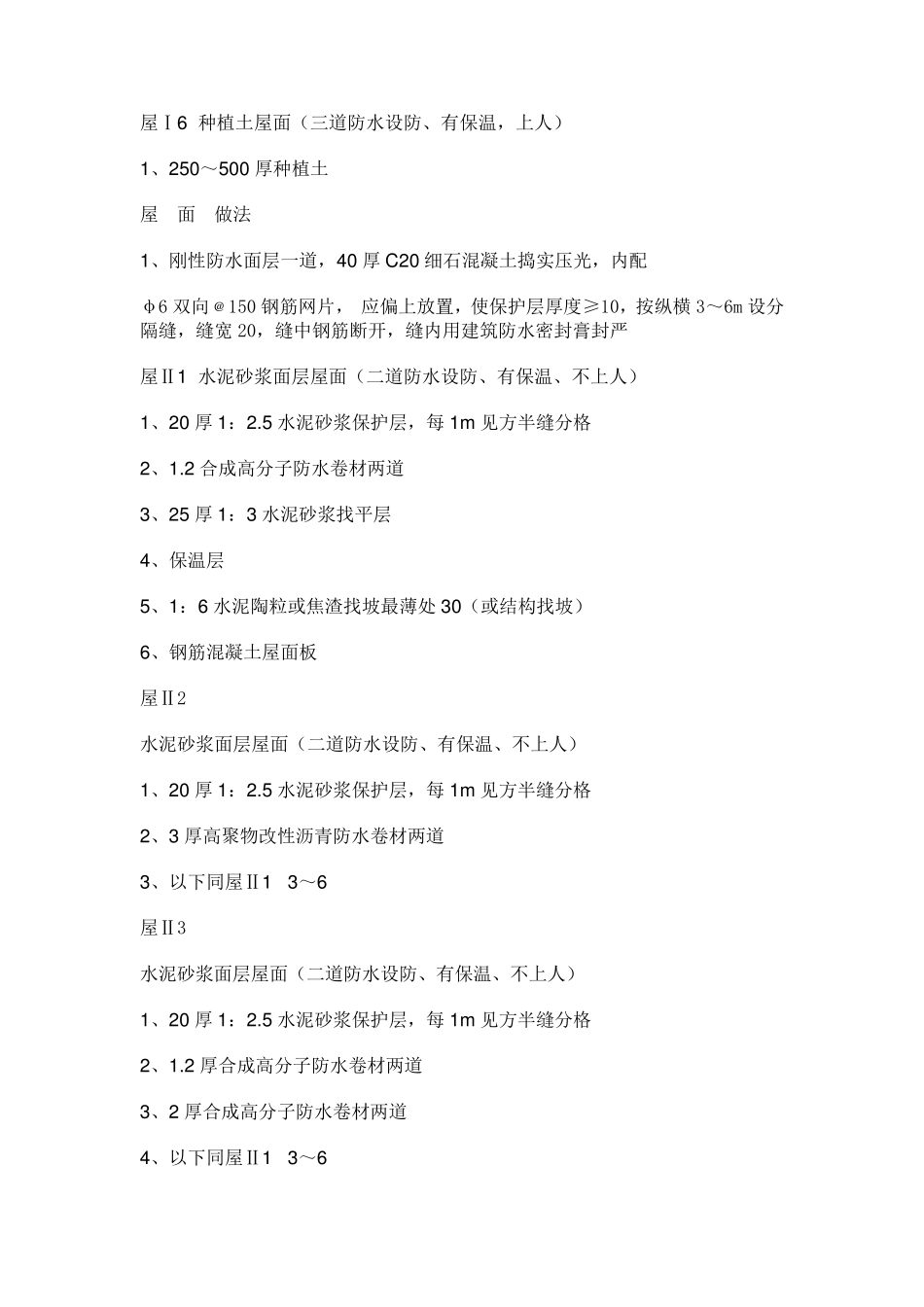

屋面做法图集_第3页
3/7
屋Ⅰ 1 刚性防水混凝土面层屋面(三道防水设防、有保温,上人或不上人均可) 2 、干铺 3 5 0 g 沥青卷材隔离层一层 3 、1 .5 厚合成高分子防水卷材两道 4 、2 5 厚 1 :3 水泥砂浆找平层 5 、保温层 6 、1 :6 水泥陶粒或焦渣找坡,最薄处 3 0 厚(或结构找坡) 7 、钢筋混凝土屋面板 『备注』 卷材及涂膜名称由设计人定 屋Ⅰ2 刚性防水混凝土面层屋面(三道防水设防、有保温,上人或不上人均可) 2 、干铺 3 5 0 g 沥青卷材隔离层一层 3 、1 .5 厚合成高分子防水卷材一道 4 、2 厚合成高分子防水涂膜一道 5 、2 5 厚 1 :3 水泥砂浆找平层 6 、保温层 7 、1 :6 水泥陶粒或焦渣找坡,最薄处 3 0 厚(或结构找坡) 8 、钢筋混凝土屋面板 屋Ⅰ3 刚性防水混凝土面层屋面(三道防水设防、有保温,上人或不上人均可) 2 、干铺 3 5 0 g 沥青卷材隔离层一层 3 、3 厚高聚物改性沥青防水卷材两道 4 、2 5 厚 1 :3 水泥砂浆找平层 5、保温层 6、1:6 水泥陶粒或焦渣找坡,最薄处30 厚(或结构找坡) 7、钢筋混凝土屋面板 屋Ⅰ4 铺地砖面层屋面(三道防水设防,有保温,上人) 1、8~10 厚铺地砖用 3 厚1:1 水泥砂浆(加建筑胶)粘贴,缝宽 5 用 1:1 水泥砂浆(加建筑胶)勾缝 2、25 厚1:3 水泥砂浆(加建筑胶)找平层 3、2~3 厚麻刀灰(或纸筋灰)隔离层 4、1.5 厚合成高分子防水卷材两道 5、2 厚合成高分子防水涂膜一道 6、25 厚1:3 水泥砂浆找平层 7、保温层 8、1:6 水泥陶粒或焦渣找坡,最薄处30 厚(或结构找坡) 9、钢筋混凝土屋面板 屋Ⅰ5 铺地砖面层屋面(三道防水设防、倒置放,有保温,上人) 1、40 厚200×200 或250×250 彩色铺地砖用 3 厚1:1 水泥砂浆(加建筑胶)粘贴,缝宽 10,用 1:1 水砂砂浆(加建筑胶)勾缝 2、25 厚1:3 水泥砂浆(加建筑胶)找平层 3、保温层B 4、1.5 厚合成高分子防水卷材两道 5、2 厚合成高分子防水涂膜一道 6、25 厚1:3 水泥砂浆找平层 7、1:6 水泥陶粒或焦渣找坡最薄处30(或结构找坡) 8、钢筋混凝土屋面板 屋Ⅰ6 种植土屋面(三道防水设防、有保温,上人) 1、250~500 厚种植土 屋 面 做法 1、刚性防水面层一道,40 厚C20 细石混凝土捣实压光,内配 φ6 双向﹫150 钢筋网片, 应偏上放置,使保护层厚度≥10,按纵横 3~6m 设...
