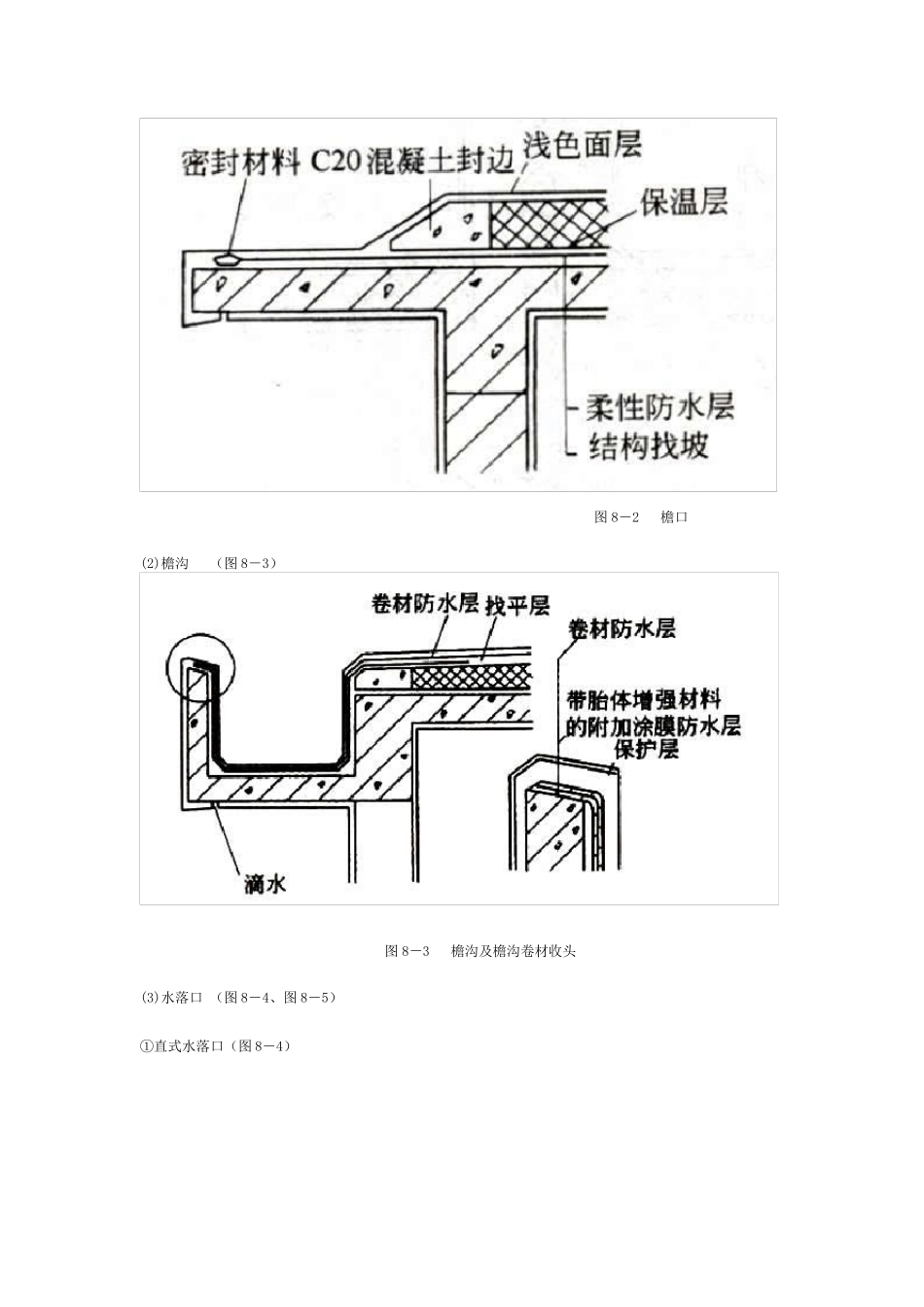

一）屋面构造的认识 1.一般构造 卷材屋面的防水层是用胶结剂或热熔法逐层粘贴卷材而成的。其一般构造层次见图 8-1 所示，施工时以设计为施工依据。 图 8-1 卷材防水屋面构造层次示意图 （a）正置式屋面；（b）倒置式屋面 2.节点构造 卷材屋面节点部位的施工十分重要，既要保证质量，又要施工方便。图8－2～图 8－13 提供了一些节点构造做法，供参考。 1. 檐口 （图 8－2） 图8－2 檐口 (2)檐沟 （图8－3） 图8－3 檐沟及檐沟卷材收头 (3)水落口 （图8－4、图8－5） ①直式水落口（图8－4） 图8－4 直式水落口 ②横式水落口（图8－5） 图8－5 横式水落口 (4)泛水收头 （图8－6、图8－7） ①混凝土墙卷材泛水收头（图 8－6） 图 8－6 混凝土墙卷材泛水收头 ②砖墙卷材泛水收头（图 8－7） 图8－7 砖墙卷材泛水收头 (5)女儿墙泛水收头与压顶 （图8－8） 图8－8 女儿墙泛水收头与压顶 (6)变形缝 （图8－9、图8－10） ①变形缝（图8－9） 图8－9 变形缝 ②高低跨变形缝（图8－10） 图8－10 高低跨变形缝 (7)伸出屋面管道 （图8－11） 图8－11 伸出屋面管道 (8)出入口 （图8－12、图8－13） ①垂直出入口（图8－12） 图8－12 垂直出入口 ②水平出入口（图8－13） 图8－13 水平出入口
