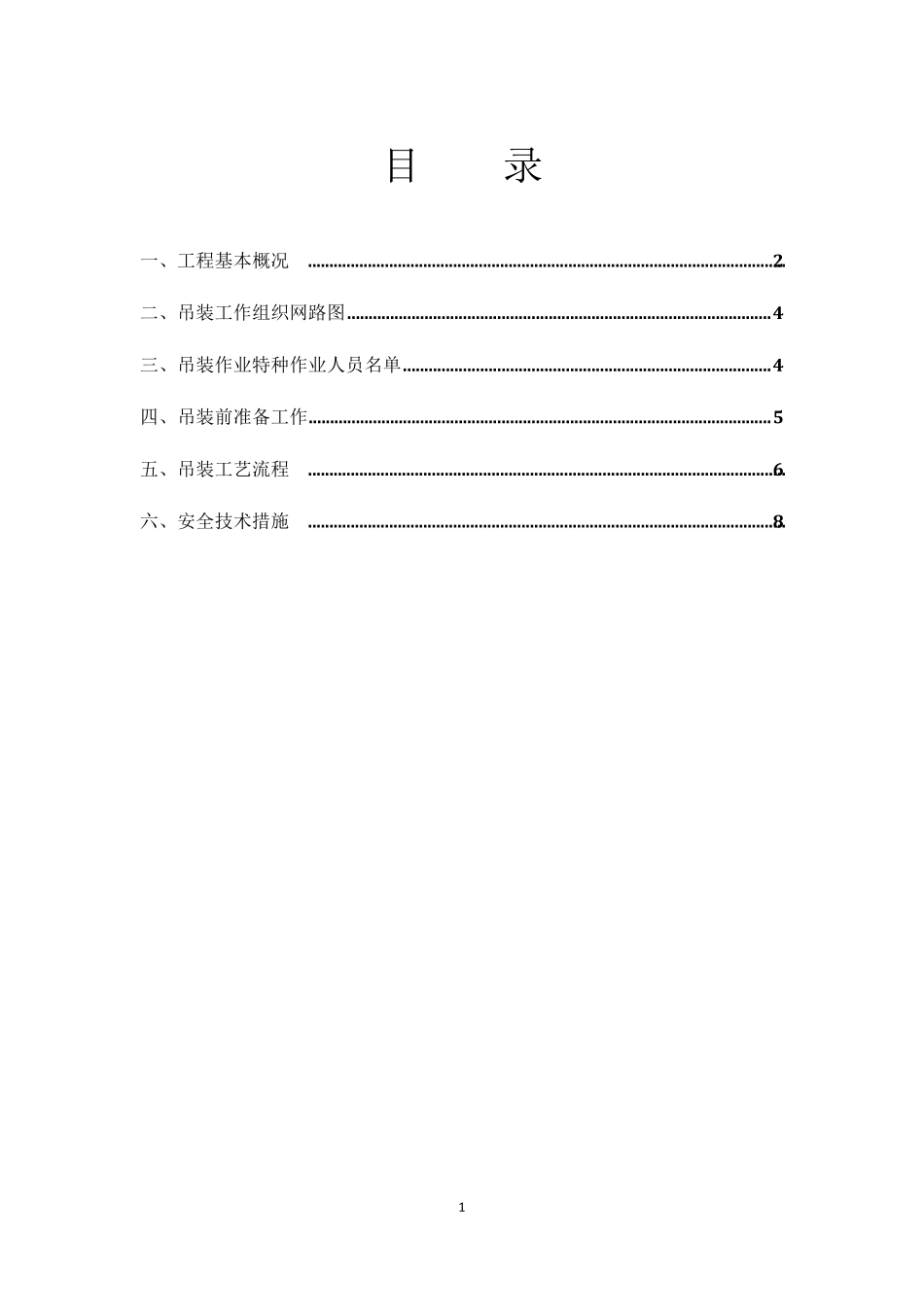

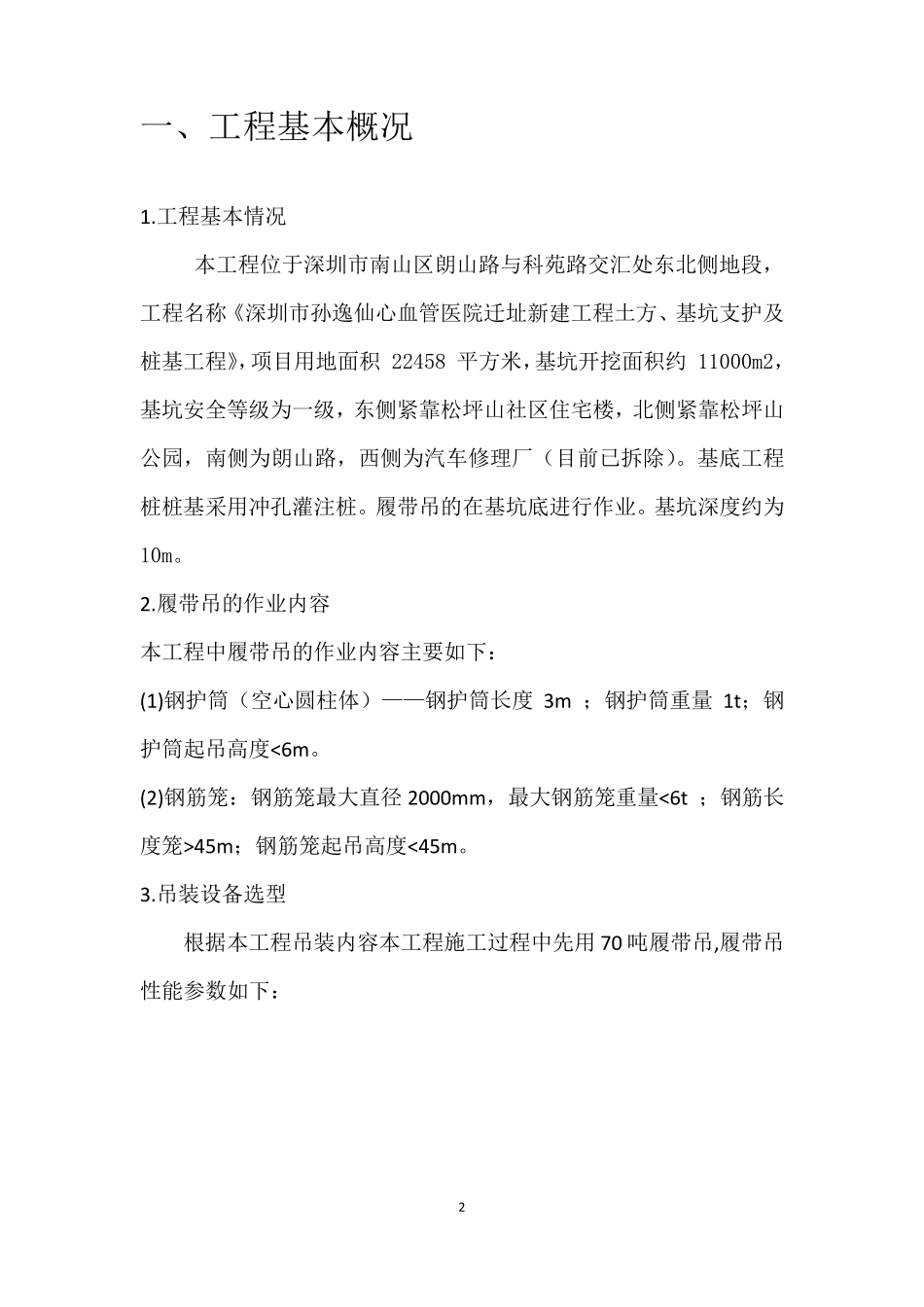

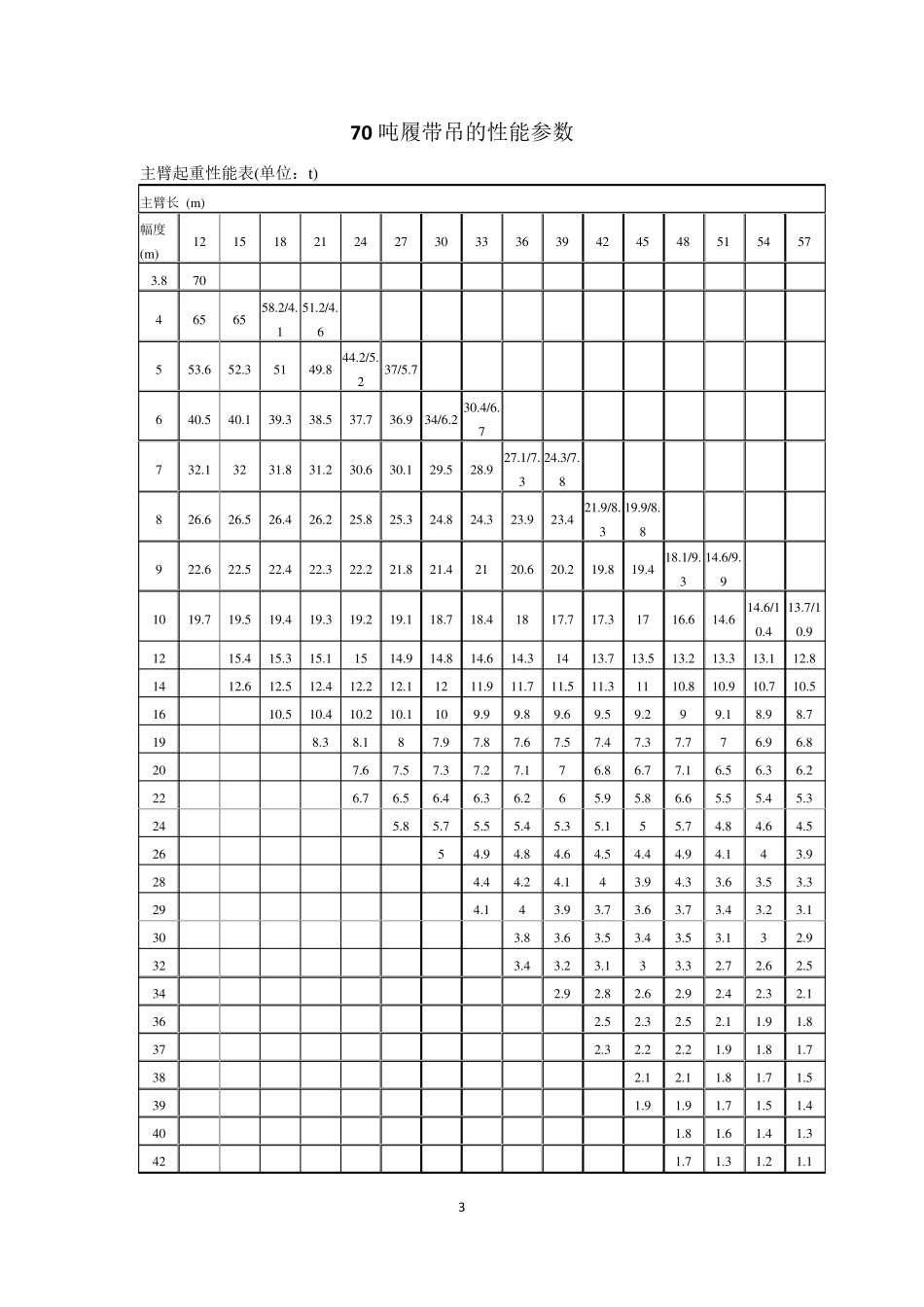

1 目 录 一、工程基本概况 ................................................................................................................ 2 二、吊装工作组织网路图 ................................................................................................... 4 三、吊装作业特种作业人员名单 ...................................................................................... 4 四、吊装前准备工作 ............................................................................................................ 5 五、吊装工艺流程 ................................................................................................................ 6 六、安全技术措施 ................................................................................................................ 8 2 一、工程基本概况 1.工程基本情况 本工程位于深圳市南山区朗山路与科苑路交汇处东北侧地段，工程名称《深圳市孙逸仙心血管医院迁址新建工程土方、基坑支护及桩基工程》，项目用地面积 22458 平方米，基坑开挖面积约 11000m2，基坑安全等级为一级，东侧紧靠松坪山社区住宅楼，北侧紧靠松坪山公园，南侧为朗山路，西侧为汽车修理厂（目前已拆除）。基底工程桩桩基采用冲孔灌注桩。履带吊的在基坑底进行作业。基坑深度约为10m。 2.履带吊的作业内容 本工程中履带吊的作业内容主要如下： (1)钢护筒（空心圆柱体）——钢护筒长度3m ；钢护筒重量 1t；钢护筒起吊高度<6m。 (2)钢筋笼：钢筋笼最大直径 2000mm，最大钢筋笼重量<6t ；钢筋长度笼>45m；钢筋笼起吊高度<45m。 3.吊装设备选型 根据本工程吊装内容本工程施工过程中先用70 吨履带吊,履带吊性能参数如下： 3 70 吨履带吊的性能参数 主臂起重性能表(单位：t) 主臂长 (m) 幅度(m) 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54 57 3.8 70 4 65 65 58.2/4.1 51.2/4.6 5 53.6 52.3 51 49.8 44.2/5.2 37/5.7 6 40.5 40.1 39.3 38.5 37.7 36.9 34/6.2 30.4/6.7 7 32.1 32 31.8 31.2 30.6 30.1 29.5 28.9 27.1/7.3 24.3/7.8 8 26.6 26.5 26.4 26.2 25.8 25.3 24.8 24.3 23.9 23.4 21.9/8.3 19.9/8.8 9 22.6 22.5 22.4 22.3 22.2 21.8 21.4 2...
