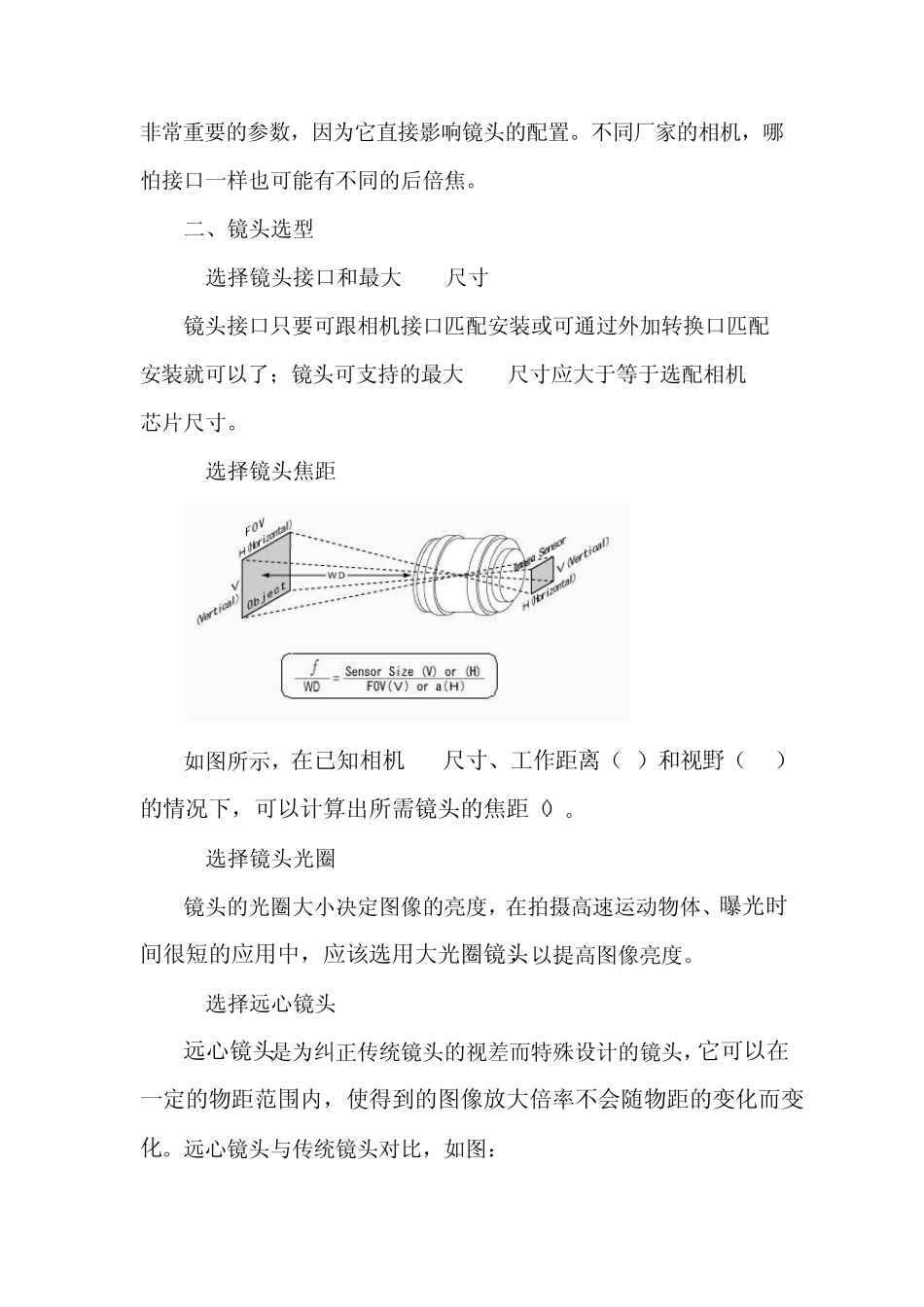

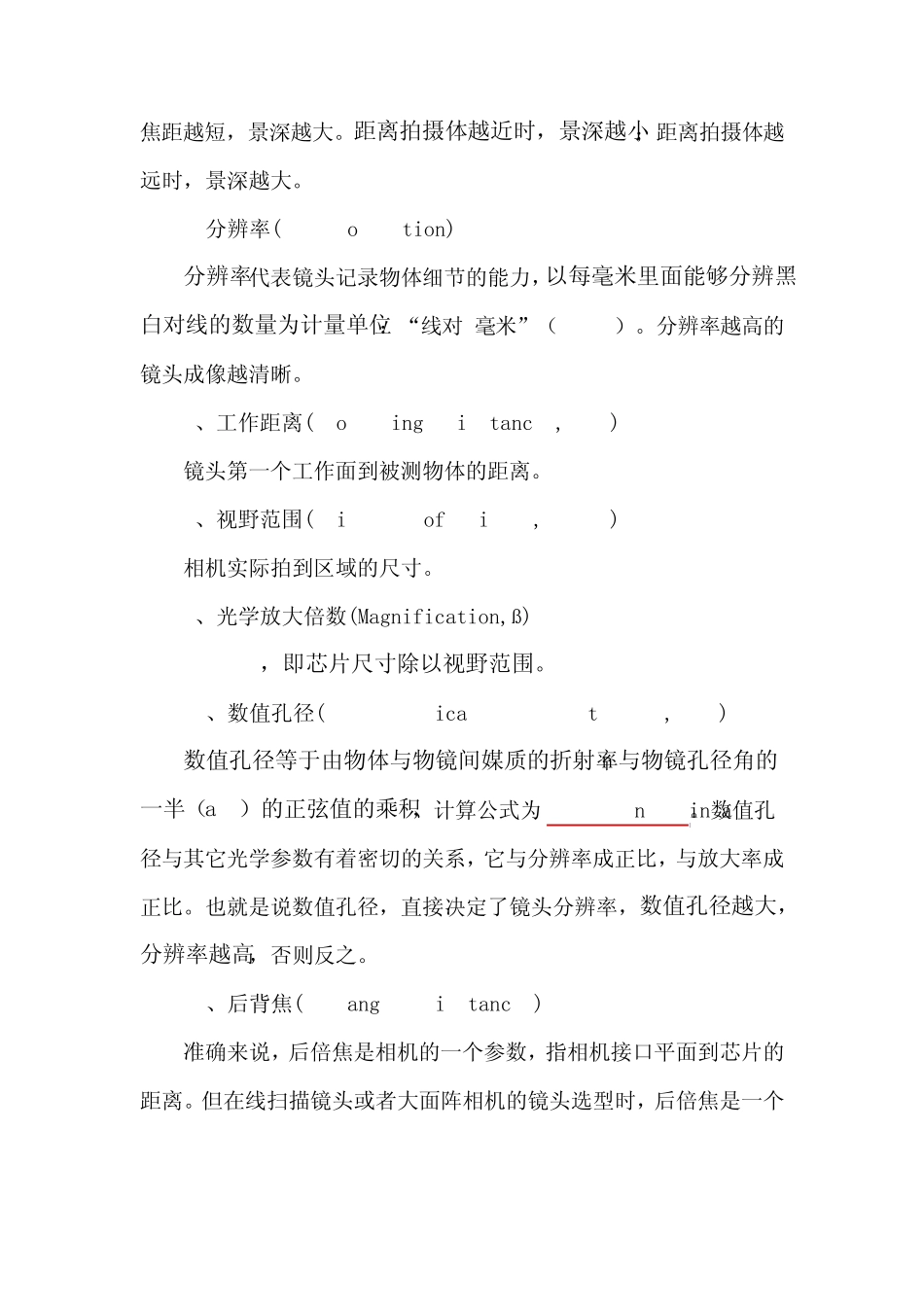

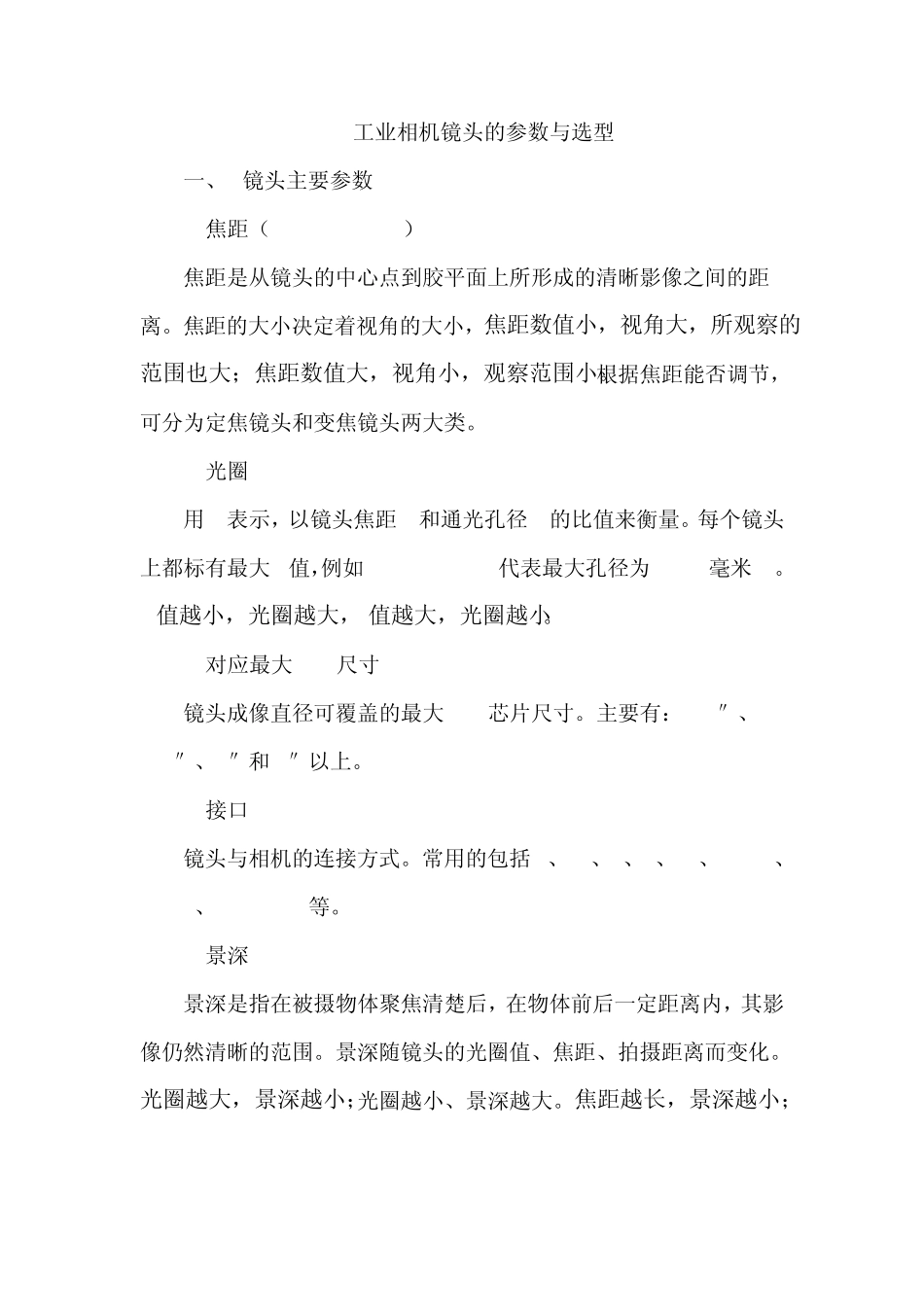

工业相机镜头的参数与选型 一、 镜头主要参数 1.焦距(Focal Length) 焦距是从镜头的中心点到胶平面上所形成的清晰影像之间的距离。焦距的大小决定着视角的大小,焦距数值小,视角大,所观察的范围也大;焦距数值大,视角小,观察范围小。根据焦距能否调节,可分为定焦镜头和变焦镜头两大类。 2.光圈(Iris) 用F表示,以镜头焦距f和通光孔径D的比值来衡量。每个镜头上都标有最大F值,例如 8mm /F1.4代表最大孔径为 5.7毫米 。F值越小,光圈越大,F值越大,光圈越小。 3.对应最大CCD尺寸(Sensor Size) 镜头成像直径可覆盖的最大CCD芯片尺寸。主要有:1/2″、2/3″、1″和1″以上。 4.接口(Mount) 镜头与相机的连接方式。常用的包括 C、CS、F、V、T2、Leica、M42x1、M75x0.75等。 5.景深(Depth of Field,DOF) 景深是指在被摄物体聚焦清楚后,在物体前后一定距离内,其影像仍然清晰的范围。景深随镜头的光圈值、焦距、拍摄距离而变化。光圈越大,景深越小;光圈越小、景深越大。焦距越长,景深越小;焦距越短,景深越大。距离拍摄体越近时,景深越小;距离拍摄体越远时,景深越大。 6.分辨率(Resolution) 分辨率代表镜头记录物体细节的能力,以每毫米里面能够分辨黑白对线的数量为计量单位:“线对/毫米”(lp/mm)。分辨率越高的镜头成像越清晰。 7、工作距离(Working distance,WD) 镜头第一个工作面到被测物体的距离。 8、视野范围(Field of View,FOV) 相机实际拍到区域的尺寸。 9、光学放大倍数(Magnification,ß) CCD/FOV,即 芯 片 尺寸除 以视野范围。 10、数值 孔 径 (Numerical Aperture,NA) 数值 孔 径 等 于 由 物体与 物镜间 媒 质 的折 射 率n 与 物镜孔 径 角 的一半 (a\2)的正 弦 值 的乘 积,计算 公 式 为N.A=n*sin a/2。数值 孔径 与 其 它 光学参 数有 着 密 切 的关 系 ,它 与 分辨率成正 比 ,与 放大率成正 比 。也 就 是 说 数值 孔 径 ,直 接 决 定了镜头分辨率,数值 孔 径 越大,分辨率越高,否则反之。 11、后背焦(Flange distance) 准确来说 ,后倍焦是 相机的一个参 数,指相机接 口平面到芯 片 的距离。但在线扫描镜头或者大面阵相机的镜头选型时,后倍焦是 一个非常重要的参数,因为它直接影响镜头的配置。不同厂家的相机,哪怕接口一样也可能有不同的后倍焦。 二、镜头选型 1.选择镜头接口和最...
