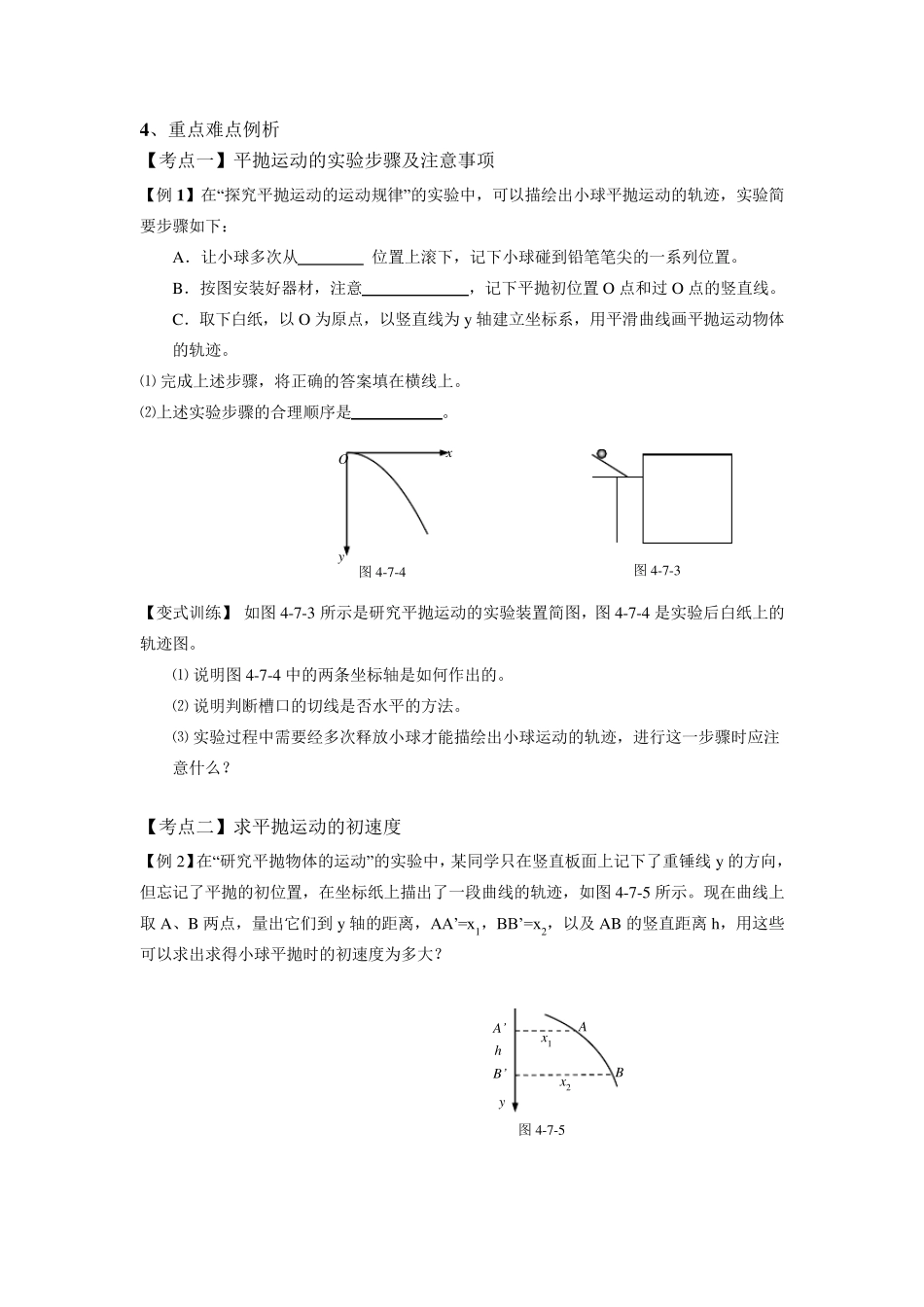

平抛运动实验（全面） 1 ．实验目的 （1）用实验方法描出平抛物体的运动轨迹 （2）从实验轨迹求平抛物体的初速度 2 ．实验原理 平抛物体的运动可以看作是水平方向的匀速直线运动和竖直方向的自由落体运动的合运动。 使小球做平抛运动，利用描迹法描出小球运动轨迹，建立坐标系，测出轨迹曲线上某一点的坐标x和y，根据公式0xv t和212yat，就可求得：02gvxy，即为做平抛运动的初速度。 3 ．参考案例 （1）案例一：利用平抛运动实验器（如同4-7-1 所示）。 A、斜槽末端切线必须水平 B、每次从同一位置无初速释放小球，以使小球每一次抛出后轨迹相同，每次描出的点在同一轨迹上 C、安装实验装置时，要注意使轨道末端与图板相靠近，并保持它们的相对位置不变 D、要用重垂线把图板校准到竖直方向，使小球运动靠近图板，又不接触图板 E、坐标原点不是槽口末端点，应是球在槽口时，球心在图板上的水平投影点O F、球的释放高度要适当，使其轨迹不至于太平也不至于太竖直，以减小测量误差 G、计算初速度时，应选离 O 点远些的点 （2）案例二： 利用水平喷出的细水柱显示平抛运动的轨迹。 水从喷嘴中射出，在空中形成弯曲的细水柱，它显示了平抛运动的轨迹。 （3）案例三：利用数码照相机或数码摄像机更精细地探究平抛运动。(如图 4-7-2) 图图4 、重点难点例析 【考点一】平抛运动的实验步骤及注意事项 【例1 】在“探究平抛运动的运动规律” 的实验中，可以描绘出小球平抛运动的轨迹，实验简要步骤如下： A．让小球多次从 位置上滚下，记下小球碰到铅笔笔尖的一系列位置。 B．按图安装好器材，注意 ，记下平抛初位置O 点和过O 点的竖直线。 C．取下白纸，以O 为原点，以竖直线为y轴建立坐标系，用平滑曲线画平抛运动物体的轨迹。 ⑴ 完成上述步骤，将正确的答案填在横线上。 ⑵上述实验步骤的合理顺序是 。 【变式训练】 如图4-7-3 所示是研究平抛运动的实验装置简图，图4-7-4 是实验后白纸上的轨迹图。 ⑴ 说明图4-7-4 中的两条坐标轴是如何作出的。 ⑵ 说明判断槽口的切线是否水平的方法。 ⑶ 实验过程中需要经多次释放小球才能描绘出小球运动的轨迹，进行这一步骤时应注意什么？ 【考点二】求平抛运动的初速度 【例2】在“研究平抛物体的运动” 的实验中，某同学只在竖直板面上记下了重锤线y的方向 ，但 忘 记了平抛的初位置，在坐标纸上描出了一段 曲线的轨迹，如图4-7-5 所示。...
