平法识图答案

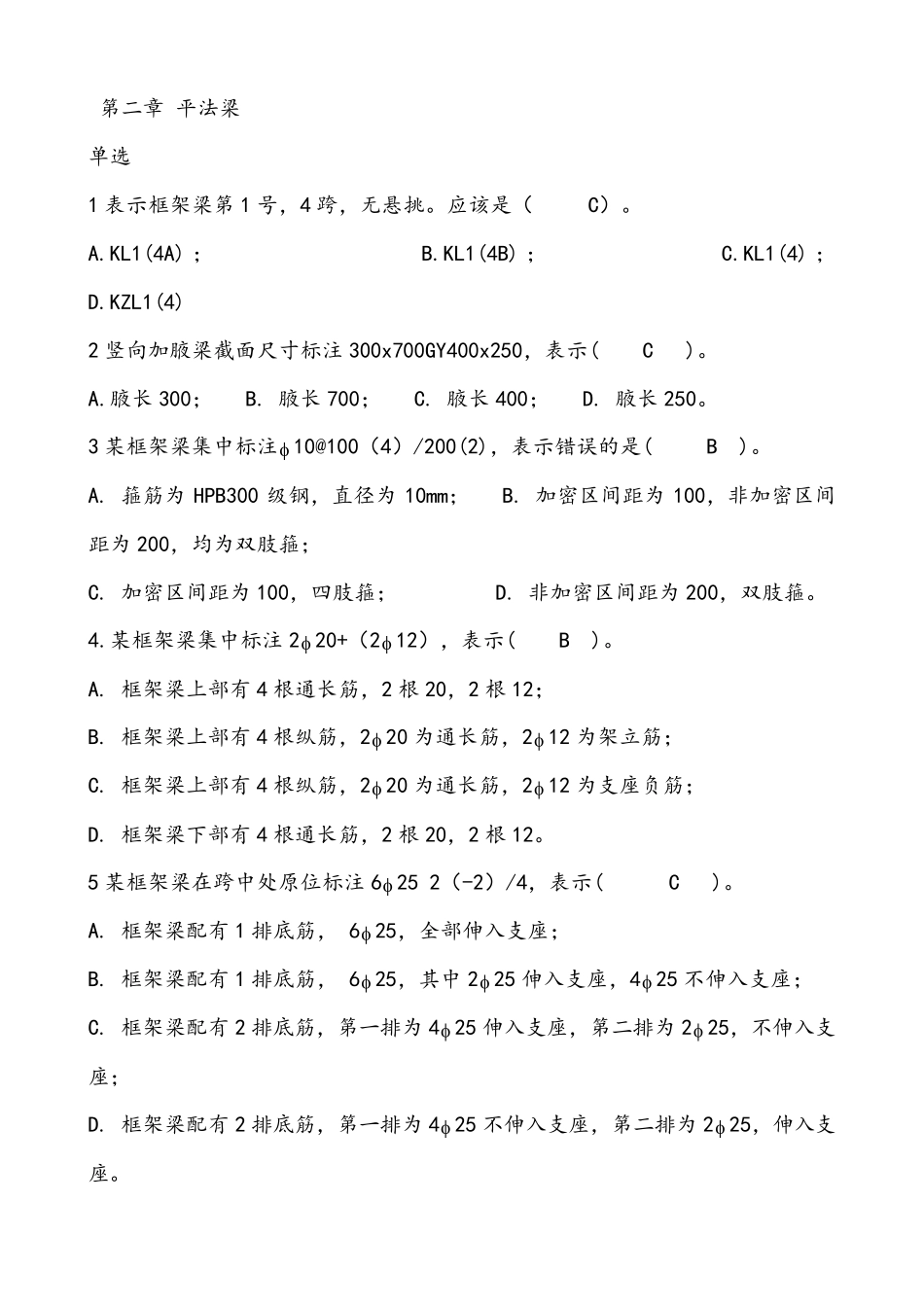

第二章 平法梁 单选 1 表示框架梁第1 号，4 跨，无悬挑。应该是（ C）。 A.KL1(4A) ； B.KL1(4B) ； C.KL1(4) ； D.KZL1(4) 2 竖向加腋梁截面尺寸标注 300x700GY400x250，表示( C )。 A.腋长 300； B. 腋长 700； C. 腋长 400； D. 腋长 250。 3 某框架梁集中标注 10@100（4）/200(2)，表示错误的是( B )。 A. 箍筋为 HPB300 级钢，直径为 10mm； B. 加密区间距为 100，非加密区间距为 200，均为双肢箍； C. 加密区间距为 100，四肢箍； D. 非加密区间距为 200，双肢箍。 4.某框架梁集中标注 2 20+（2 12），表示( B )。 A. 框架梁上部有 4 根通长筋，2 根 20，2 根 12； B. 框架梁上部有 4 根纵筋，2 20 为通长筋，2 12 为架立筋； C. 框架梁上部有 4 根纵筋，2 20 为通长筋，2 12 为支座负筋； D. 框架梁下部有 4 根通长筋，2 根 20，2 根 12。 5 某框架梁在跨中处原位标注 6 25 2（-2）/4，表示( C )。 A. 框架梁配有 1 排底筋， 6 25，全部伸入支座； B. 框架梁配有 1 排底筋， 6 25，其中 2 25 伸入支座，4 25 不伸入支座； C. 框架梁配有 2 排底筋，第一排为 4 25 伸入支座，第二排为 2 25，不伸入支座； D. 框架梁配有 2 排底筋，第一排为 4 25 不伸入支座，第二排为 2 25，伸入支座。 6 主、次梁交接处，应加设 C ，用以承担次梁传来的集中力。 （A）附加箍筋或弯起钢筋；（B）附加箍筋或鸭筋； （C）附加箍筋或吊筋； （D）附加箍筋或浮筋。 7 框架梁中间支座第一排非贯通筋的截断点应在距支座边不小于3/nl处，其中nl指( D )。 A. 该跨梁两端轴线间的距离； B. 该跨梁两端柱子间的距离； C. 该跨梁的净距； D. 支座两边较大的净跨 8 楼面框架梁，当通长筋直径与支座负筋直径一致时，若钢筋需要接长( B )。 A. 在距柱边nl /3 范围内进行 ； B. 在跨中nl /3 范围内进行连接； C. 在跨中nl /4 范围内可以进行连接； D. 只能采用绑扎搭接接长 9 抗震楼面框架梁，当纵向钢筋在端支座的锚固采用直锚时，其在端柱内的水平直锚长度不应少于( D )。 A. aEl ； B. 0.4abEl； C.15d ； D)55.0max(,dhlcaE。 10 图集11G101-1 规定，当梁腹板高度≥ D 须配置梁侧构造钢筋，其规格与根数应符合规范规定。 A.250mm...
