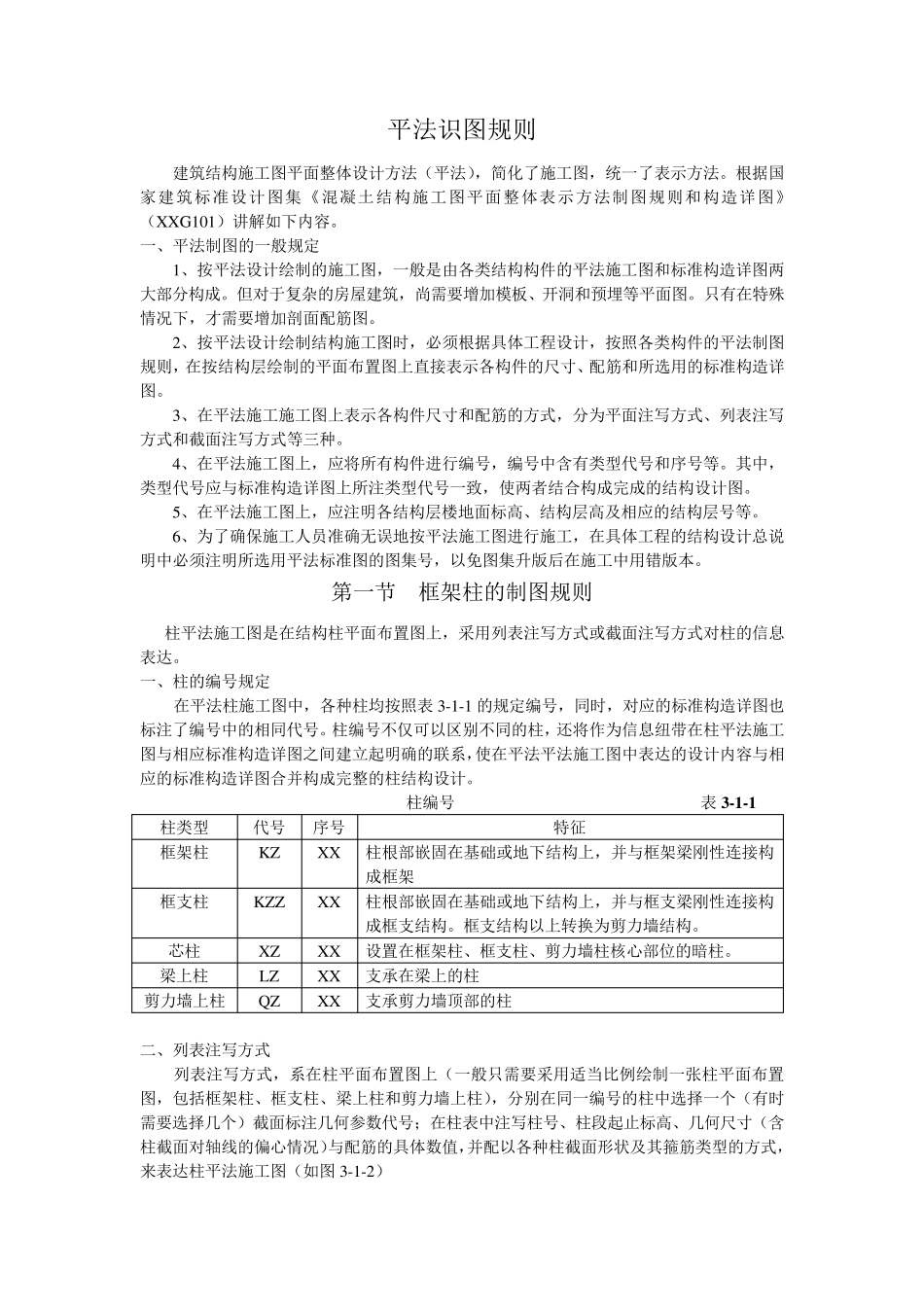

平法识图规则

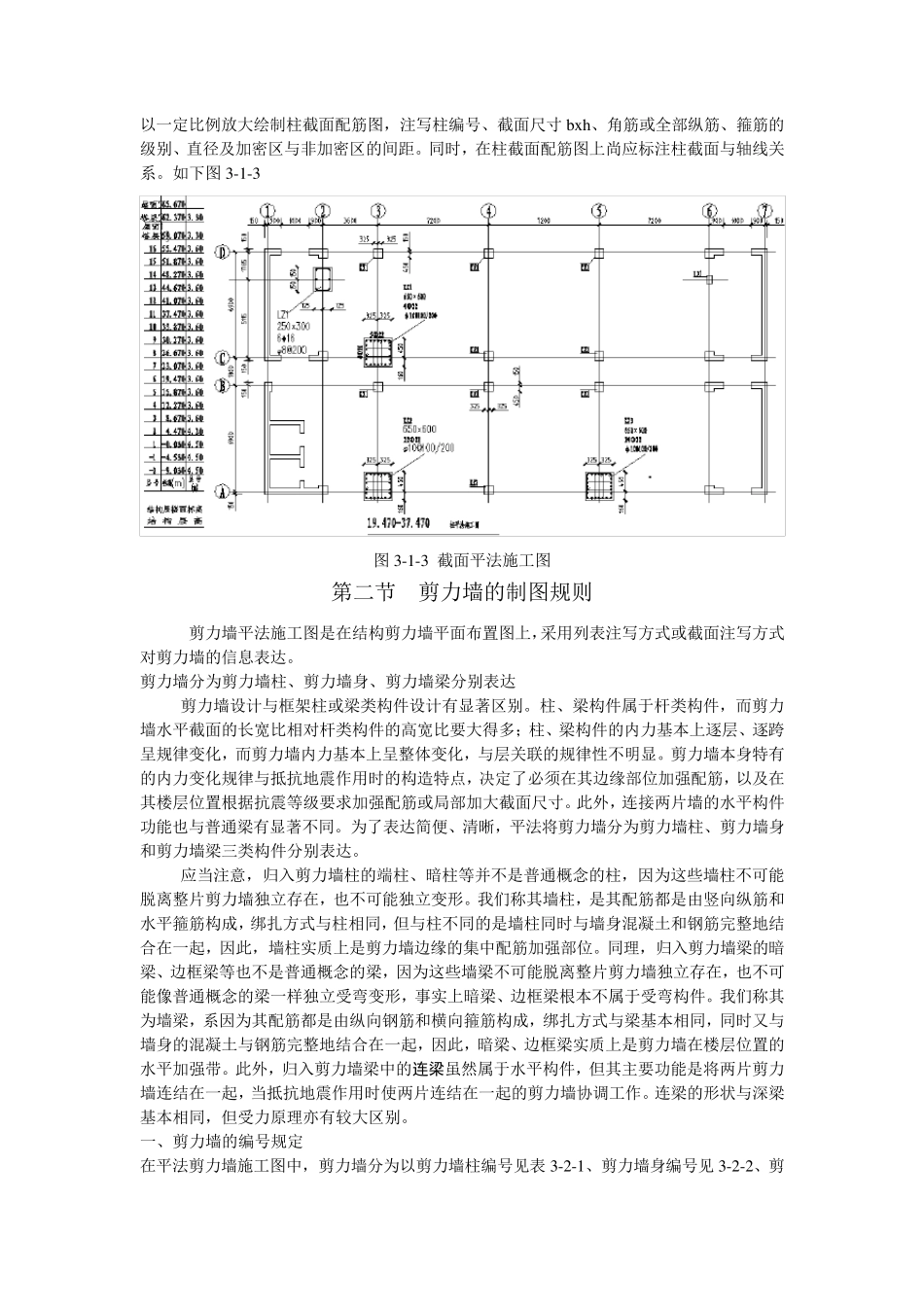

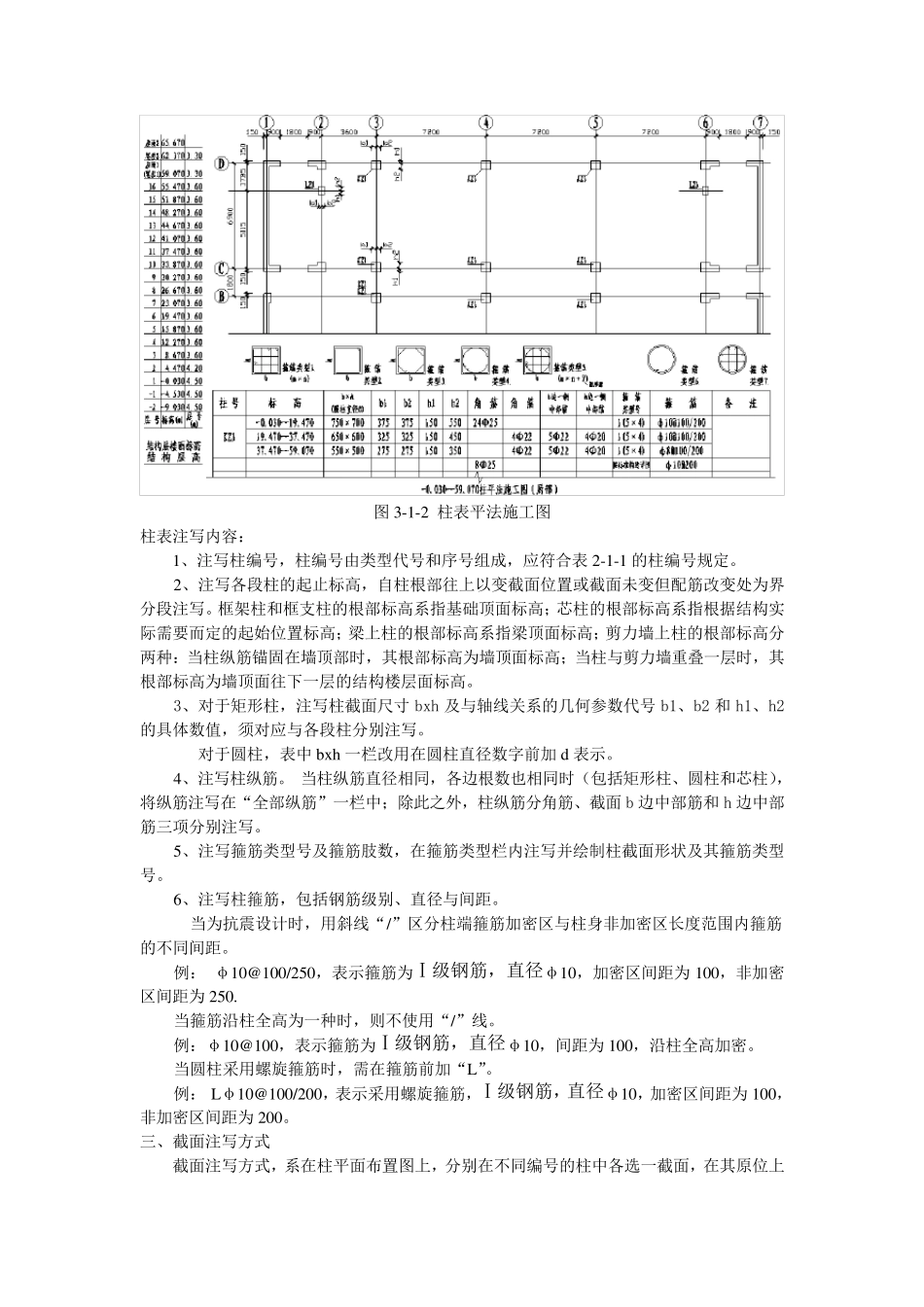

平法识图规则 建筑结构施工图平面整体设计方法（平法），简化了施工图，统一了表示方法。根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）讲解如下内容。 一、平法制图的一般规定 1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。只有在特殊情况下，才需要增加剖面配筋图。 2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。 3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。 4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。 5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。 6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。 第一节 框架柱的制图规则 柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。 一、柱的编号规定 在平法柱施工图中，各种柱均按照表3-1-1 的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。 柱编号 表3 -1 -1 柱类型 代号 序号 特征 框架柱 KZ XX 柱根部嵌固在基础或地下结构上，并与框架梁刚性连接构成框架 框支柱 KZZ XX 柱根部嵌固在基础或地下结构上，并与框支梁刚性连接构成框支结构。框支结构以上转换为剪力墙结构。 芯柱 XZ XX 设置在框架柱、框支柱、剪力墙柱核心部位的暗柱。 梁上柱 LZ XX 支承在梁上的柱 剪力墙上柱 QZ XX 支承剪力墙顶部的柱 二、列表注写方式 列表注写方式，系在柱平面布置图上（一般只需要采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个...
