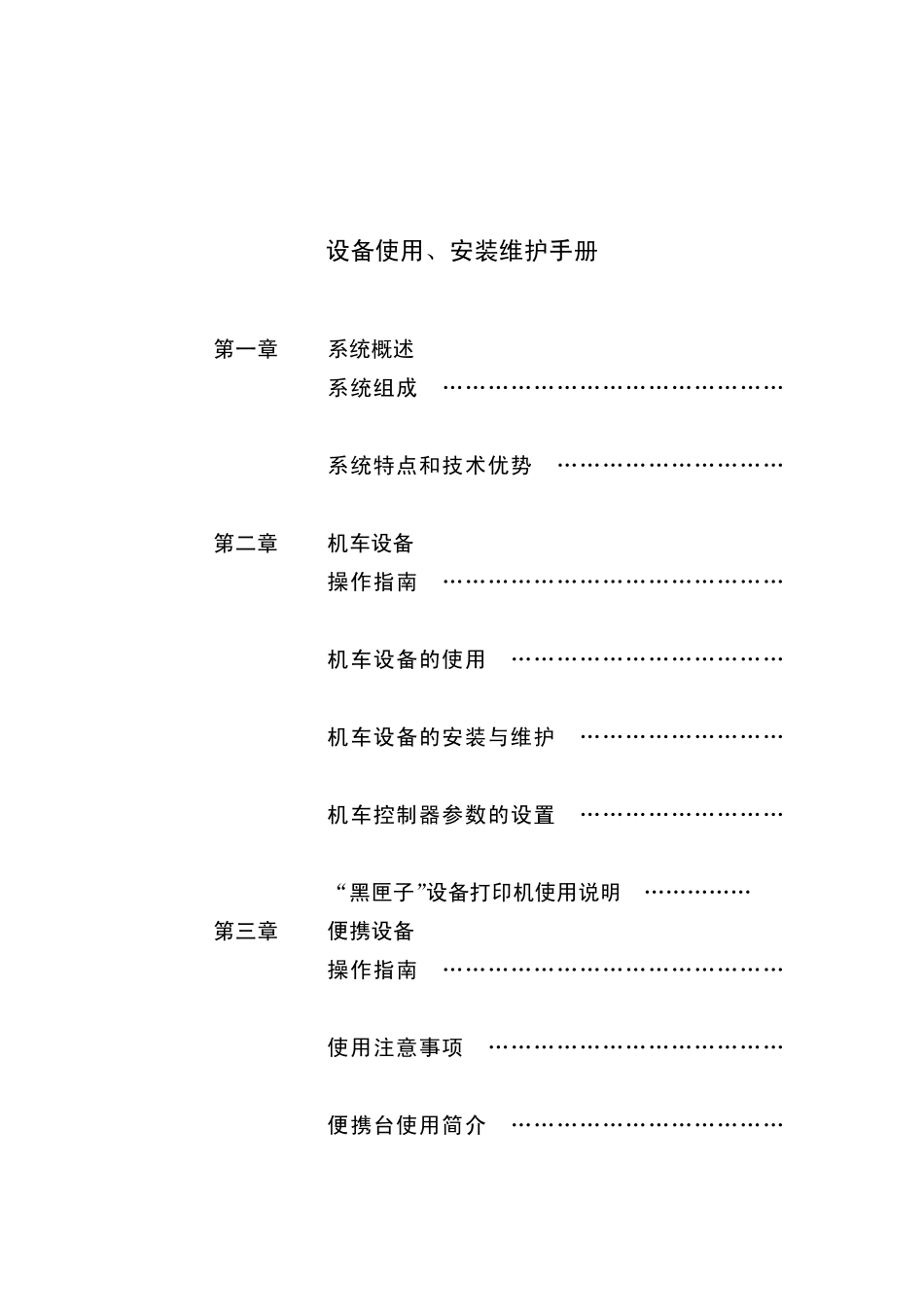

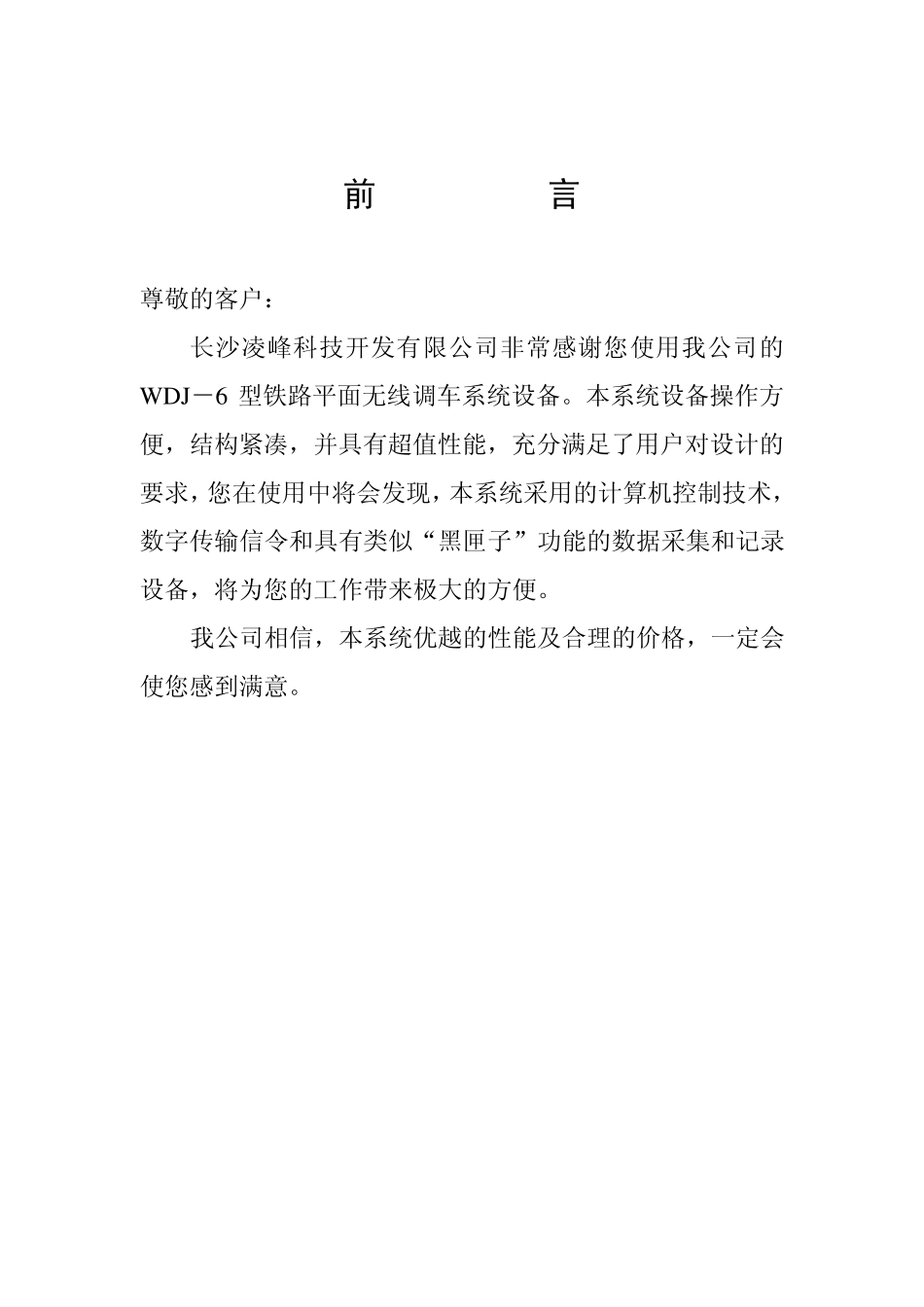

前 言 尊敬的客户： 长沙凌峰科技开发有限公司非常感谢您使用我公司的W DJ－6 型铁路平面无线调车系统设备。本系统设备操作方便，结构紧凑，并具有超值性能，充分满足了用户对设计的要求，您在使用中将会发现，本系统采用的计算机控制技术，数字传输信令和具有类似“黑匣子”功能的数据采集和记录设备，将为您的工作带来极大的方便。 我公司相信，本系统优越的性能及合理的价格，一定会使您感到满意。 设备使用、安装维护手册 第一章 系统概述 1. 系统组成 „„„„„„„„„„„„„„„ 3 2. 系统特点和技术优势 „„„„„„„„„„ 3 第二章 机车设备 1. 操作指南 „„„„„„„„„„„„„„„ 5 2. 机车设备的使用 „„„„„„„„„„„„ 6 3. 机车设备的安装与维护 „„„„„„„„„ 7 4. 机车控制器参数的设置 „„„„„„„„„ 8 5. “黑匣子”设备打印机使用说明 „„„„„ 8 第三章 便携设备 1. 操作指南 „„„„„„„„„„„„„„„ 10 2. 使用注意事项 „„„„„„„„„„„„„ 11 3. 便携台使用简介 „„„„„„„„„„„„ 11 4. 便携台编程 „„„„„„„„„„„„„„ 12 第四章 站调台 1. 站调台简介 „„„„„„„„„„„„„„ 13 2. 站调台的使用 „„„„„„„„„„„„„ 13 3. 站调台的安装维护及注意事项 „„„„„„ 15 第五章 设备技术参数 1. 机车控制器和区长台 „„„„„„„„„„ 17 2. 便携设备 „„„„„„„„„„„„„„„ 18 附录 铁路平面无线调车系统调车指令表 第一章 系统概述 1. 系统组成 WDJ－6型铁路平面无线调车系统由机车设备、固定设备和便携设备组成（图 1）。 机车设备由机车控制器、司机话盒、显示灯、扬声器、天线和馈线组成。具有通话、识别和显示功能。对调车人 员 发 出 的调车指令进行灯显和语音双重识别，但 以灯显为主，同时发出回示音，能即时记录并打印指令、时间等。 区长台由区长控制器、话筒、天线和馈线组成，具有通话和识别调车长发出呼叫信号等功能。 便携设备由专业无线电台加装调车信令控制装置组成。具有通话、向机车发出各种调车指令和呼叫固定设备等功能。 2. 系统特点和技术优势 图 1 W DJ－6 型铁路平面无线调车系统  系统采用单片机控制技术和数字传输信令等先进技术，为指挥调车作业提供了先进、可靠、方便，快捷的技术...
