液压过滤器选型设计

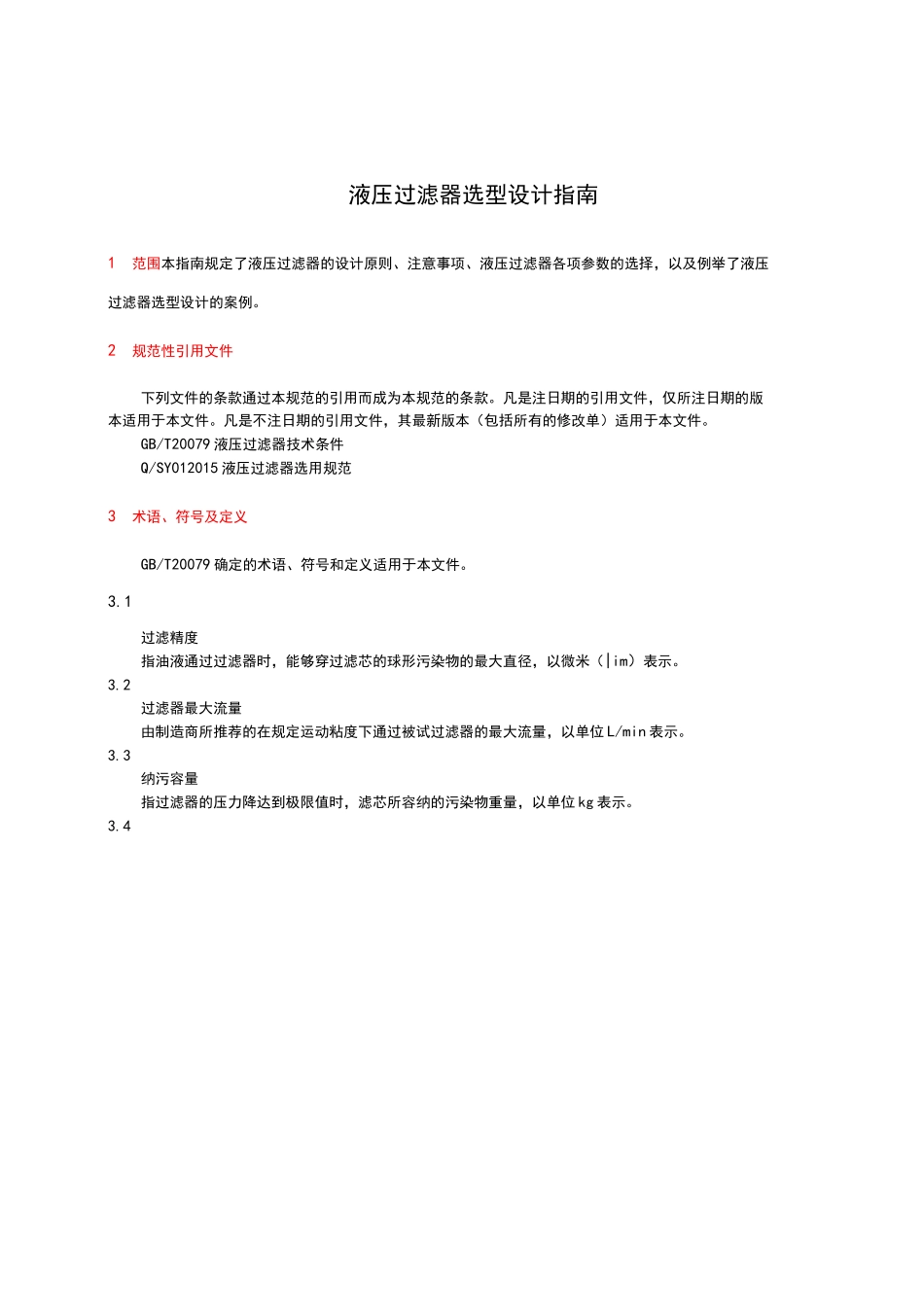

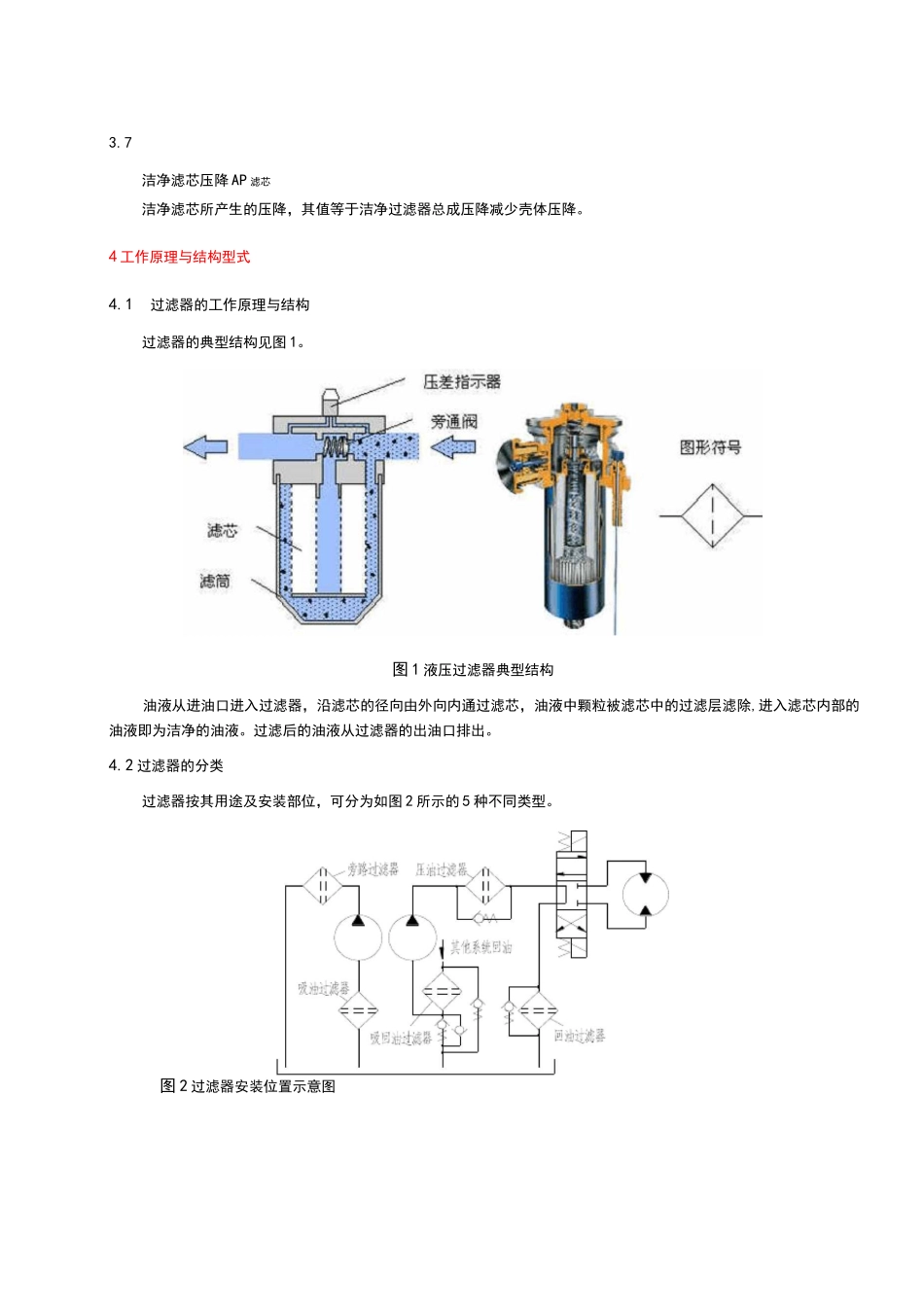

液压过滤器选型设计指南1范围本指南规定了液压过滤器的设计原则、注意事项、液压过滤器各项参数的选择，以及例举了液压过滤器选型设计的案例。2规范性引用文件下列文件的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20079 液压过滤器技术条件Q/SY012015 液压过滤器选用规范3术语、符号及定义GB/T20079 确定的术语、符号和定义适用于本文件。3.1过滤精度指油液通过过滤器时，能够穿过滤芯的球形污染物的最大直径，以微米（|im）表示。3.2过滤器最大流量由制造商所推荐的在规定运动粘度下通过被试过滤器的最大流量，以单位 L/min 表示。3.3纳污容量指过滤器的压力降达到极限值时，滤芯所容纳的污染物重量，以单位 kg 表示。3.4WORD 格式可编辑专业知识整理分享3.7洁净滤芯压降 AP 滤芯洁净滤芯所产生的压降，其值等于洁净过滤器总成压降减少壳体压降。4 工作原理与结构型式4.1过滤器的工作原理与结构过滤器的典型结构见图 1。图 1 液压过滤器典型结构油液从进油口进入过滤器，沿滤芯的径向由外向内通过滤芯，油液中颗粒被滤芯中的过滤层滤除,进入滤芯内部的油液即为洁净的油液。过滤后的油液从过滤器的出油口排出。4.2 过滤器的分类过滤器按其用途及安装部位，可分为如图 2 所示的 5 种不同类型。图 2 过滤器安装位置示意图WORD 格式可编辑专业知识整理分享设计系统时采用哪种或哪几种过滤方式的组合应根据系统液压元件类型，工况，成本和整机布置综合考虑，可参考表 1 所示优缺点设计最优的系统过滤方案，其中，吸油过滤容易导致液压泵吸空，建议尽量不采用高精度吸油过滤方案。表 1 不同过滤方式的优缺点5主参数及设计要求5.1过滤精度过滤器的精度等级应根据系统液压元件类型来确定。表 2 过滤器精度选择5.3过滤效率为提高过滤效率，必须提高过滤器的过滤比，并保证其压降在允许范围内。5.4过滤能力过滤能力指一定压力降下允许通过过滤器的最大流量，一般用过滤器的有效过滤面积（滤芯上能通过油液的总面积）来表示。过滤器的过滤能力还应根据过滤器在液压系统中的安装位置来考虑，如过滤器安装在吸油管路上时，其过滤能力应为泵流量的两倍以上。专业知识整理分享WORD 格式可编辑专业知识整理分享5.5 使用寿命过滤器滤芯应有较大的纳污容量，良好的抗腐蚀性能，并能在规定的温度持久地...
