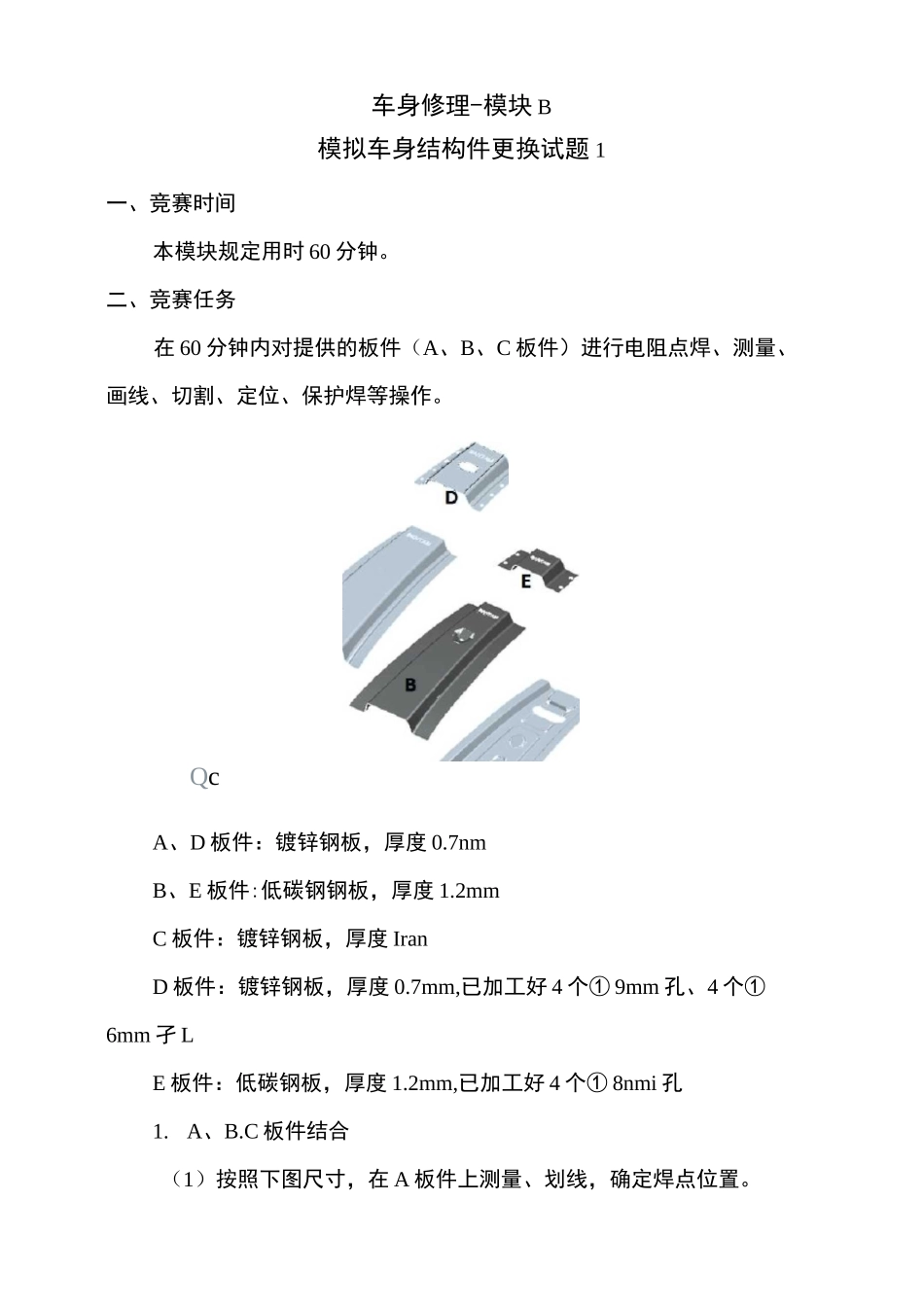

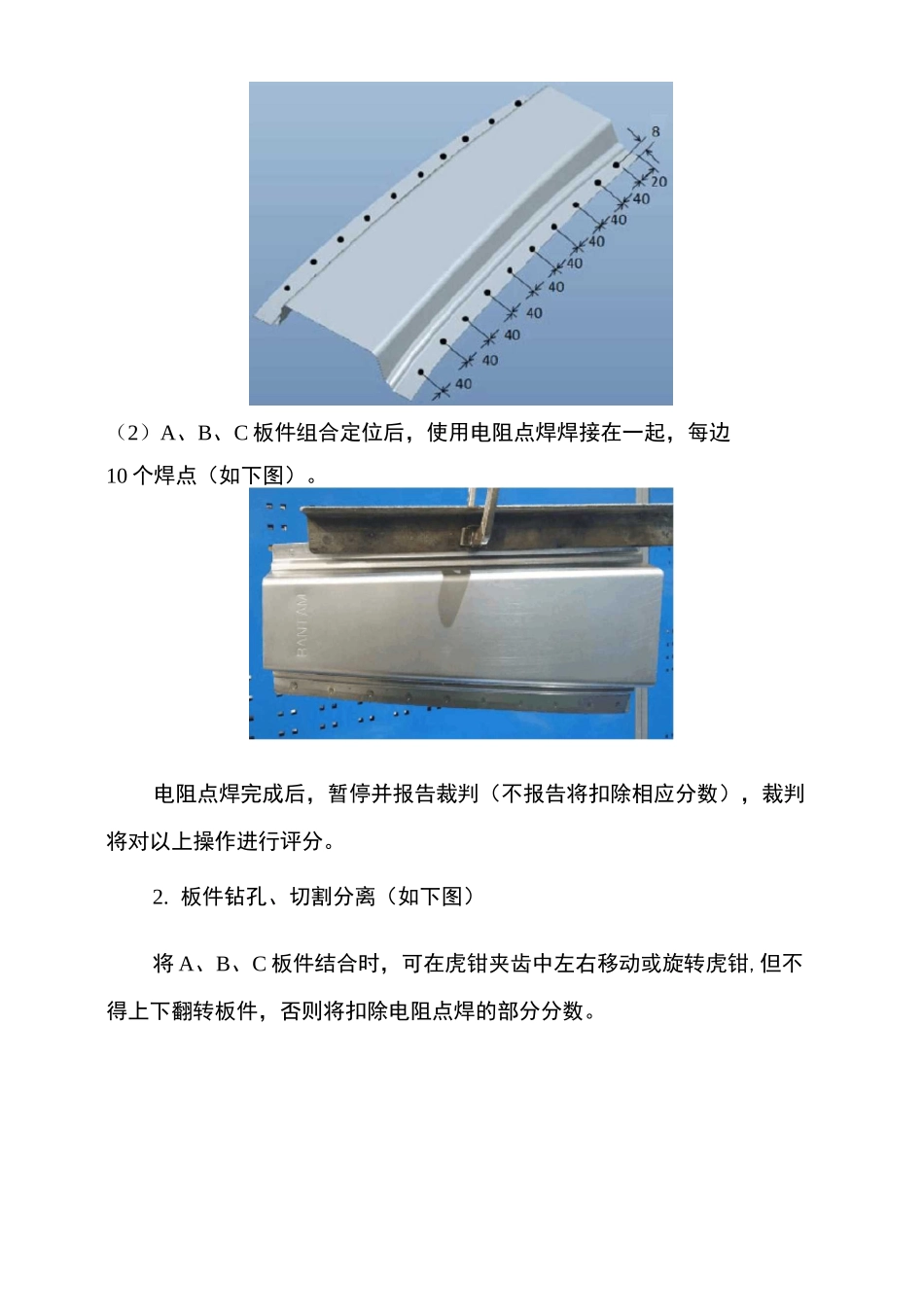

车身修理-模块 B模拟车身结构件更换试题 1一、竞赛时间本模块规定用时 60 分钟。二、竞赛任务在 60 分钟内对提供的板件(A、B、C 板件)进行电阻点焊、测量、画线、切割、定位、保护焊等操作。QcA、D 板件:镀锌钢板,厚度 0.7nmB、E 板件:低碳钢钢板,厚度 1.2mmC 板件:镀锌钢板,厚度 IranD 板件:镀锌钢板,厚度 0.7mm,已加工好 4 个① 9mm 孔、4 个①6mm 孑 LE 板件:低碳钢板,厚度 1.2mm,已加工好 4 个① 8nmi 孔1.A、B.C 板件结合(1)按照下图尺寸,在 A 板件上测量、划线,确定焊点位置。(2)A、B、C 板件组合定位后,使用电阻点焊焊接在一起,每边10 个焊点(如下图)。电阻点焊完成后,暂停并报告裁判(不报告将扣除相应分数),裁判将对以上操作进行评分。2. 板件钻孔、切割分离(如下图)将 A、B、C 板件结合时,可在虎钳夹齿中左右移动或旋转虎钳,但不得上下翻转板件,否则将扣除电阻点焊的部分分数。(1)根据 D 板长度尺寸,切割分离 A 板件(如下图)。(2)根据 E 板长度尺寸,切割分离 B 板件(如下图)。(3)对 E 板件进行定位、焊接。把 E 板件安装在 B 板上,进行对接焊(连续焊)。注:两端接口不需要整条焊接,只焊接 B 板平面部位即可。焊接时要求采取横焊姿势,焊接过程中不可翻转(如下图)。(4)对 D 板件进行定位、焊接。把 D 板件安装在 A 板上,进行对接焊(连续点焊)和塞孔焊。焊接时要求采取横焊姿势,焊接过程中不可翻转(如下图)。三、操作程序1.选手按照工作人员指示进入比赛场地。2.裁判确认选手号码是否与比赛程序相符。3. 裁判给选手提供 A、B、C、D、E 板件和试焊片(保护焊和电阻点焊)。4. 选手 1 分钟准备,裁判计时,比赛开始。5. 选手穿戴个人防护用品。选手未穿戴好防护用品便开始操作裁判要制止并要求选手穿戴好防护用品。6. 选手将 A、B、C 板件进行组合、夹持、定位。7. 选手调整电阻点焊设备,然后把 A、B、C 板件焊接在一起。电阻点焊完成后,暂停并报告裁判(不报告将扣除相应分数),裁判将对以上操作进行评分。8.根据 D、E 板件长度尺寸,分别剥离 A 板和 B 板件。板件分离后,选手暂停操作并举手示意,裁判停表,以便进行部分项目评分。经裁判示意后选手方可继续操作;去除后的板件要给裁判评分。9.选手分别将 E 板、D 板安装在组合件上,定位、夹紧后使用气体保护焊按照要求进行焊接。焊接结束后...
