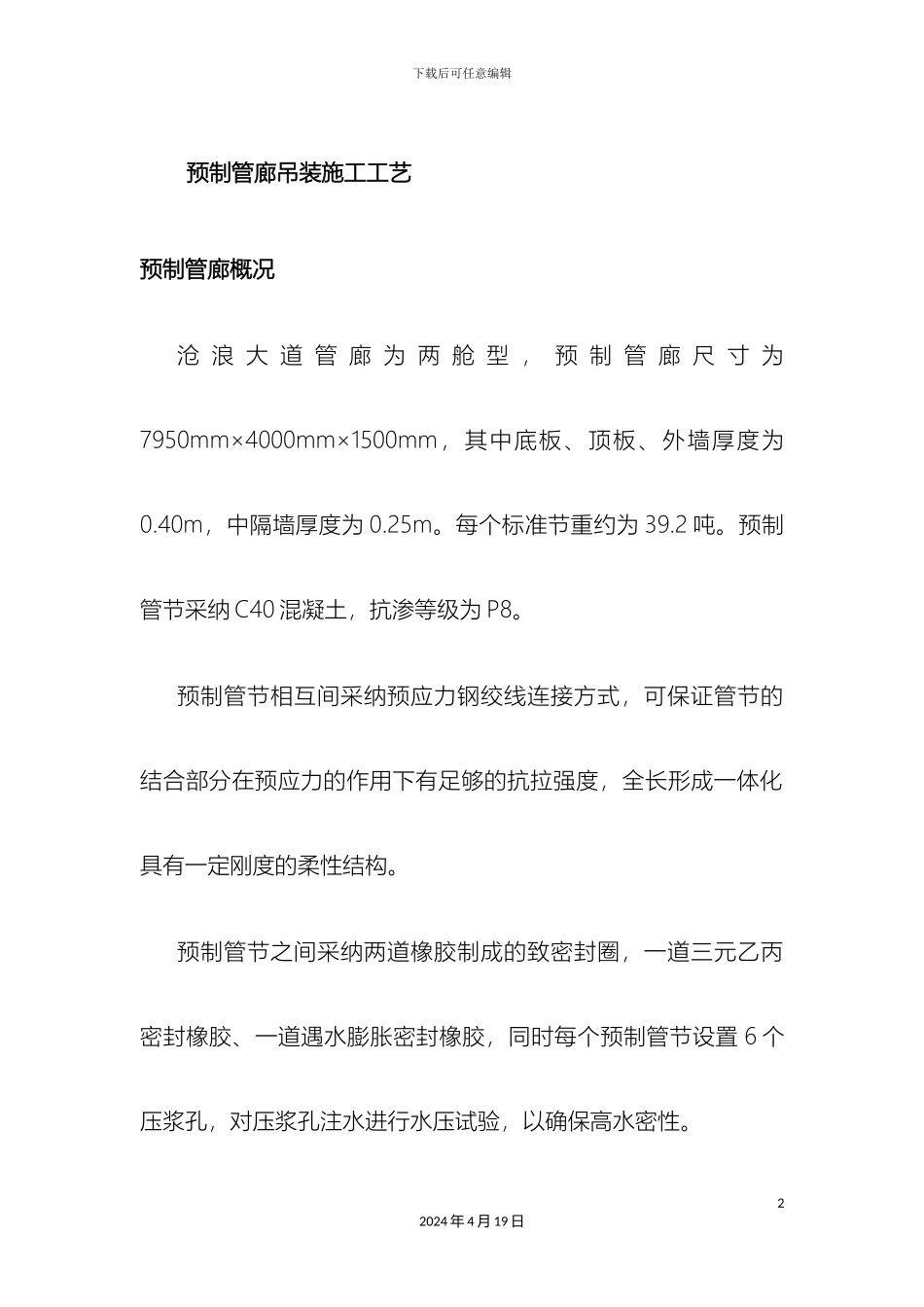

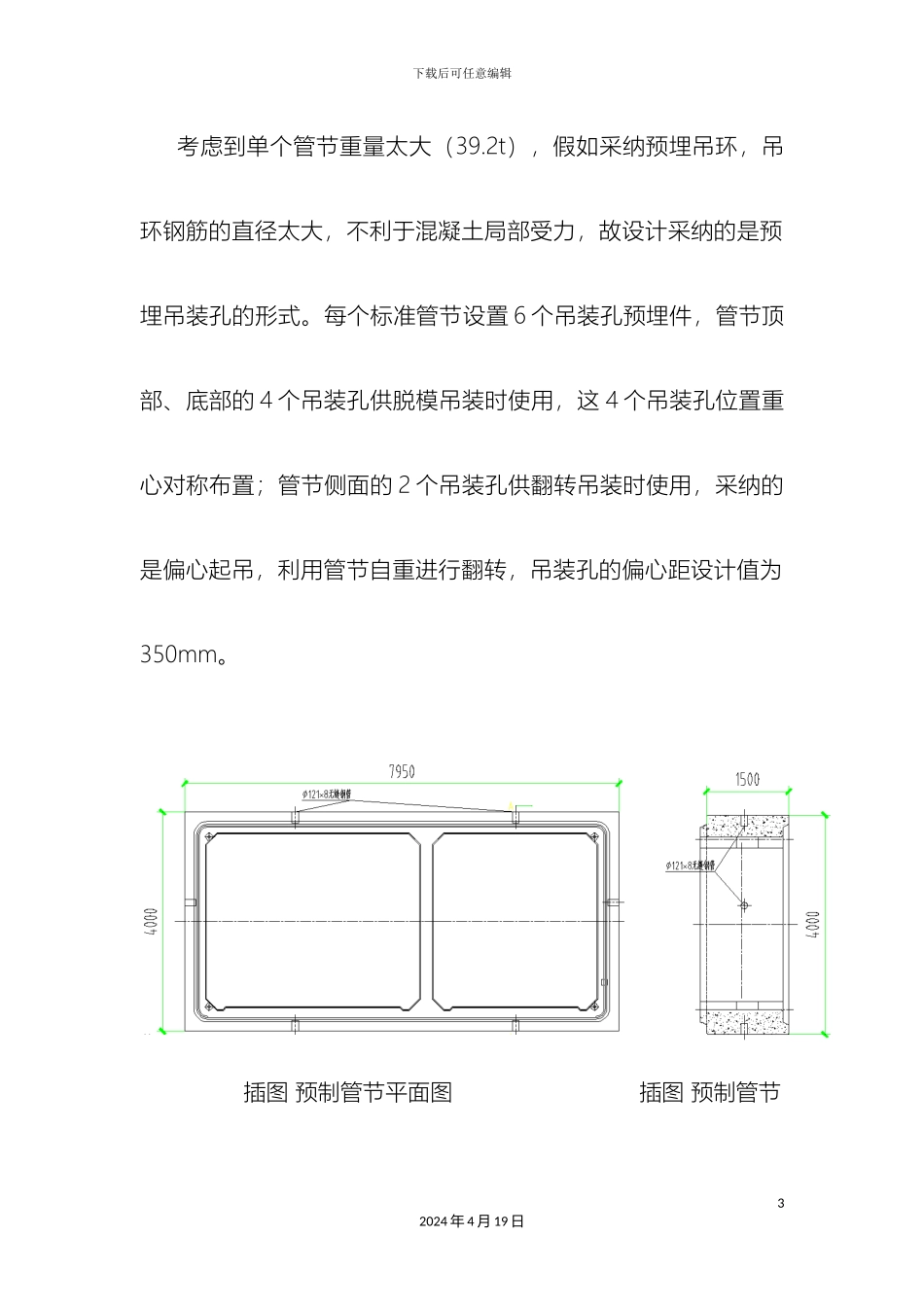

下载后可任意编辑预制管廊吊装施工工艺12024 年 4 月 19 日下载后可任意编辑 预制管廊吊装施工工艺预制管廊概况沧 浪 大 道 管 廊 为 两 舱 型 , 预 制 管 廊 尺 寸 为7950mm×4000mm×1500mm,其中底板、顶板、外墙厚度为0.40m,中隔墙厚度为 0.25m。每个标准节重约为 39.2 吨。预制管节采纳 C40 混凝土,抗渗等级为 P8。预制管节相互间采纳预应力钢绞线连接方式,可保证管节的结合部分在预应力的作用下有足够的抗拉强度,全长形成一体化具有一定刚度的柔性结构。预制管节之间采纳两道橡胶制成的致密封圈,一道三元乙丙密封橡胶、一道遇水膨胀密封橡胶,同时每个预制管节设置 6 个压浆孔,对压浆孔注水进行水压试验,以确保高水密性。22024 年 4 月 19 日下载后可任意编辑考虑到单个管节重量太大(39.2t),假如采纳预埋吊环,吊环钢筋的直径太大,不利于混凝土局部受力,故设计采纳的是预埋吊装孔的形式。每个标准管节设置 6 个吊装孔预埋件,管节顶部、底部的 4 个吊装孔供脱模吊装时使用,这 4 个吊装孔位置重心对称布置;管节侧面的 2 个吊装孔供翻转吊装时使用,采纳的是偏心起吊,利用管节自重进行翻转,吊装孔的偏心距设计值为350mm。 插图 预制管节平面图 插图 预制管节32024 年 4 月 19 日下载后可任意编辑立面吊装场地及周边环境吊装场地从西向东依次为:基槽、边坡、人行道、非机动车道、绿化带、机动车道。42024 年 4 月 19 日下载后可任意编辑插图 道路规划布置示意图插图 吊装现场路况图施工平面布置根据现场路况条件、构件的起吊重量、吊具的重量,我单位拟采纳高低跨龙门吊进行预制管廊的吊装作业,龙门吊的额定起重量为 60t,跨度为 30m。基坑深度约 6.5m,一端轨道设置在基坑底部,支腿高度 14.5m;另一端设置在基坑上的机动车道上,支腿高度 8m,轨道基础为厂家特制的钢结构轨道形式。52024 年 4 月 19 日下载后可任意编辑插图 龙门吊总体构造图插图 龙门吊侧面示意图施工流程62024 年 4 月 19 日下载后可任意编辑1、龙门吊就位 龙门吊在其掉前需要龙门吊整体的水平,避开一边高一边低;同时需要检查轨道是否安装牢固,和钢丝绳的安全性能。2、预制管廊的卸车 运输车辆停到指定位置(非机动车道),运输工人解除运输固定绳索,吊装工人换上专用吊具,确保吊装孔与插销连接稳定,然后用龙门吊进行四点起吊,详见下图。插图 管节卸车示意图(...
