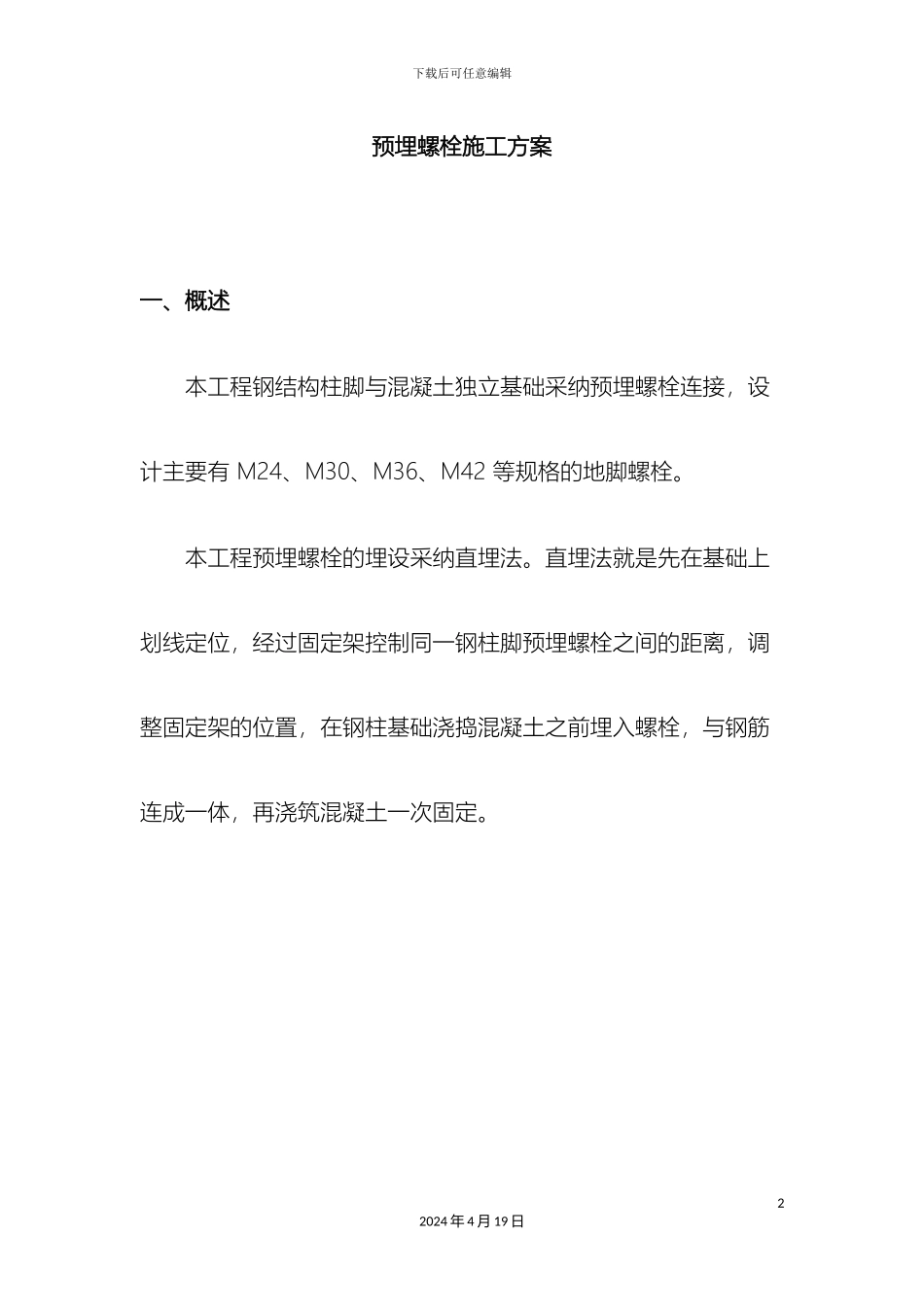

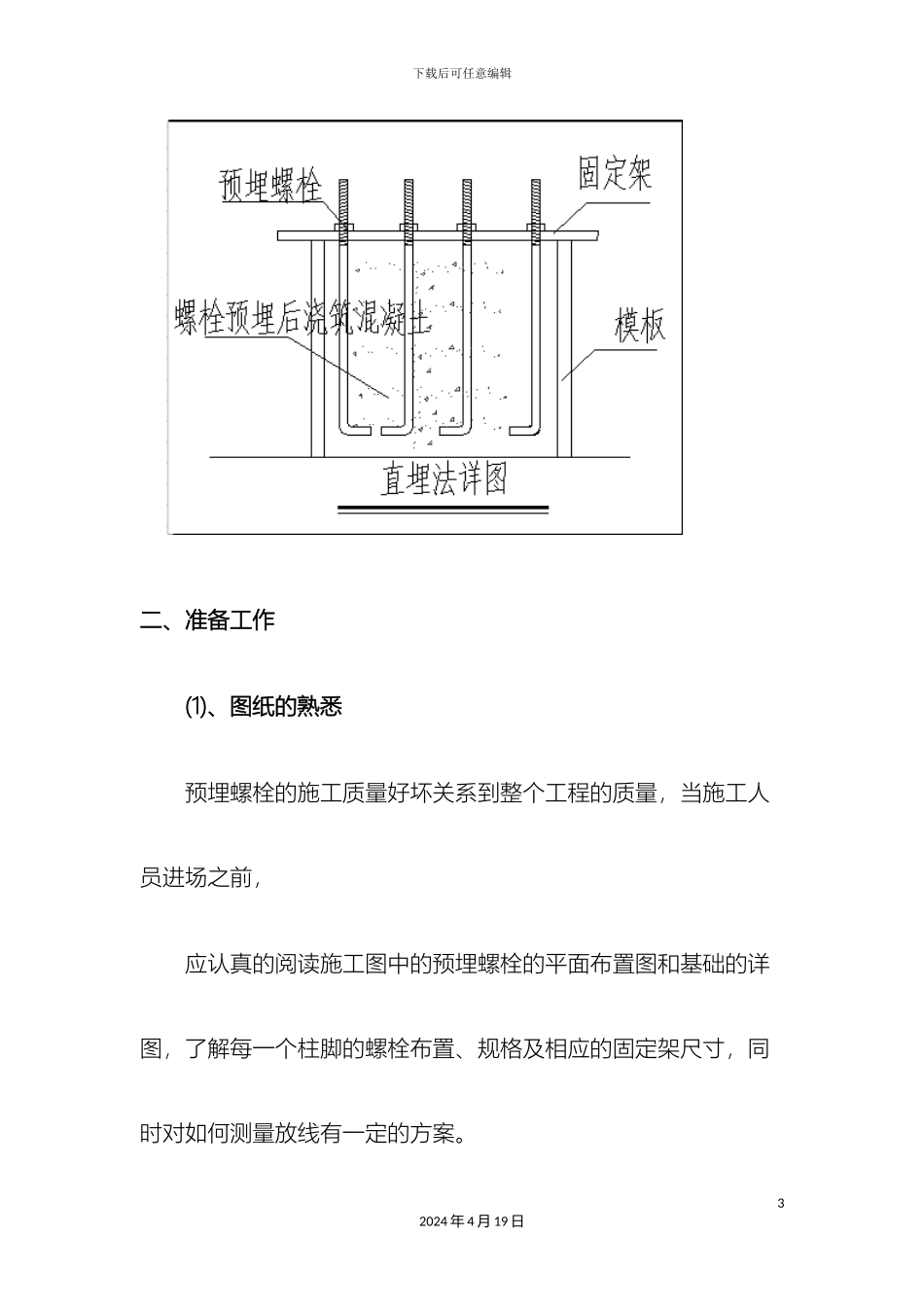

下载后可任意编辑预埋螺栓施工方案终稿12024 年 4 月 19 日下载后可任意编辑预埋螺栓施工方案一、概述本工程钢结构柱脚与混凝土独立基础采纳预埋螺栓连接，设计主要有 M24、M30、M36、M42 等规格的地脚螺栓。 本工程预埋螺栓的埋设采纳直埋法。直埋法就是先在基础上划线定位，经过固定架控制同一钢柱脚预埋螺栓之间的距离，调整固定架的位置，在钢柱基础浇捣混凝土之前埋入螺栓，与钢筋连成一体，再浇筑混凝土一次固定。 22024 年 4 月 19 日下载后可任意编辑 二、准备工作(1)、图纸的熟悉预埋螺栓的施工质量好坏关系到整个工程的质量，当施工人员进场之前，应认真的阅读施工图中的预埋螺栓的平面布置图和基础的详图，了解每一个柱脚的螺栓布置、规格及相应的固定架尺寸，同时对如何测量放线有一定的方案。32024 年 4 月 19 日下载后可任意编辑1(2)、材料准备当基础开始施工，预埋螺栓即可进场，在进场前对预埋螺栓的原材料质量及外观质量进行检查，原材料检查的项目有：圆钢质量证明文件；螺栓出厂合格证，螺母质量证明书及出厂合格证；外观检查的项目有：螺栓的直径；螺栓的长度；螺栓的弯起长度；螺栓螺纹的长度；螺栓螺纹的质量（可随机按比例抽取，用螺母拧入，看拧入是否顺畅，咬合是否严密）；还应准备部分 φ 6～φ 10 的钢筋及 φ 3.2E40XX 型焊条，以备螺栓与钢筋固定使用。(3)、工具准备42024 年 4 月 19 日下载后可任意编辑在预埋螺栓施工过程中使用的工具主要有；A、测量工具；经纬仪；水准仪（配塔尺）；钢卷尺（5m、50m）；水平尺；线锤；为了保证预埋螺栓的施工质量，经纬仪、水准仪、钢卷尺等施工测量工具必须经计量部门进行定期鉴定，使用时必须在有效期内。经纬仪：一般钢结构工程采纳精度在 2s 级以上的光学经纬仪，对于高层钢结构工程宜采纳激光经纬仪，其精度应在 1/ 之内。水准仪：按国家三、四等水准测量及工程测量用途要求，其精度应在±3.0 ㎜/km。钢卷尺：应选用经过计量单位校准的钢卷尺，但在使用时应52024 年 4 月 19 日下载后可任意编辑注意温度对测量值的影响：温度改正数=0.000011(t－t0)L式中 L—测量长度； t—测量时的温度； t0—标定长度时的温度，20℃。B、螺栓固定架，螺栓固定架应有深化设计排料，工厂制作，在使用前应进行认真的检查，检查的项目有：螺孔的个数、直径、排列方式、螺孔与螺孔之间的距离。一般螺孔的直径比螺栓的直径 0.5 ㎜，在固定架使...
