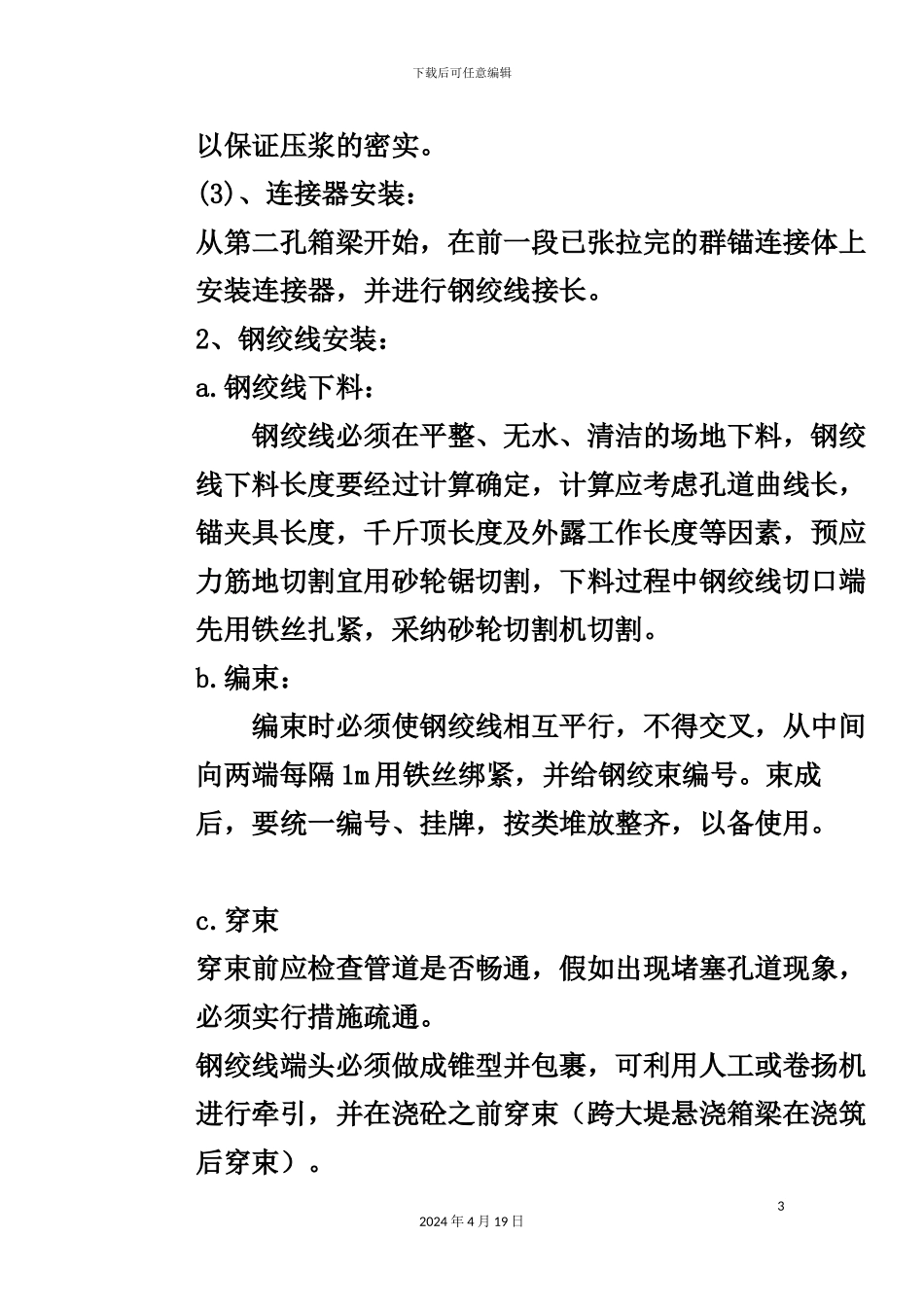

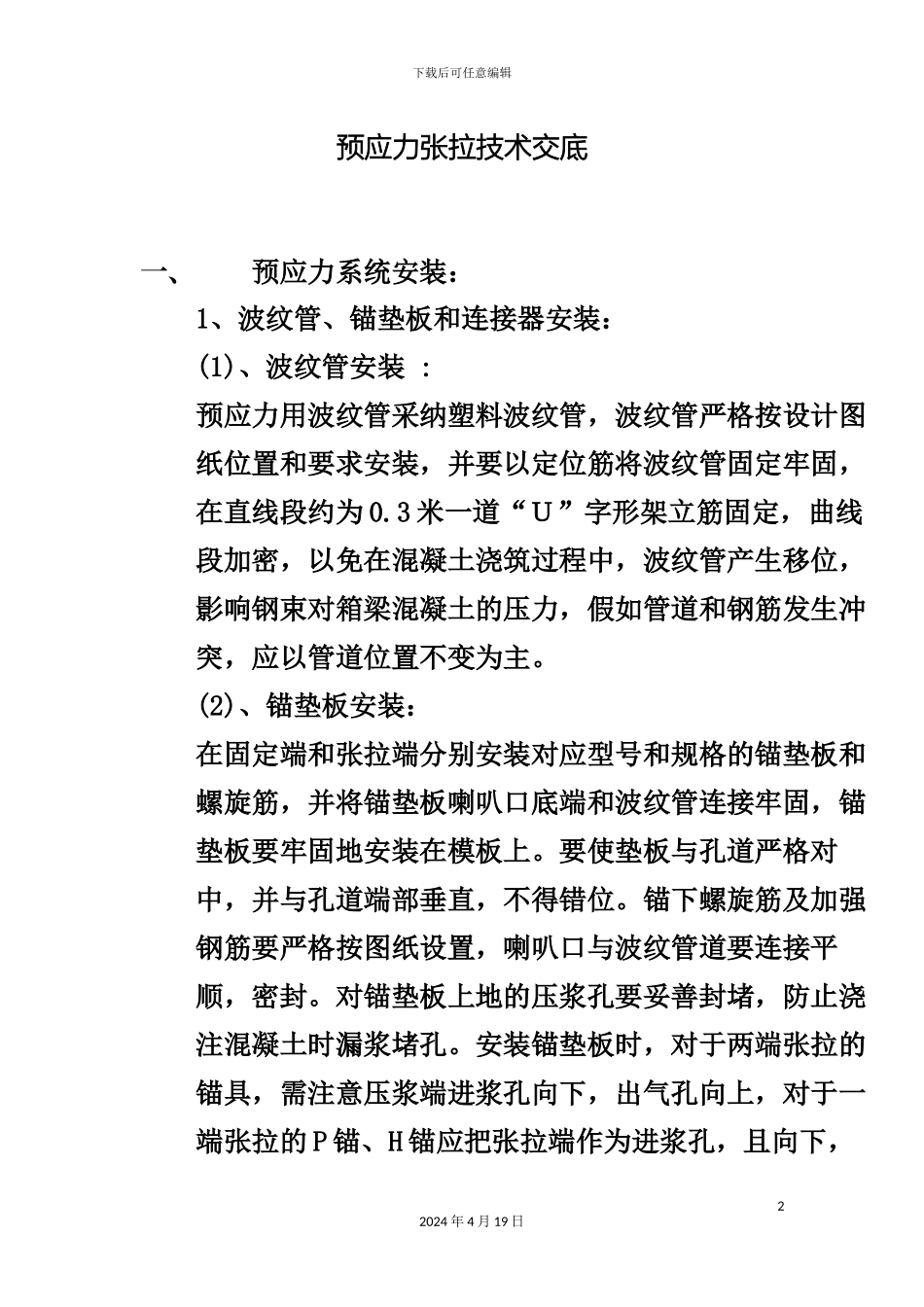

下载后可任意编辑预应力张拉技术交底 MicrosoftWord文档12024 年 4 月 19 日下载后可任意编辑预应力张拉技术交底一、预应力系统安装： 1、波纹管、锚垫板和连接器安装： (1)、波纹管安装 : 预应力用波纹管采纳塑料波纹管，波纹管严格按设计图纸位置和要求安装，并要以定位筋将波纹管固定牢固，在直线段约为 0.3 米一道“Ｕ”字形架立筋固定，曲线段加密，以免在混凝土浇筑过程中，波纹管产生移位，影响钢束对箱梁混凝土的压力，假如管道和钢筋发生冲突，应以管道位置不变为主。 (2)、锚垫板安装： 在固定端和张拉端分别安装对应型号和规格的锚垫板和螺旋筋，并将锚垫板喇叭口底端和波纹管连接牢固，锚垫板要牢固地安装在模板上。要使垫板与孔道严格对中，并与孔道端部垂直，不得错位。锚下螺旋筋及加强钢筋要严格按图纸设置，喇叭口与波纹管道要连接平顺，密封。对锚垫板上地的压浆孔要妥善封堵，防止浇注混凝土时漏浆堵孔。安装锚垫板时，对于两端张拉的锚具，需注意压浆端进浆孔向下，出气孔向上，对于一端张拉的 P 锚、H 锚应把张拉端作为进浆孔，且向下，22024 年 4 月 19 日下载后可任意编辑以保证压浆的密实。 (3)、连接器安装： 从第二孔箱梁开始，在前一段已张拉完的群锚连接体上安装连接器，并进行钢绞线接长。 2、钢绞线安装： a.钢绞线下料： 钢绞线必须在平整、无水、清洁的场地下料，钢绞线下料长度要经过计算确定，计算应考虑孔道曲线长，锚夹具长度，千斤顶长度及外露工作长度等因素，预应力筋地切割宜用砂轮锯切割，下料过程中钢绞线切口端先用铁丝扎紧，采纳砂轮切割机切割。 b.编束： 编束时必须使钢绞线相互平行，不得交叉，从中间向两端每隔 1m 用铁丝绑紧，并给钢绞束编号。束成后，要统一编号、挂牌，按类堆放整齐，以备使用。 c.穿束 穿束前应检查管道是否畅通，假如出现堵塞孔道现象，必须实行措施疏通。 钢绞线端头必须做成锥型并包裹，可利用人工或卷扬机进行牵引，并在浇砼之前穿束（跨大堤悬浇箱梁在浇筑后穿束）。 32024 年 4 月 19 日下载后可任意编辑穿束时在管道内穿入一根引索，利用引索将钢丝引出，将钢丝另一端与钢束拖头连在一起，用卷扬机将钢束拉出。 3、横向预应力安装 横向预应力钢绞线及波纹管在纵向预应力管道安装完毕后安装。采纳人工穿束，把钢绞线一头用扎花锚锚固，另一头慢慢穿入扁型波纹管道内。 固定端挤压头：挤压器型号 GYJA 型，配用油泵 ZB4-...
