预备车间二期工程测量方案VIP专享

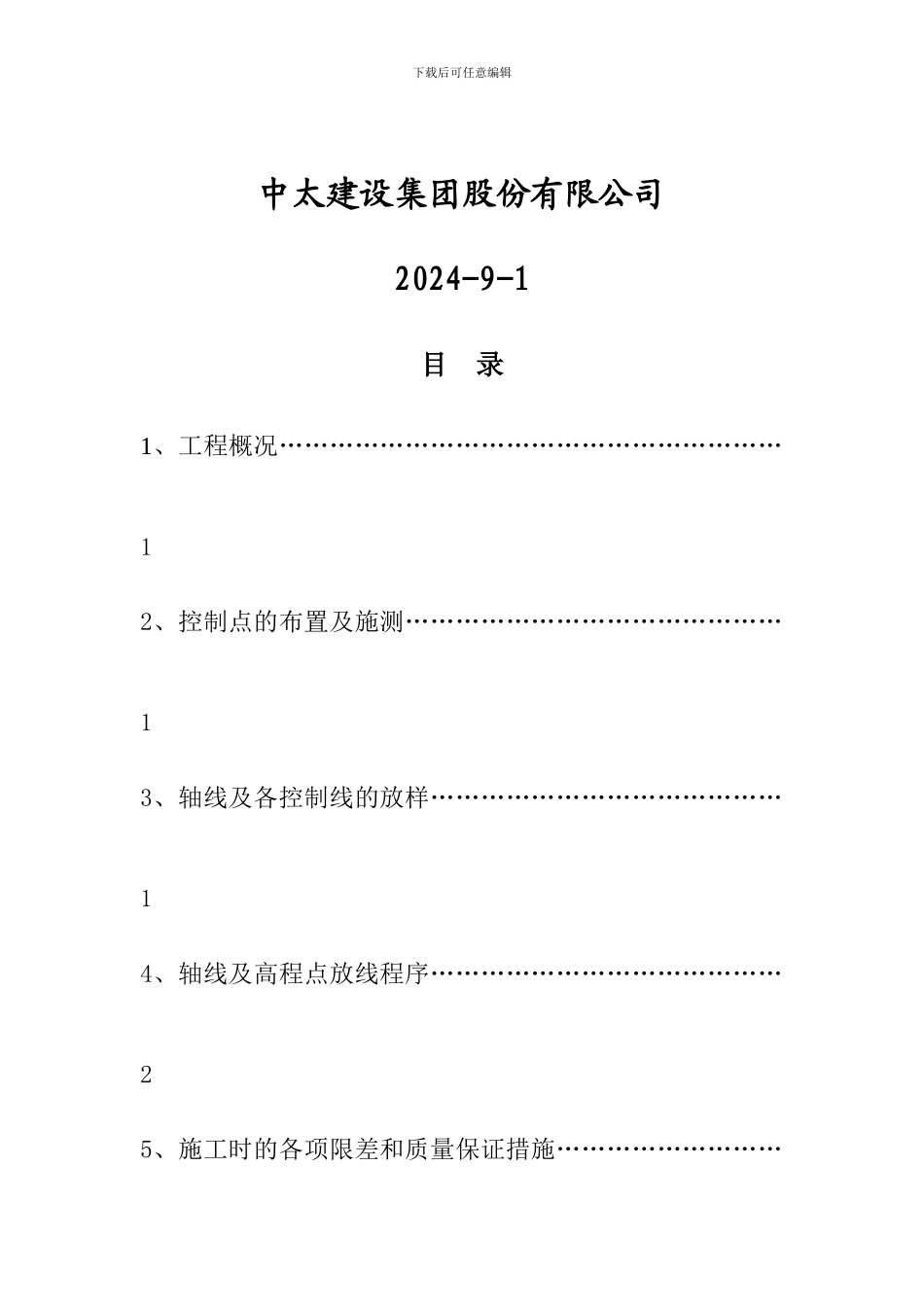

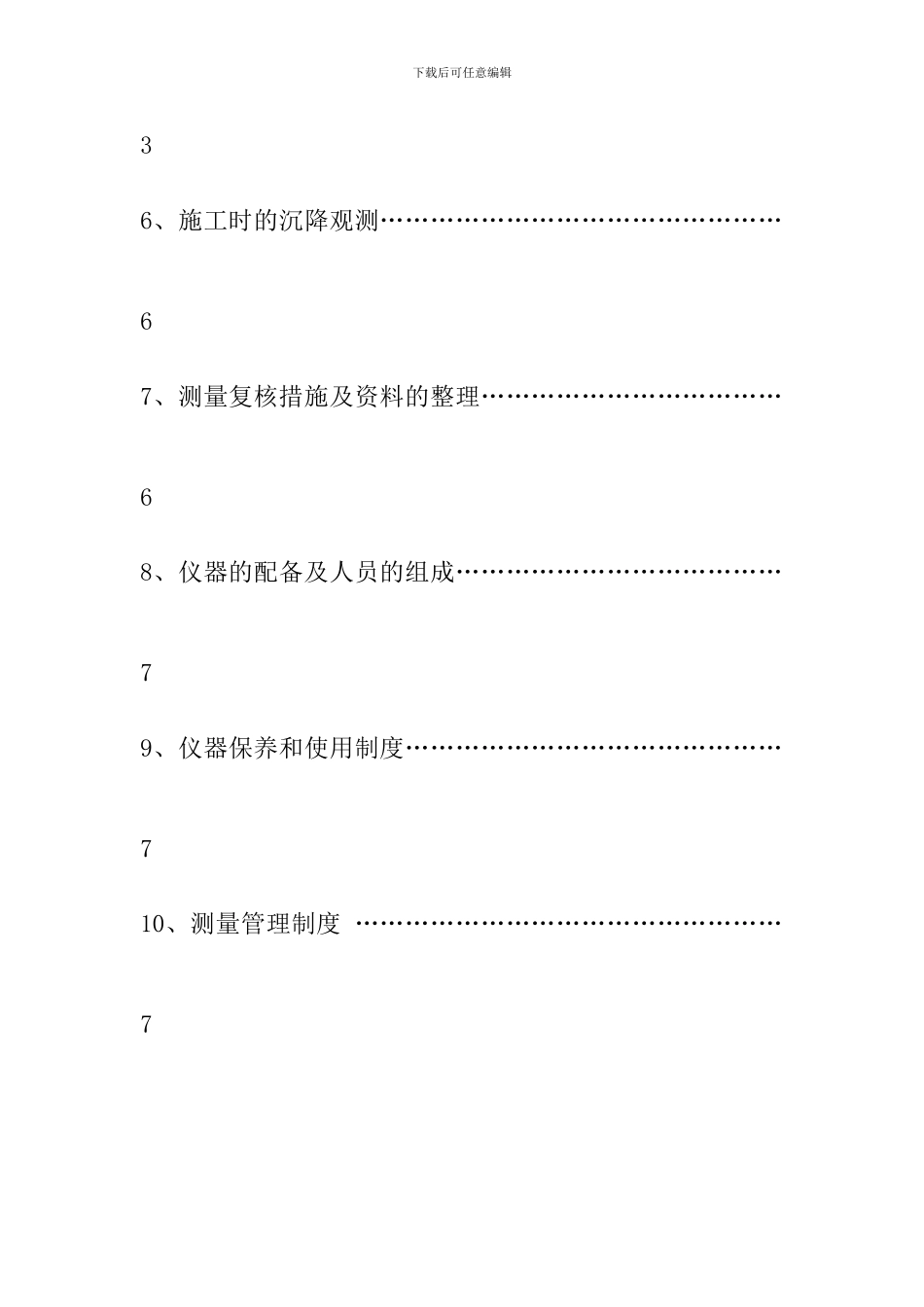

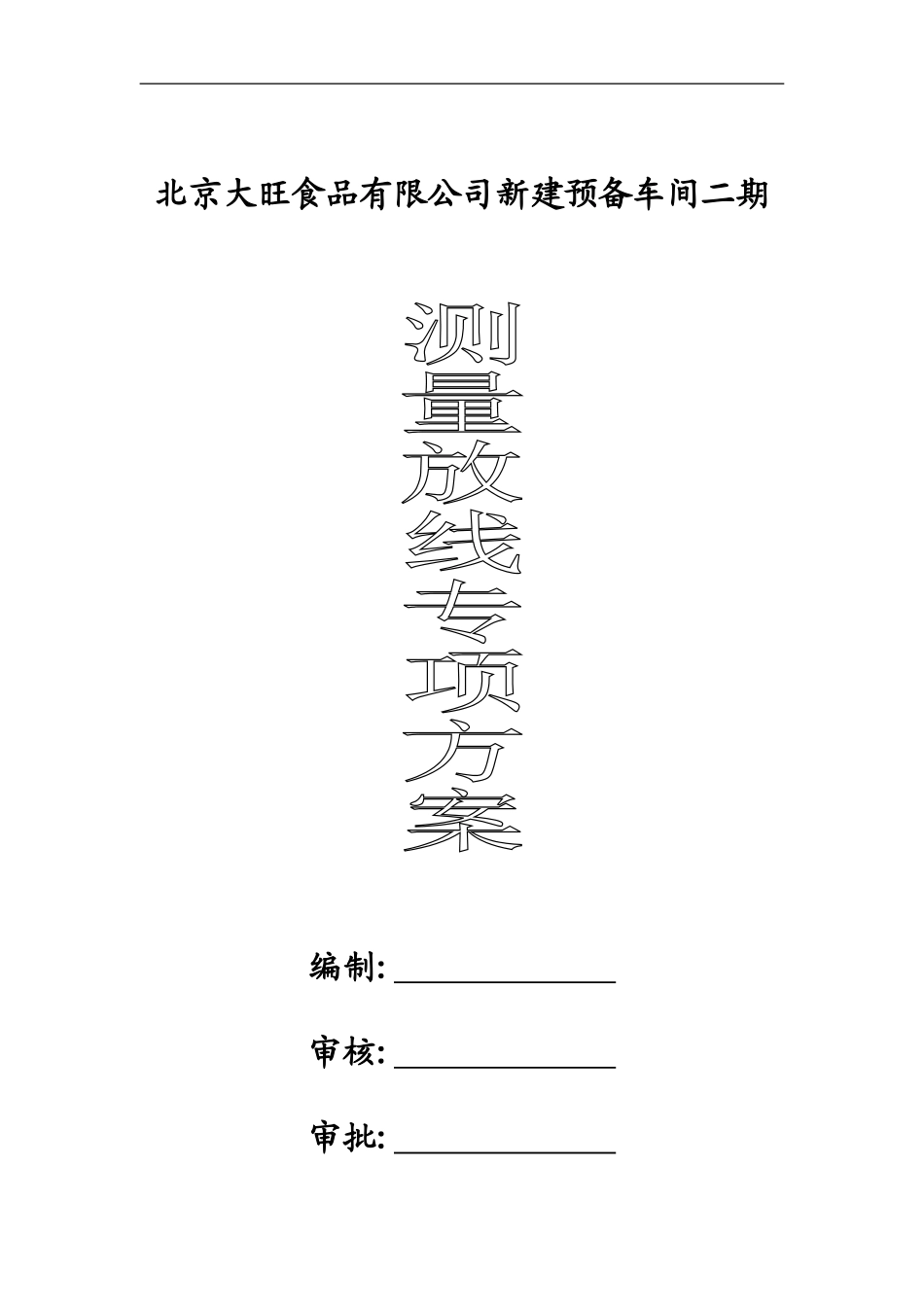

北京大旺食品有限公司新建预备车间二期编制: 审核: 审批: 下载后可任意编辑中太建设集团股份有限公司2024-9-1目 录1、工程概况……………………………………………………1 2、控制点的布置及施测………………………………………1 3、轴线及各控制线的放样……………………………………14、轴线及高程点放线程序……………………………………25、施工时的各项限差和质量保证措施………………………下载后可任意编辑36、施工时的沉降观测…………………………………………67、测量复核措施及资料的整理………………………………68、仪器的配备及人员的组成…………………………………79、仪器保养和使用制度………………………………………710、测量管理制度 ……………………………………………7下载后可任意编辑1.工程概况北京大旺食品有限公司新建预备车间二期工程位于北京市平谷区兴谷经济开发区 8 号旺旺厂内，建筑面积 4976.71m2，结构形式：厂房单层钢排架结构，附房为单层混凝土框架结构。建筑物檐高 9m，室内外高差 1000mm，±0.000 相称于厂区道路以上 1000mm。基础为钢筋混凝土承台独立柱基础结构，埋深-2.600m。2.控制点的布置及施测2.1 从场地实际情况看，室外工程后期施工，拟建建筑物的四周场地狭小，故南北向和东西向控制点集中布设在东侧围墙和北侧的原有混凝土路面上，西侧和南侧只布设远向复核控制点。2.2 布设的控制点均引至四周永久性建筑物或公路上，且规定通视，采纳正倒下载后可任意编辑镜分中法投侧轴线时或后视时均在观测范围之内。2.3 根据甲方规定和测量大队提供的控制点形成四边形进行控制。2.4 对厂房进行网状控制，兼顾±0.000 以上施工，设立 1、14 轴，A、H 轴为控制轴。2.5 根据甲方提供的高程控制点数据，向建筑物的东、西、南、北各引测一个固定控制点。2.6 水准点按三等水准测量规定施测。2.7 所有控制点设专人保护，定期巡视，并且每月复核一次，使用前必须进行复核。3.轴线及各控制线的放样地面控制点布设完后，转角处线采纳 2"经纬仪 TDJ2—B 进行复测。各轴线间距离采纳钢尺量距检测，经校核无误后进行施测。3.1 基础施工轴线控制，直接采纳基坑外控制桩两点通视直线投测法，向基坑内投测轴线（采纳三点成一线及转直角复测），再按投测控制线引放其它细部控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。3.2 由于基础挖深为 2.6m 左右，基础施工时...
