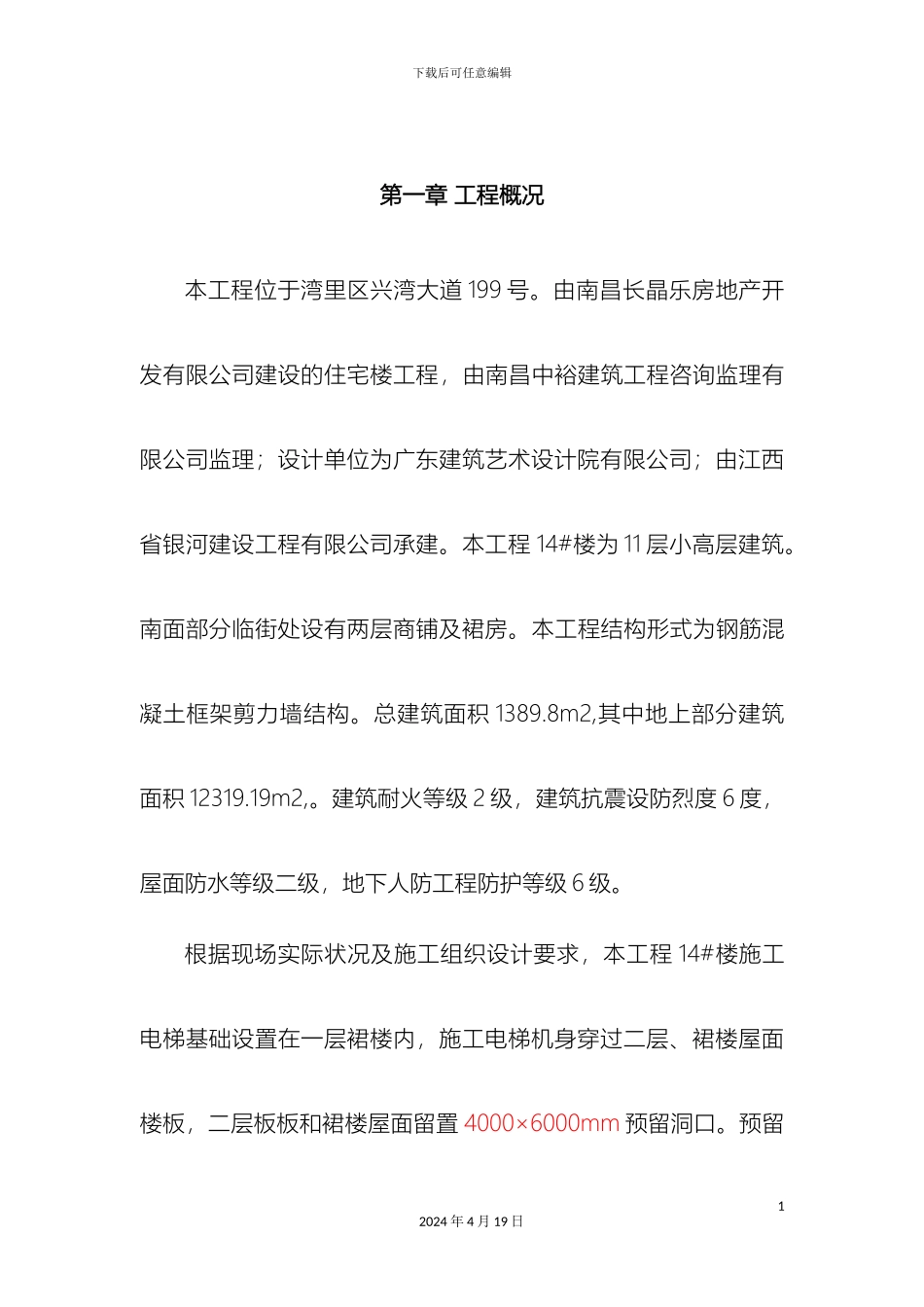

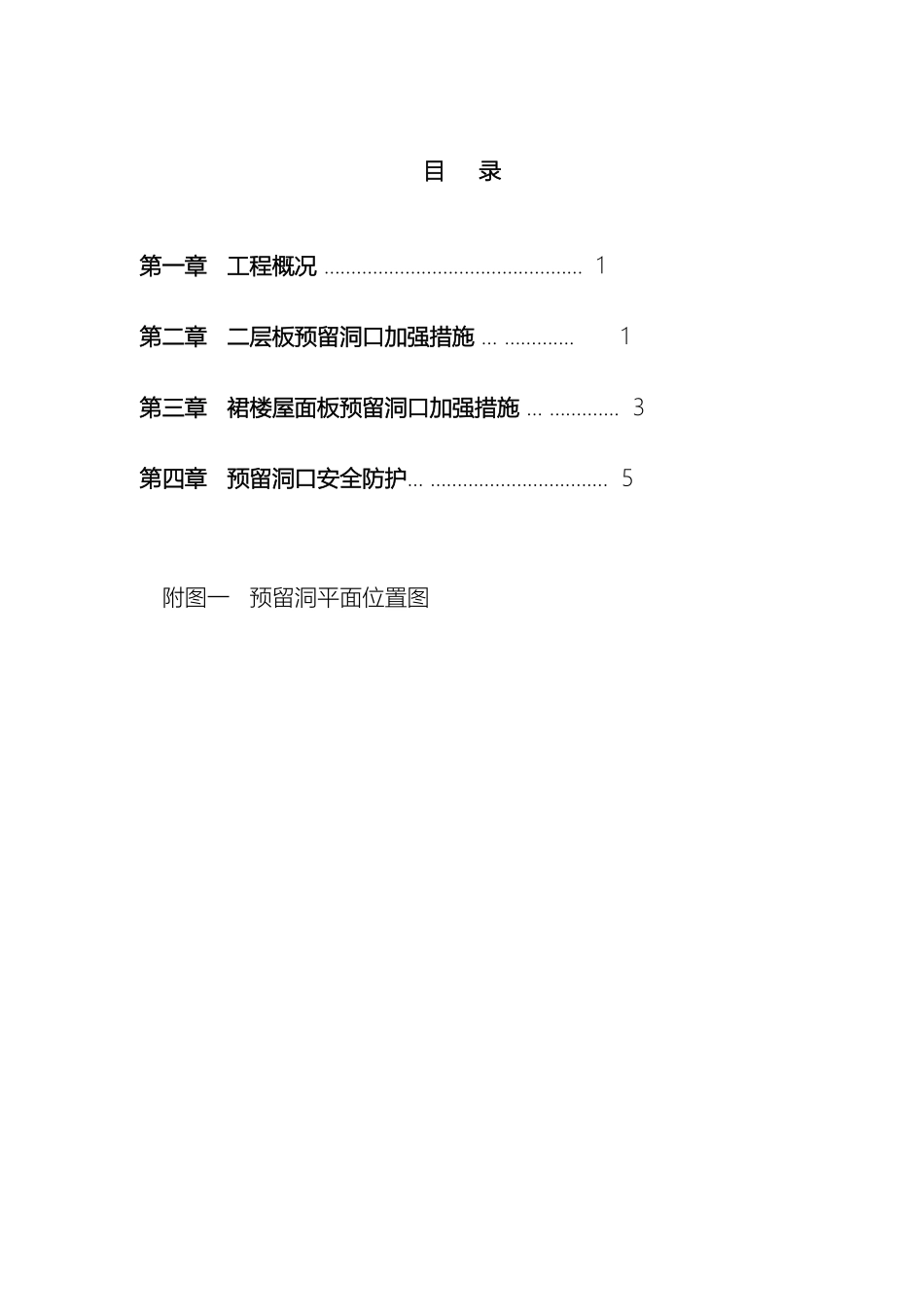

下载后可任意编辑预留洞口施工方案12024 年 4 月 19 日目 录第一章 工程概况 ………………………………………… 1第二章 二层板预留洞口加强措施 … ……….... 1第三章 裙楼屋面板预留洞口加强措施 … ……….... 3第四章 预留洞口安全防护… ……………………..….... 5附图一 预留洞平面位置图下载后可任意编辑第一章 工程概况本工程位于湾里区兴湾大道 199 号。由南昌长晶乐房地产开发有限公司建设的住宅楼工程，由南昌中裕建筑工程咨询监理有限公司监理；设计单位为广东建筑艺术设计院有限公司；由江西省银河建设工程有限公司承建。本工程 14#楼为 11 层小高层建筑。南面部分临街处设有两层商铺及裙房。本工程结构形式为钢筋混凝土框架剪力墙结构。总建筑面积 1389.8m2,其中地上部分建筑面积 12319.19m2,。建筑耐火等级 2 级，建筑抗震设防烈度 6 度，屋面防水等级二级，地下人防工程防护等级 6 级。根据现场实际状况及施工组织设计要求，本工程 14#楼施工电梯基础设置在一层裙楼内，施工电梯机身穿过二层、裙楼屋面楼板，二层板板和裙楼屋面留置 4000×6000mm 预留洞口。预留12024 年 4 月 19 日下载后可任意编辑洞口布置在 35 轴/F 轴～G 轴，具体平面位置详附图。第二章 二层楼板、裙楼屋面板预留洞口加强措施 由于本工程部分主楼座落在地下车库外侧，根据本工程的特点，按施工组织设计要求，施工电梯基础设在一层基础以下，施工电梯机身穿过二层楼板及裙楼屋面板，故二层楼板及裙楼屋面板均须预留后浇的方洞。根据结构法律规范要求，方洞四周均按施工缝处理。第一节二层楼板、裙楼屋面板预留方洞处理 二层板板和裙楼屋面留置 4000×6000mm 预留洞口，平面位置（详见附图一），由于该洞口预留的时间较长（主体结构施工完毕），故该洞口四周的施工缝、防水处理等一系列技术问题，都必须实行相应的措施，确保主体结构的安全。22024 年 4 月 19 日下载后可任意编辑1、施工缝结构处理。二层板、裙楼屋面厚度为 120mm，根据施工法律规范要求，洞口四周需增加加强筋，加强筋为 Φ16@200，钢筋锚入底板混凝土长度 1000mm，伸出底板外长度 500~1000mm。底板洞口每侧需增加 2Φ22@300 双层钢筋，锚入板内 35d。结构板原设计配筋伸入预留洞内 500—1000mm，且相邻两根相互错开，待补浇预留洞口混凝土时再用相同直径、间距的钢筋与之焊接。如下图：2、施工缝防水处理楼板预留洞四周...
