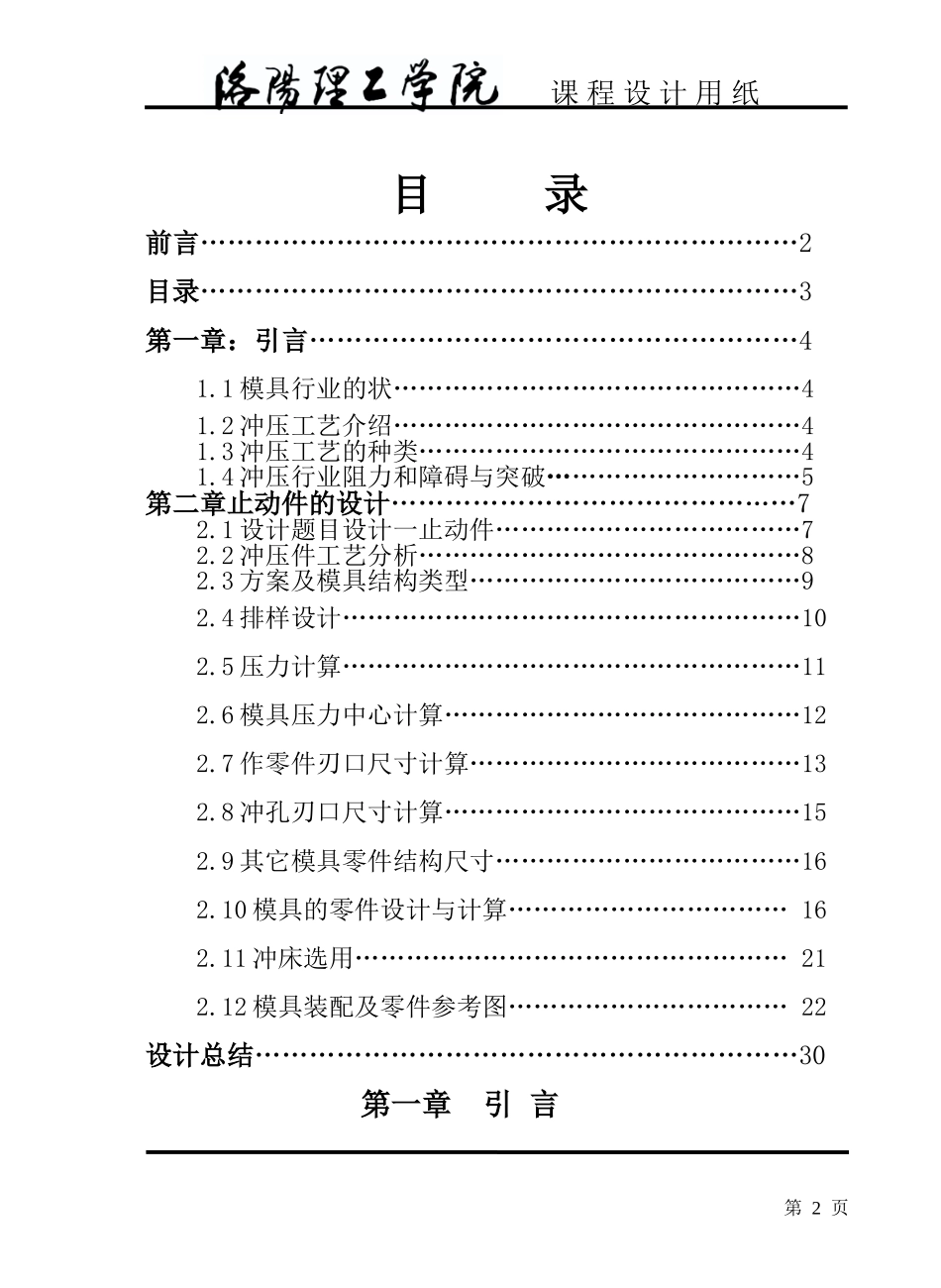

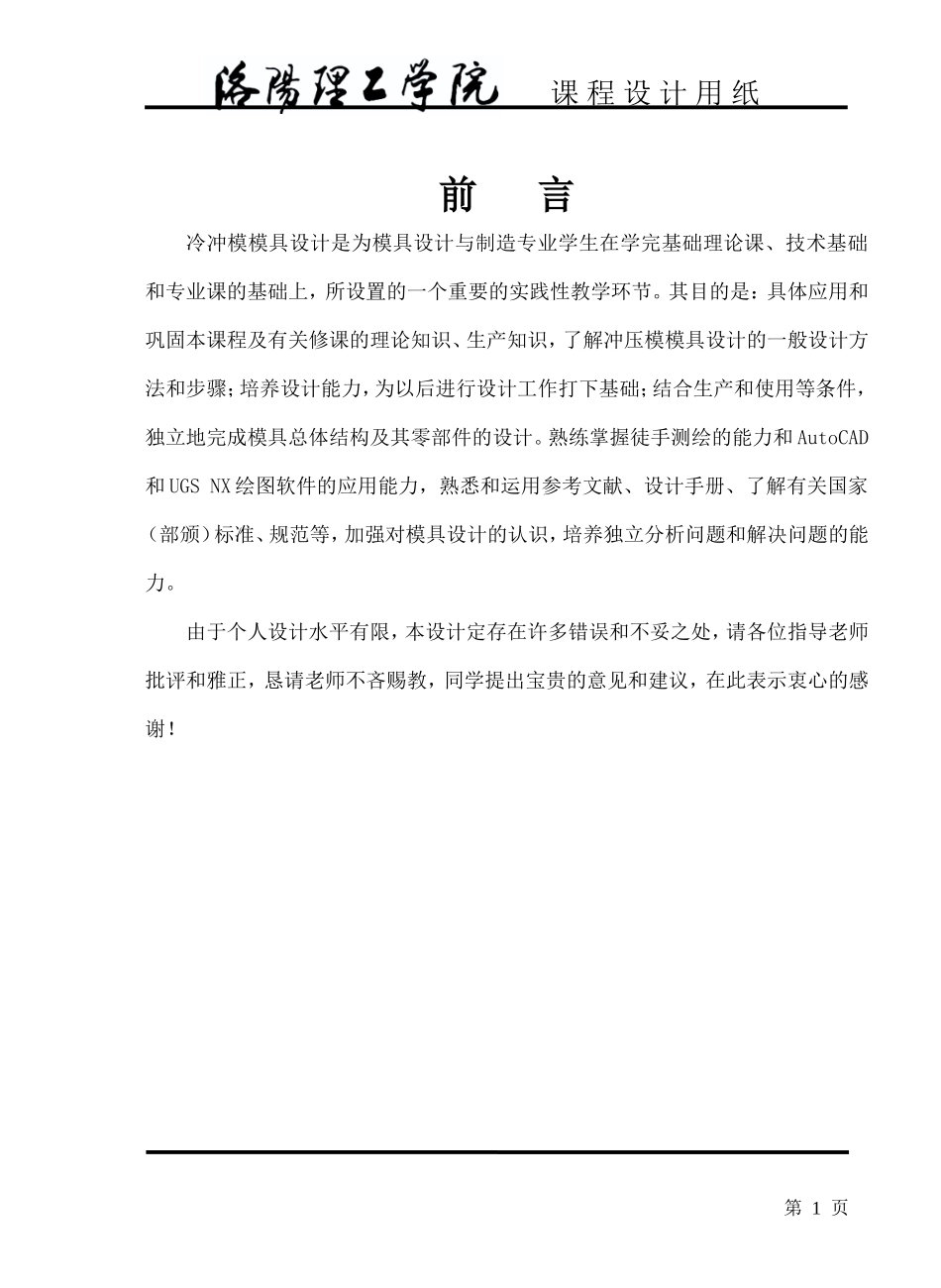

课程设计用纸前言冷冲模模具设计是为模具设计与制造专业学生在学完基础理论课、技术基础和专业课的基础上，所设置的一个重要的实践性教学环节。其目的是：具体应用和巩固本课程及有关修课的理论知识、生产知识，了解冲压模模具设计的一般设计方法和步骤；培养设计能力，为以后进行设计工作打下基础；结合生产和使用等条件，独立地完成模具总体结构及其零部件的设计。熟练掌握徒手测绘的能力和AutoCAD和UGSNX绘图软件的应用能力，熟悉和运用参考文献、设计手册、了解有关国家（部颁）标准、规范等，加强对模具设计的认识，培养独立分析问题和解决问题的能力。由于个人设计水平有限，本设计定存在许多错误和不妥之处，请各位指导老师批评和雅正，恳请老师不吝赐教，同学提出宝贵的意见和建议，在此表示衷心的感谢！第1页课程设计用纸目录前言…………………………………………………………2目录…………………………………………………………3第一章：引言………………………………………………41.1模具行业的状…………………………………………41.2冲压工艺介绍…………………………………………41.3冲压工艺的种类………………………………………41.4冲压行业阻力和障碍与突破…………………………5第二章止动件的设计………………………………………72.1设计题目设计一止动件………………………………72.2冲压件工艺分析………………………………………82.3方案及模具结构类型…………………………………92.4排样设计………………………………………………102.5压力计算………………………………………………112.6模具压力中心计算……………………………………122.7作零件刃口尺寸计算…………………………………132.8冲孔刃口尺寸计算……………………………………152.9其它模具零件结构尺寸………………………………162.10模具的零件设计与计算……………………………162.11冲床选用……………………………………………212.12模具装配及零件参考图……………………………22设计总结……………………………………………………30第一章引言第2页课程设计用纸1.1模具行业的发展现状及市场前景现代模具工业有“不衰亡工业”之称。世界模具市场总体上供不应求，市场需求量维持在600亿至650亿美元，同时，我国的模具产业也迎来了新一轮的发展机遇。近几年，我国模具产业总产值保持13%的年增长率（据不完全统计，2004年国内模具进口总值达到600多亿，同时，有近200个亿的出口），到2005年模具产值预计为600亿元，模具及模具标准件出口将从现在的每年9000多万美元增长到2005年的2亿美元左右。单就汽车产业而言，一个型号的汽车所需模具达几千副，价值上亿元，而当汽车更换车型时约有80%的模具需要更换。2003年我国汽车产销量均突破400万辆，预计2004年产销量各突破500万辆，轿车产量将达到260万辆。另外，电子和通讯产品对模具的需求也非常大，在发达国家往往占到模具市场总量的20%之多。目前，中国17000多个模具生产厂点，从业人数约50多万。1999年中国模具工业总产值已达245亿元人民币。工业总产值中企业自产自用的约占三分之二，作为商品销售的约占三分之一。在模具工业的总产值中，冲压模具约占50%，塑料模具约占33%，压铸模具约占6%，其它各类模具约占11%。1.2冲压工艺介绍冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。冲压和锻造同属塑性加工(或称压力加工)，合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。全世界的钢材中，有60～70%是板材，其中大部分是经过冲压制成成品。汽车第3页课程设计用纸的车身、底盘、油箱、散热器片，锅炉的汽包、容器的壳体、电机、电器的铁芯硅钢片等都是冲压加工的。仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。冲压件与铸件、锻件相比，具有薄、匀、轻、强的特点。冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件，以提高其刚性。由于采用精密模具，工件精度可达微米级，且重复精度高、规格一致...
