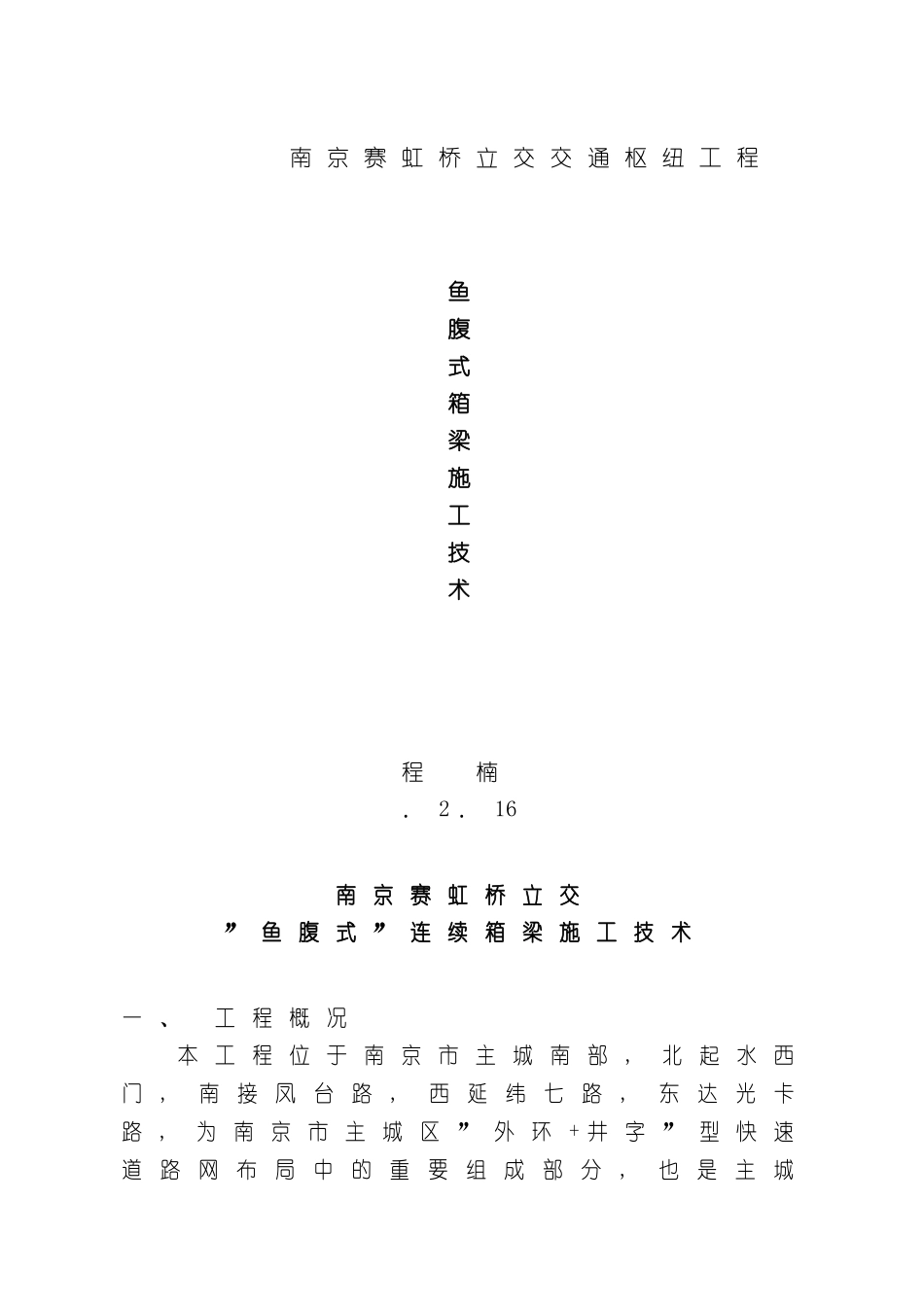

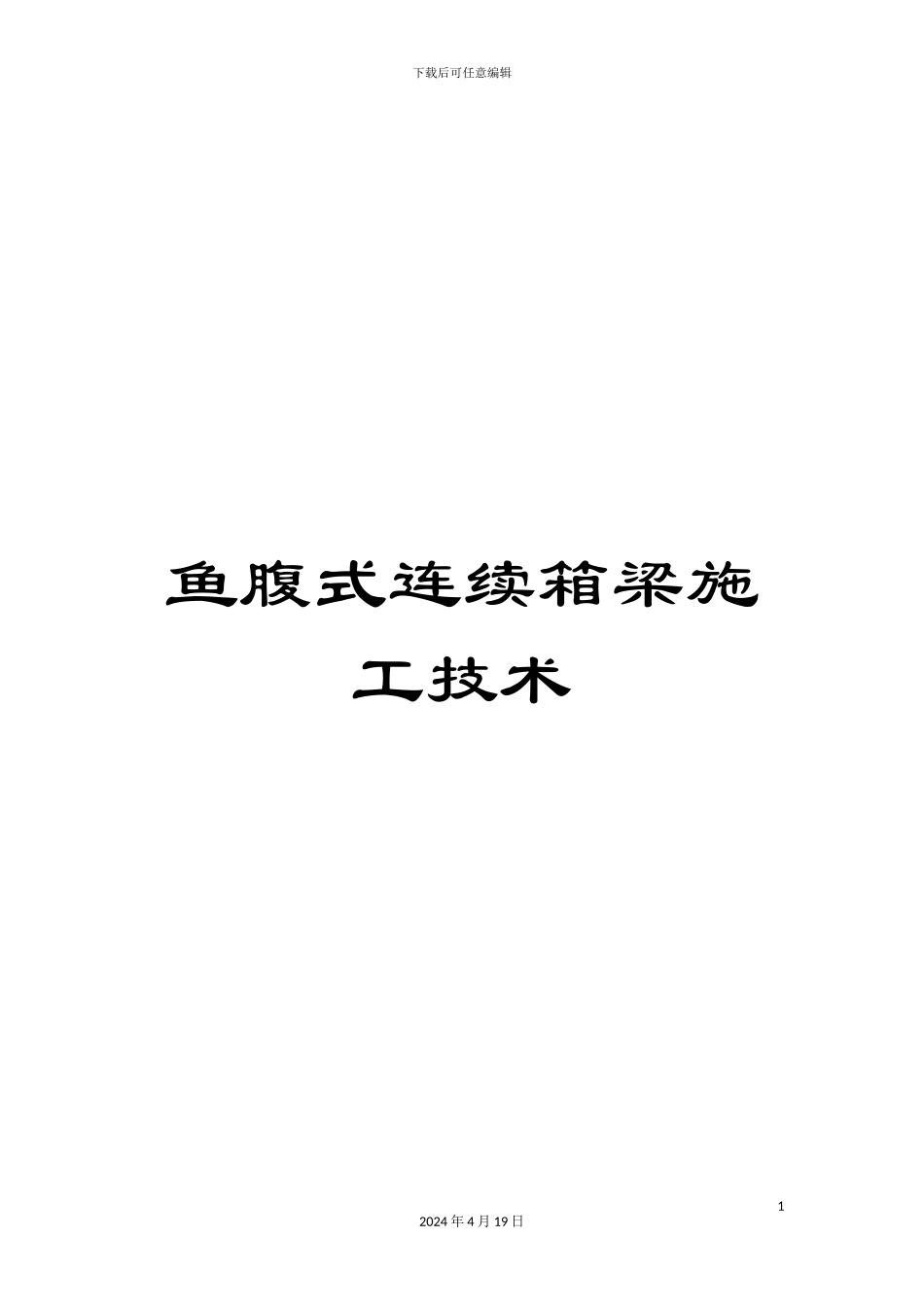

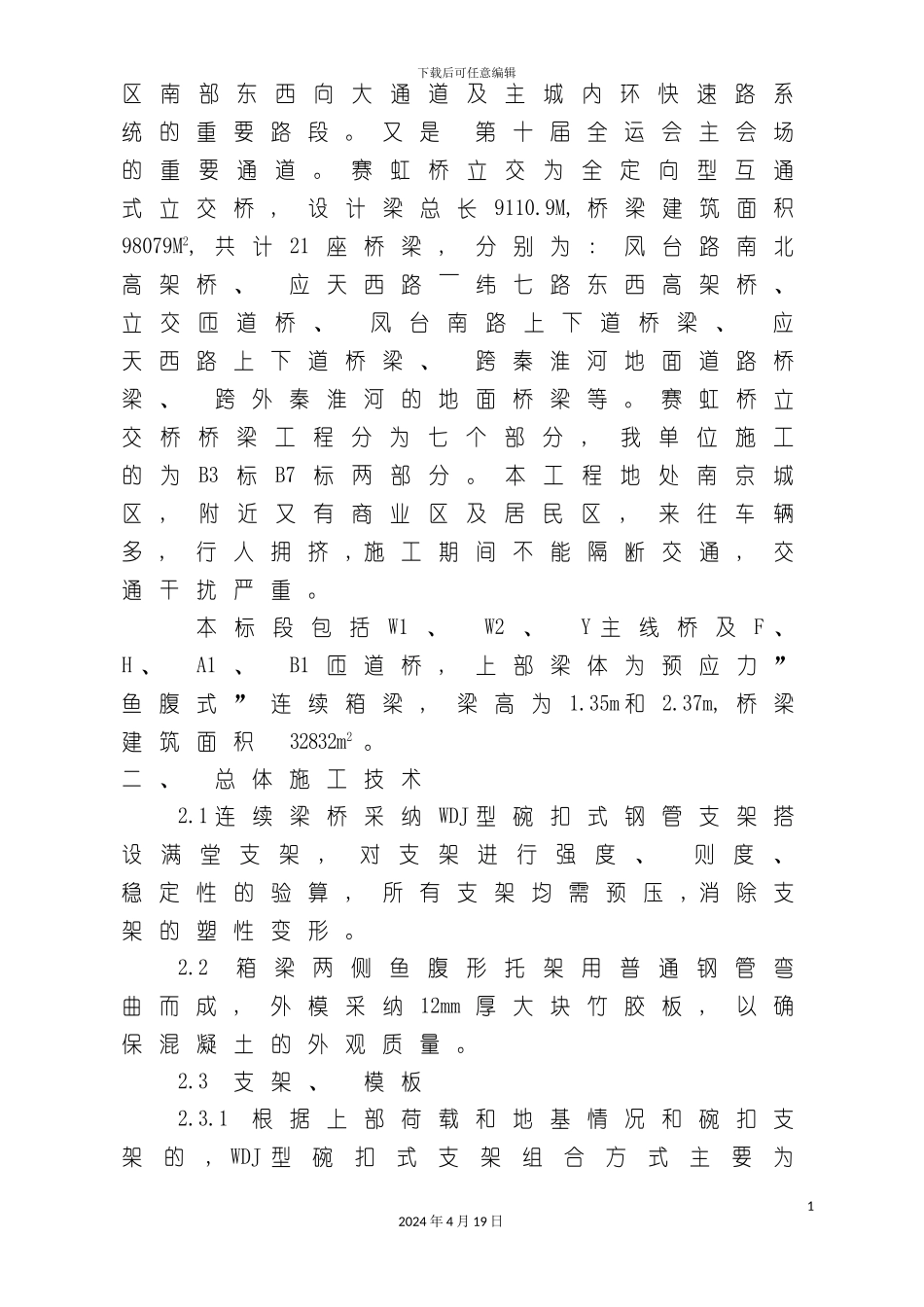

下载后可任意编辑鱼腹式连续箱梁施工技术12024 年 4 月 19 日南 京 赛 虹 桥 立 交 交 通 枢 纽 工 程鱼腹式箱梁施工技术程 楠 ． 2 ． 16南 京 赛 虹 桥 立 交” 鱼 腹 式 ” 连 续 箱 梁 施 工 技 术一 、 工 程 概 况本 工 程 位 于 南 京 市 主 城 南 部, 北 起 水 西门, 南接凤台路, 西延纬七路, 东达光卡路 , 为 南 京 市 主 城 区 ” 外 环+ 井 字 ” 型 快 速道路网布局中的重要组成部分, 也是主城下载后可任意编辑区南部东西向大通道及主城内环快速路系统 的 重 要 路 段 。 又 是 第 十 届 全 运 会 主 会 场的重要通道。赛虹桥立交为全定向型互通式 立 交 桥 , 设 计 梁 总 长9110.9M, 桥 梁 建 筑 面 积98079M2, 共 计 21 座 桥 梁 , 分 别 为 : 凤 台 路 南 北高 架 桥 、 应 天 西 路～ 纬 七 路 东 西 高 架 桥 、 立交匝道桥、 凤台南路上下道桥梁、 应天 西 路 上 下 道 桥 梁 、 跨 秦 淮 河 地 面 道 路 桥梁 、 跨 外 秦 淮 河 的 地 面 桥 梁 等 。 赛 虹 桥 立交桥桥梁工程分为七个部分, 我单位施工的为B3标B7标两部分。本工程地处南京城区, 附近又有商业区及居民区, 来往车辆多 , 行 人 拥 挤 , 施 工 期 间 不 能 隔 断 交 通, 交通 干 扰 严 重 。本标段包括W1、 W2、 Y 主线桥及F 、 H 、 A1 、 B1 匝 道 桥 , 上 部 梁 体 为 预 应 力 ”鱼 腹 式 ” 连 续 箱 梁, 梁 高 为 1.35m 和 2.37m, 桥 梁建 筑 面 积 32832m2 。二 、 总 体 施 工 技 术2.1 连 续 梁 桥 采 纳WDJ 型 碗 扣 式 钢 管 支 架 搭设满堂支架, 对支架进行强度、 则度、 稳 定 性 的 验 算, 所 有 支 架 均 需 预 压, 消 除 支架 的 塑 性 变 形 。2.2 箱梁两侧鱼腹形托架用普通钢管弯曲 而 成 , 外 模 采 纳 12mm 厚 大 块 竹 胶 板, 以 确保 混 凝 土 的 外 观 质 量 。2.3 支 架 、 模 板2.3.1 根 据 上 部 荷 载 和 地 基 情 况 和 碗 扣 支架的, WDJ 型碗扣式支架组合方式主要为12024 年 4 月 19 日下载后可任意编辑90*90*120cm、 60*90*120cm和60*60*120cm三种框架单元...
