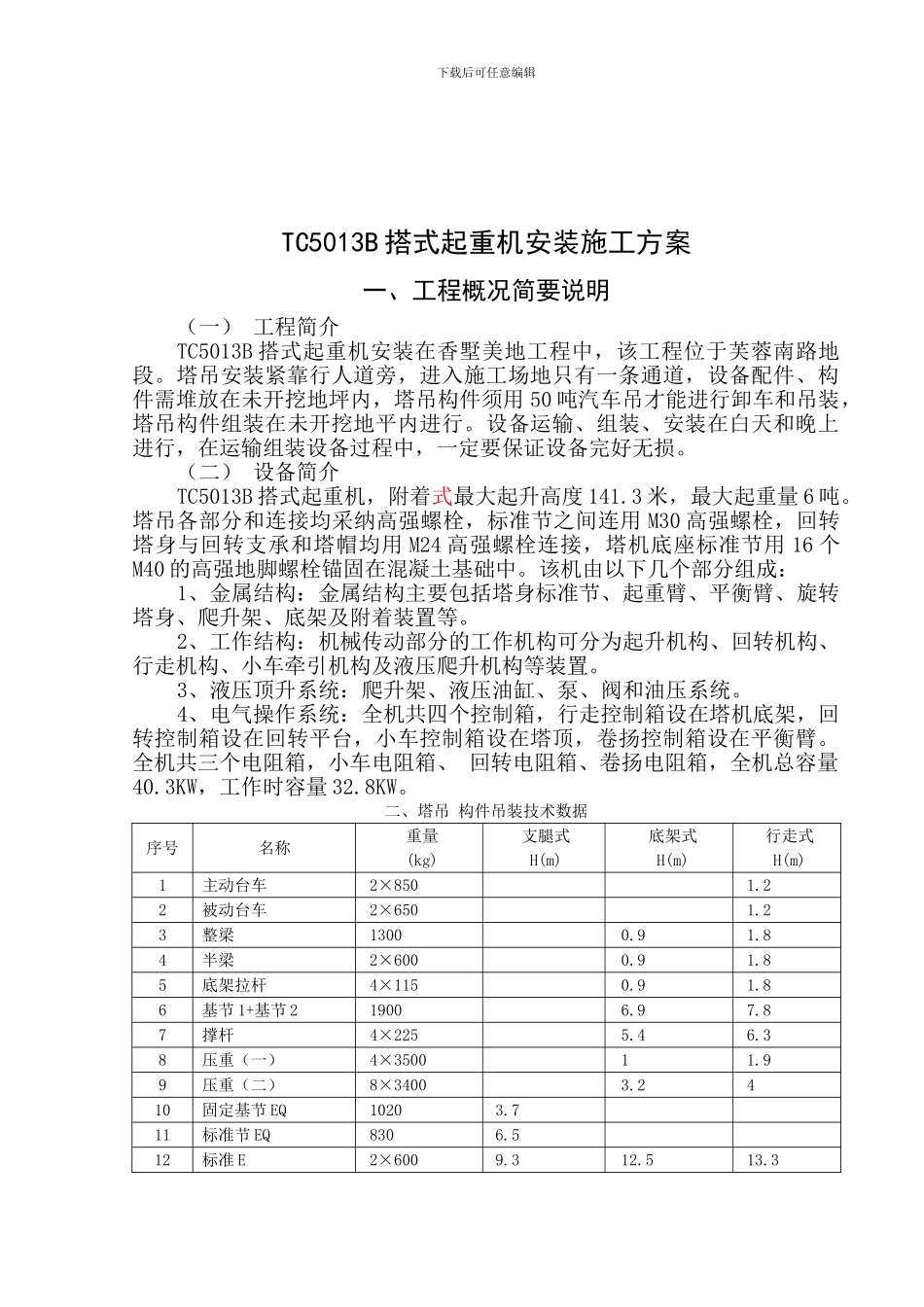

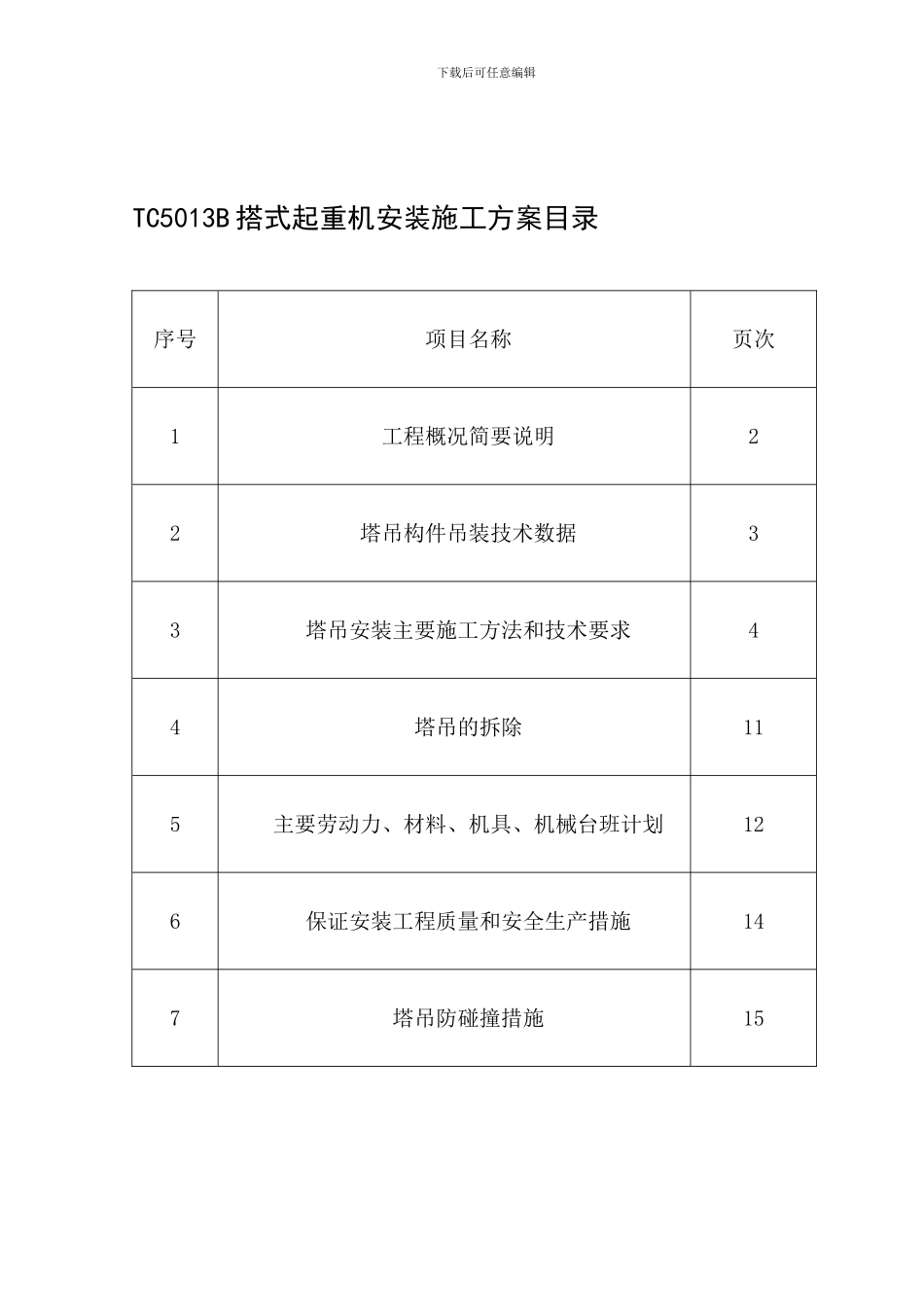

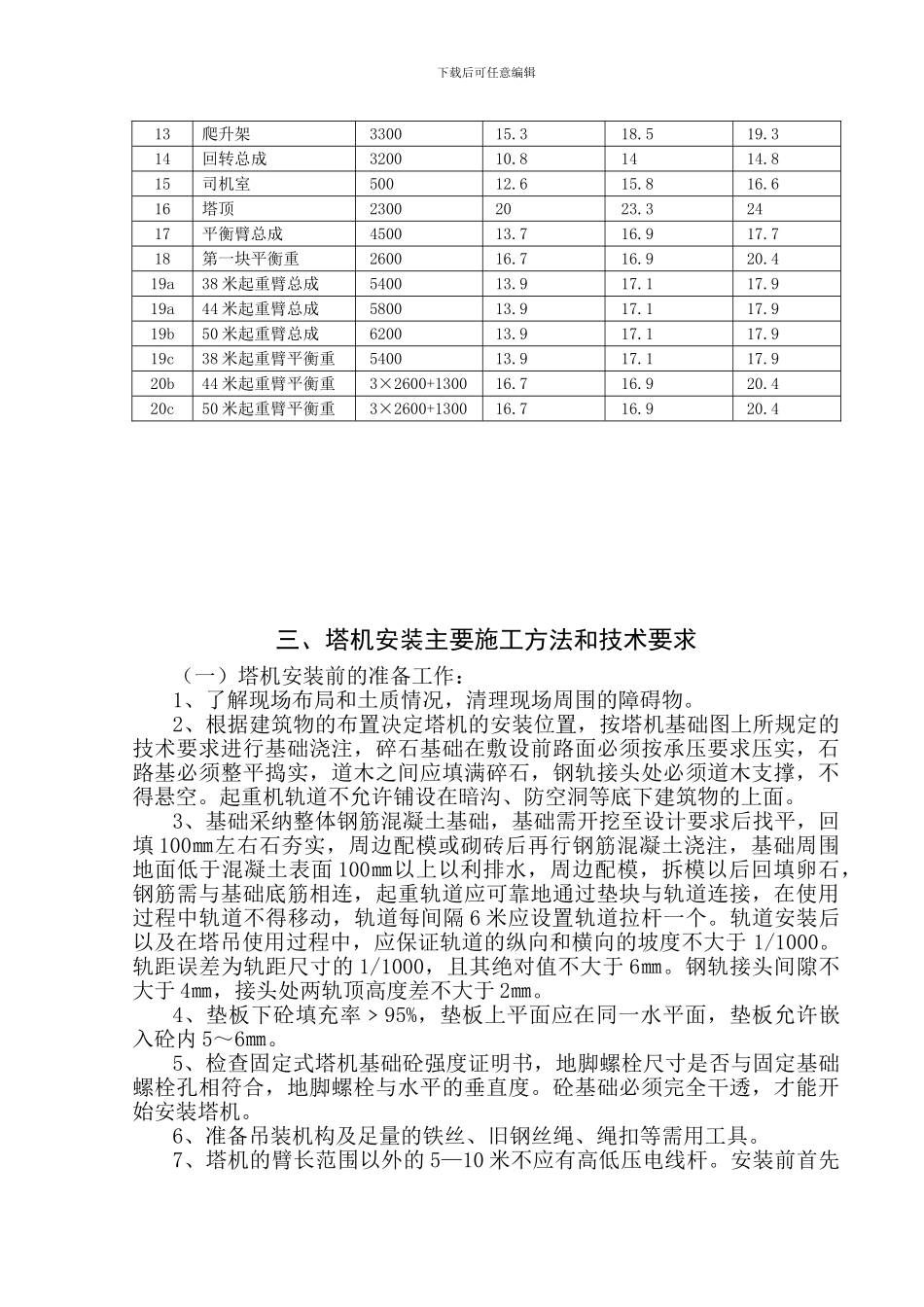

下载后可任意编辑TC5013B 搭式起重机安装施工方案目录序号项目名称页次1工程概况简要说明22塔吊构件吊装技术数据33塔吊安装主要施工方法和技术要求44塔吊的拆除115主要劳动力、材料、机具、机械台班计划126保证安装工程质量和安全生产措施147塔吊防碰撞措施15下载后可任意编辑TC5013B 搭式起重机安装施工方案一、工程概况简要说明（一） 工程简介TC5013B 搭式起重机安装在香墅美地工程中，该工程位于芙蓉南路地段。塔吊安装紧靠行人道旁，进入施工场地只有一条通道，设备配件、构件需堆放在未开挖地坪内，塔吊构件须用 50 吨汽车吊才能进行卸车和吊装，塔吊构件组装在未开挖地平内进行。设备运输、组装、安装在白天和晚上进行，在运输组装设备过程中，一定要保证设备完好无损。（二） 设备简介TC5013B 搭式起重机，附着式最大起升高度 141.3 米，最大起重量 6 吨。塔吊各部分和连接均采纳高强螺栓，标准节之间连用 M30 高强螺栓，回转塔身与回转支承和塔帽均用 M24 高强螺栓连接，塔机底座标准节用 16 个 M40 的高强地脚螺栓锚固在混凝土基础中。该机由以下几个部分组成：1、金属结构：金属结构主要包括塔身标准节、起重臂、平衡臂、旋转塔身、爬升架、底架及附着装置等。2、工作结构：机械传动部分的工作机构可分为起升机构、回转机构、行走机构、小车牵引机构及液压爬升机构等装置。3、液压顶升系统：爬升架、液压油缸、泵、阀和油压系统。4、电气操作系统：全机共四个控制箱，行走控制箱设在塔机底架，回转控制箱设在回转平台，小车控制箱设在塔顶，卷扬控制箱设在平衡臂。全机共三个电阻箱，小车电阻箱、 回转电阻箱、卷扬电阻箱，全机总容量40.3KW，工作时容量 32.8KW。二、塔吊 构件吊装技术数据序号名称重量(kg)支腿式H(m)底架式H(m)行走式H(m)1主动台车2×8501.22被动台车2×6501.23整梁13000.91.84半梁2×6000.91.85底架拉杆4×1150.91.86基节 1+基节 219006.97.87撑杆4×2255.46.38压重（一）4×350011.99压重（二）8×34003.2410固定基节 EQ10203.711标准节 EQ8306.512标准 E2×6009.312.513.3下载后可任意编辑13爬升架330015.318.519.314回转总成320010.81414.815司机室50012.615.816.616塔顶23002023.32417平衡臂总成450013.716.917.718第一块平衡重260016.716.920.419a38 米起重臂总成540013.917.117.919a44 米起重臂总成580013.917.117.919b50 米起重臂总成620013.917.117.919c38 米起重臂平衡重54...
