三元煤业中压变频器技术协议

三元煤业中压变频器技术协议_第1页
1/7
三元煤业中压变频器技术协议_第2页
2/7

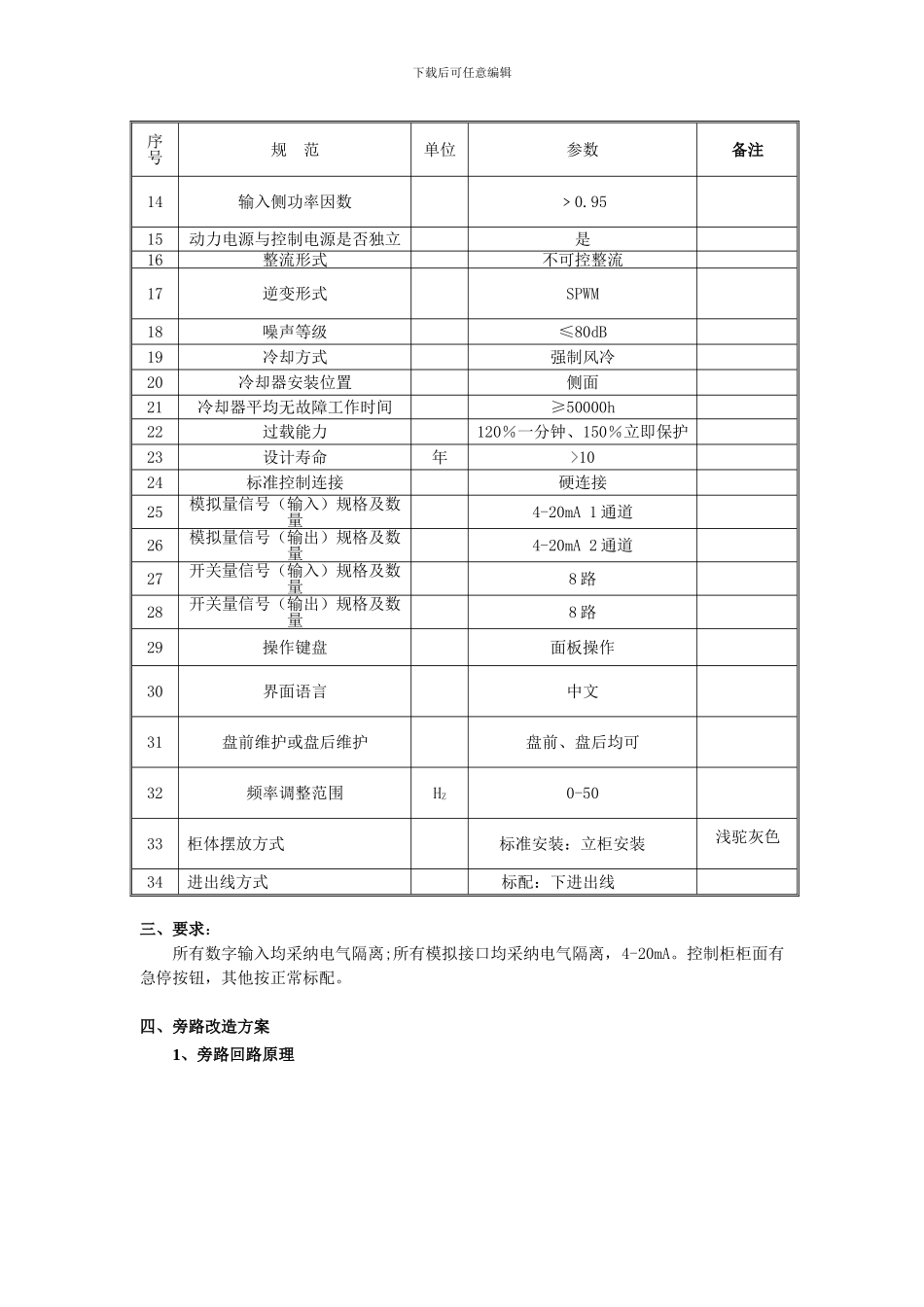

三元煤业中压变频器技术协议_第3页
3/7
三元煤业股份有限公司中压变频项目技术协议 下载后可任意编辑山西三元煤业股份有限公司江苏力普电子科技有限公司2025 年 3 月 18 日中压变频器技术协议书甲方:山西三元煤业股份有限公司乙方:江苏力普电子科技有限公司甲、乙双方现就 销售科中压 变频改造项目 中压变频器系统构成、性能参数、控制方式、甲方接口、供货范围、安装方式、环境要求、各方人员组织、资料交接、技术职责等多方面的内容进行协商,达成如下协议:一、工程及设备概况本协议为 销售科 变频改造项目 变频改造工程所适用,变频调速系统接于 660V 电压等级的主动力电源系统,用于异步电动机的变频调速。电机以及负载参数:设备名称电机功率(KW)额定电压(V)数量(套)运行方式皮带机2506601一拖一 二、变频器的性能及技术参数(柜体高 2200mm,纵深 800mm,宽度根据变频器尺寸设计)变频器采纳高-高方式,输入侧直接接中压电源,输出接中压电动机。1、变频器技术参数如下:序号规 范单位参数备注1使用标准Q/HDLPQ001-20242安装地点室内3机柜防护等级IP204系统输入电压V6605额定输入电压/允许变化范围V660V ±15%6额定输入频率/允许变化范围50Hz±5%7变频装置输出电压/变化范围V0 ~660V8输出滤波器是否标准配置是9变频装置输入侧有无熔断器是10输出谐波≤3%11变频装置效率≥98%12系统总效率(含变压器)≥96%13可靠性指标(平均无故障工作时间)h≥20000下载后可任意编辑序号规 范单位参数备注14输入侧功率因数﹥0.9515动力电源与控制电源是否独立是16整流形式不可控整流17逆变形式SPWM18噪声等级≤80dB19冷却方式强制风冷20冷却器安装位置侧面21冷却器平均无故障工作时间≥50000h22过载能力120%一分钟、150%立即保护23设计寿命年>1024标准控制连接硬连接25模拟量信号(输入)规格及数量4-20mA 1 通道26模拟量信号(输出)规格及数量4-20mA 2 通道27开关量信号(输入)规格及数量8 路28开关量信号(输出)规格及数量8 路29操作键盘面板操作30界面语言中文31盘前维护或盘后维护盘前、盘后均可32频率调整范围HZ0-5033柜体摆放方式标准安装:立柜安装浅驼灰色34进出线方式标配:下进出线三、要求:所有数字输入均采纳电气隔离;所有模拟接口均采纳电气隔离,4-20mA。控制柜柜面有急停按钮,其他按正常标配。四、旁路改造方案1、旁路回路原理下载后可任意编辑旁路柜一次回路图基本原理:它是由 3 个接触器 KM1~KM3 组成。要求 KM1、KM2 ...
