冷却塔性能参数说明VIP免费

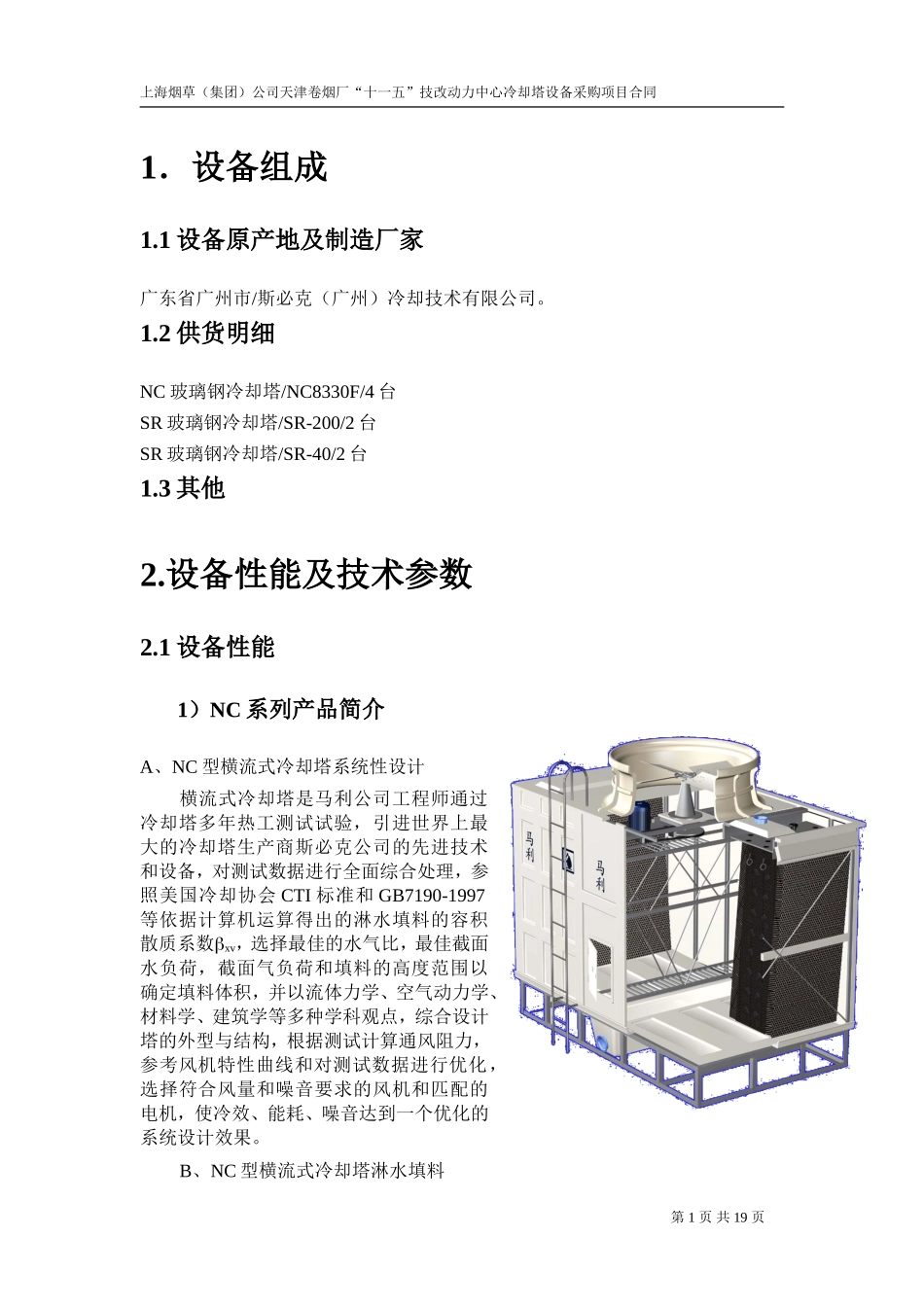

上海烟草（集团）公司天津卷烟厂“十一五”技改动力中心冷却塔设备采购项目合同1．设备组成1.1设备原产地及制造厂家广东省广州市/斯必克（广州）冷却技术有限公司。1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其他2.设备性能及技术参数2.1设备性能1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验，引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备，对测试数据进行全面综合处理，参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数xv，选择最佳的水气比，最佳截面水负荷，截面气负荷和填料的高度范围以确定填料体积，并以流体力学、空气动力学、材料学、建筑学等多种学科观点，综合设计塔的外型与结构，根据测试计算通风阻力，参考风机特性曲线和对测试数据进行优化，选择符合风量和噪音要求的风机和匹配的电机，使冷效、能耗、噪音达到一个优化的系统设计效果。B、NC型横流式冷却塔淋水填料第1页共19页上海烟草（集团）公司天津卷烟厂“十一五”技改动力中心冷却塔设备采购项目合同马利NC方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料,堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔,由热处理PVC多层片构成，厚度0.38mm,表面成波纹式,相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。一般冷却塔产品填料均采用竖直放置，且无明显收水端。参考右下图，一般冷却塔的做法是布水盘偏向外侧安装，A、B、C、D、E、F这6个区域内充满了填料，而当冷却塔运行起来以后，由于风机向上排风，气流由外向内流经填料，在风力的带动下，实际冷却水流过的区域是C、D、E、F、G这5个区域，A、B两区无水。那么按照一般冷却塔的做法，A、B两区的填料对系统散热根本起不了作用，而有水的G区却又没有填料。马利的工程师们对这个问题进行了深入的研究，在千百次的实验之后，提出了冷却塔填料倾斜悬挂式安装的方案，在马利冷却塔当中C、D、E、F、G区充满填料，A、B两区无填料，而倾斜的角度又根据不同的塔型有十分严格的要求，这种方法有效地解决了进风面下端“无水区”问题，且填料带有明显的收水端，克服了竖直放置填料的缺点。因此，倾斜悬挂放置的填料比竖直放置填料漂水损失小，水与空气接触充分，热工性能好。马利冷却塔填料片高度是根据填料片特性、进风宽度、布水状况及与之相匹配的风量、电机功率、风机等,进行分析计算而得出的。其设计高度可保证热湿交换效率达到极限值,同时,MX-75型填料集均匀布风、换热、收水于一体,其卓越的收水性和导风性使冷却塔无需安装百叶窗,经测试其漂水损失小于循环水量的0.001%。实践证明,MX-75型填料片的亲水性和抗冰性能好,耐温-50+70C,适合于北方严寒气候的地区使用,是理想的进口填料片。该填料以抗紫外线和抗腐蚀的聚氯乙烯（PVC）经热塑真空加压成型，其表面亲水性好，散热面积大、冷效高，在使用环境空间受限制多的热交换过程中更能体现其优越性。从而使整个填料体积发挥最有效的冷却作用，该填料无须胶水粘接，防止了由于粘接对填料造成的损坏，便于清洗安装，延长了使用寿命。C、NC型横流式冷却塔的进风装置此塔由于使用马利MX-75填料，无需另配进风百叶窗，该型填料将进风口百叶部位与填料淋水部位模塑成一体，这种美国马利公司获得专利的装置可以防止溅水漂出塔外，在多变的气流条件下保证配水的均匀性，无需再增加安装进风百第2页共19页▓Ñ╦«┼ΦABCEGFDADCEFBG▓Ñ╦«┼Φ上海烟草（集团）公司天津卷烟厂“十一五”技改动力中心冷却塔设备采购项目合同叶窗的麻烦。D、NC型横流式冷却塔除水系统高效蜂窝式除水器与填料膜塑成为一体，属于美国斯必克公司专利产品，其收水率比老式的半弧型收水器高出许多倍，大大降低了漂水损失，使水耗费用减少，另外这种除水器能引导空气流向风机，降低风阻，从而使能耗降低，其漂水损失小于循环水量的0.001%。E、NC型横流式冷却塔结构钢件选用高...
