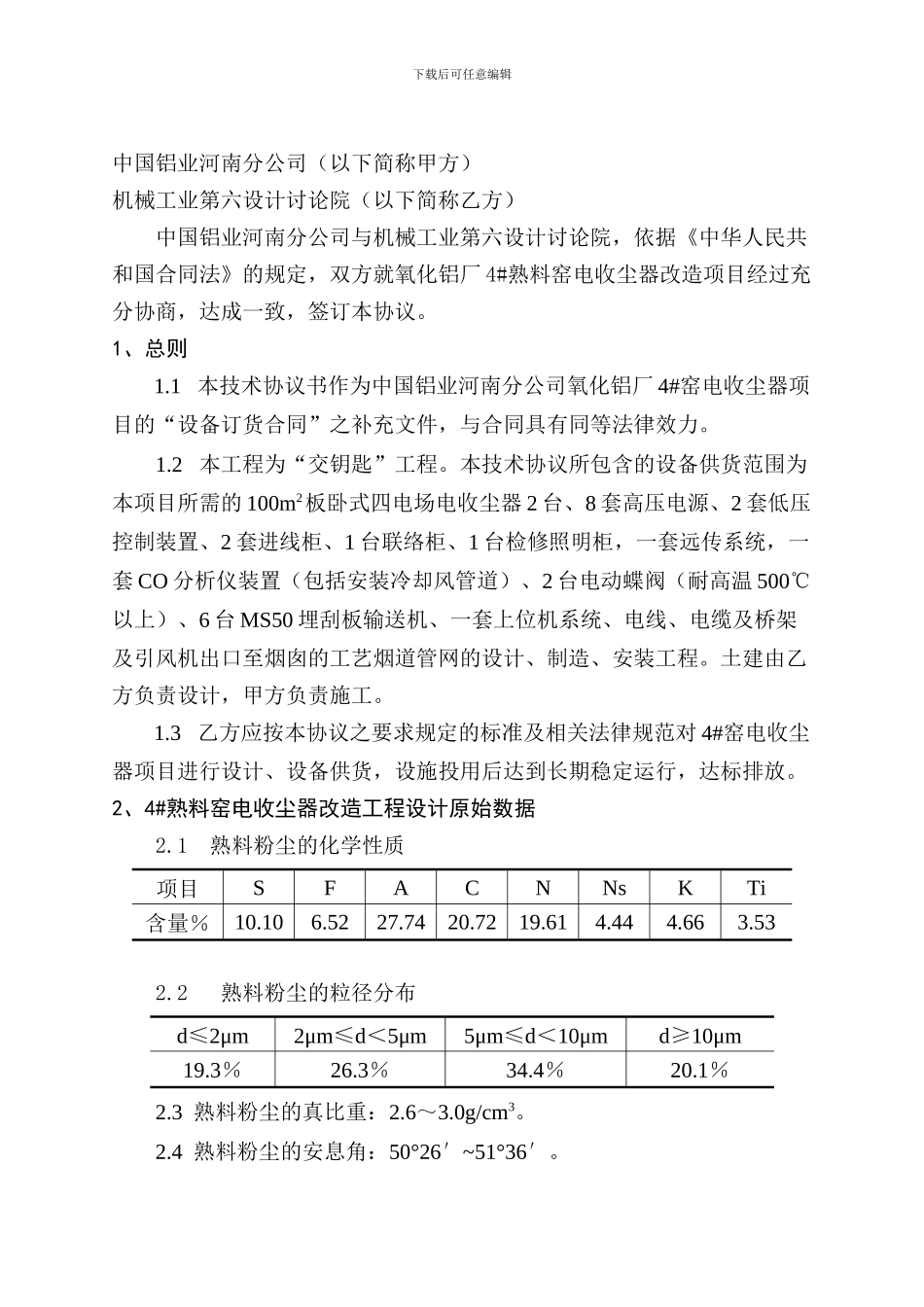

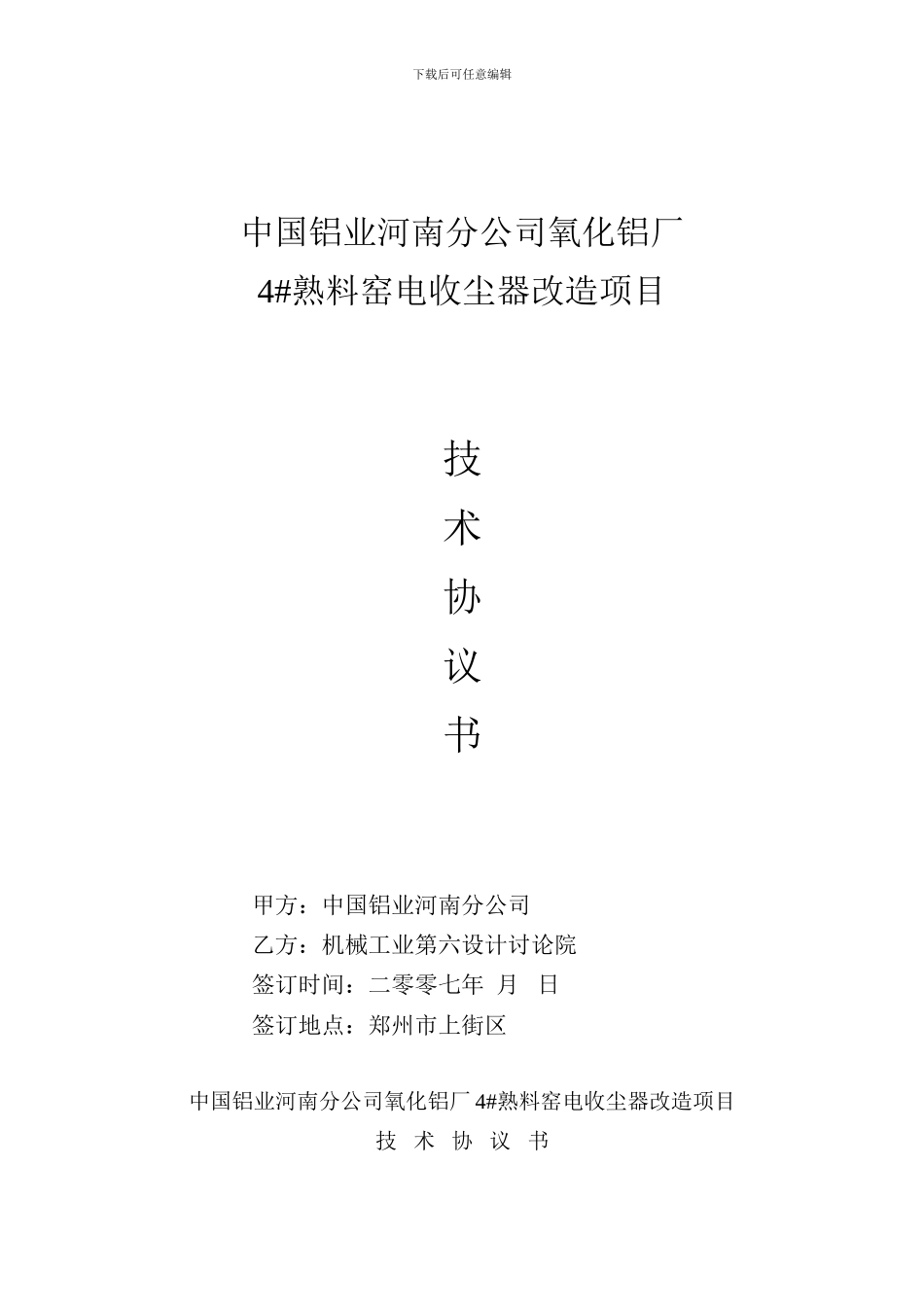

下载后可任意编辑中国铝业河南分公司氧化铝厂 4#熟料窑电收尘器改造项目 技 术 协 议 书 甲方：中国铝业河南分公司 乙方：机械工业第六设计讨论院 签订时间：二零零七年 月 日 签订地点：郑州市上街区 中国铝业河南分公司氧化铝厂 4#熟料窑电收尘器改造项目 技 术 协 议 书 下载后可任意编辑中国铝业河南分公司（以下简称甲方） 机械工业第六设计讨论院（以下简称乙方） 中国铝业河南分公司与机械工业第六设计讨论院，依据《中华人民共和国合同法》的规定，双方就氧化铝厂 4#熟料窑电收尘器改造项目经过充分协商，达成一致，签订本协议。 1、总则 1.1 本技术协议书作为中国铝业河南分公司氧化铝厂 4#窑电收尘器项目的“设备订货合同”之补充文件，与合同具有同等法律效力。 1.2 本工程为“交钥匙”工程。本技术协议所包含的设备供货范围为本项目所需的 100m2板卧式四电场电收尘器 2 台、8 套高压电源、2 套低压控制装置、2 套进线柜、1 台联络柜、1 台检修照明柜，一套远传系统，一套 CO 分析仪装置（包括安装冷却风管道）、2 台电动蝶阀（耐高温 500℃以上）、6 台 MS50 埋刮板输送机、一套上位机系统、电线、电缆及桥架及引风机出口至烟囱的工艺烟道管网的设计、制造、安装工程。土建由乙方负责设计，甲方负责施工。1.3 乙方应按本协议之要求规定的标准及相关法律规范对 4#窑电收尘器项目进行设计、设备供货，设施投用后达到长期稳定运行，达标排放。2、4#熟料窑电收尘器改造工程设计原始数据 2.1 熟料粉尘的化学性质 项目SFACNNsKTi含量％10.106.5227.7420.7219.614.444.663.532.2 熟料粉尘的粒径分布 d≤2μm2μm≤d＜5μm5μm≤d＜10μmd≥10μm19.3％26.3％34.4％20.1％2.3 熟料粉尘的真比重：2.6～3.0g/cm3。 2.4 熟料粉尘的安息角：50°26′~51°36′。 下载后可任意编辑2.5 熟料粉尘的比电阻：2.34×108~1.0×1012Ω·cm。 2.6 电收尘器处理总风量：600000m3/h。 2.7 电收尘器入口烟气中的水分：20～35%。 2.8 电收尘器入口烟气中的含氧量：5.0～9.5%。 2.9 烟气温度：150～300℃。 2.10 电收尘器入口含尘浓度：25～50g/Nm3。 3、本项目需要达到的技术指标及要求 3.1 电收尘器技术指标要求： （1）电收尘器出口粉尘浓度小于 80mg/Nm3 （2）电收尘器阻力小于 300Pa （3）适用于入口烟气温度≤300℃ （4）入口含尘浓度 25～50g/Nm3 （5）承受压力±6Kpa （6...
