勉县生物质发电接入系统(1105)VIP免费

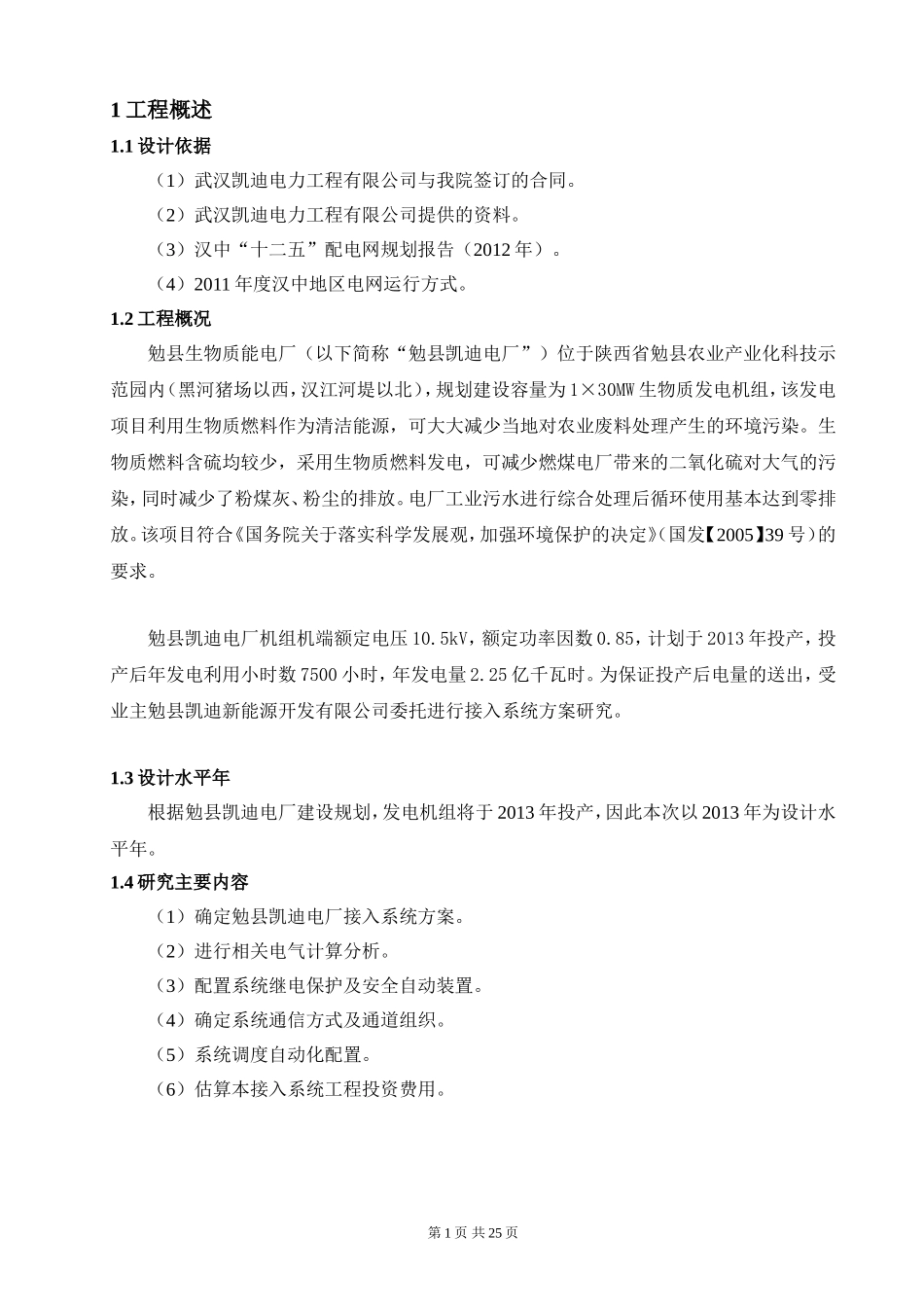

摘要勉县生物质能电厂位于勉县农业产业化科技示范园内，规划建设机组容量1×30MW，计划于2013年建成投产。本工程根据其周边电网情况对勉县生物质能电厂接入系统方案做了比较研究，最终推荐其以一回线路“T”接至定军—黄沙线路，线路长度约1km。随后本工程进行了相应的电气计算，提出了系统保护及安全自动装置、系统通信、调度自动化等方面的二次设备配置方案并进行了投资估算。关键词勉县生物质电厂接入系统方案研究II目次1工程概述......................................................................................................................................12电网概况......................................................................................................................................23负荷预测及电力平衡..................................................................................................................64接入系统方案研究......................................................................................................................95电气计算....................................................................................................................................136系统继电保护及安全自动装置................................................................................................167系统通信....................................................................................................................................188系统调度自动化........................................................................................................................229结论及投资估算........................................................................................................................26III1工程概述1.1设计依据（1）武汉凯迪电力工程有限公司与我院签订的合同。（2）武汉凯迪电力工程有限公司提供的资料。（3）汉中“十二五”配电网规划报告（2012年）。（4）2011年度汉中地区电网运行方式。1.2工程概况勉县生物质能电厂（以下简称“勉县凯迪电厂”）位于陕西省勉县农业产业化科技示范园内（黑河猪场以西，汉江河堤以北），规划建设容量为1×30MW生物质发电机组，该发电项目利用生物质燃料作为清洁能源，可大大减少当地对农业废料处理产生的环境污染。生物质燃料含硫均较少，采用生物质燃料发电，可减少燃煤电厂带来的二氧化硫对大气的污染，同时减少了粉煤灰、粉尘的排放。电厂工业污水进行综合处理后循环使用基本达到零排放。该项目符合《国务院关于落实科学发展观，加强环境保护的决定》（国发【2005】39号）的要求。勉县凯迪电厂机组机端额定电压10.5kV，额定功率因数0.85，计划于2013年投产，投产后年发电利用小时数7500小时，年发电量2.25亿千瓦时。为保证投产后电量的送出，受业主勉县凯迪新能源开发有限公司委托进行接入系统方案研究。1.3设计水平年根据勉县凯迪电厂建设规划，发电机组将于2013年投产，因此本次以2013年为设计水平年。1.4研究主要内容（1）确定勉县凯迪电厂接入系统方案。（2）进行相关电气计算分析。（3）配置系统继电保护及安全自动装置。（4）确定系统通信方式及通道组织。（5）系统调度自动化配置。（6）估算本接入系统工程投资费用。第1页共25页2电网概况2.1汉中电网概况2.1.1电源情况2011年底，汉中地区电网调管的并网运行的水火电厂共140座，发电机306台，总装机容量305.44兆瓦。其中：1、火电厂4座，发电机7台，装机容量27兆瓦，占总装机容量的8.84%；水电厂136座，发电机299台，装机容量278.437兆瓦，占总装机容量的91.16%。2、汉中地调调管水电厂51座，火电厂4座，总装机容量205.722兆瓦。其中通过110千伏电压等级并网的电厂5座，发电机19台，装机容量97.6兆瓦，占总装机容量的47.44%；通过35千伏电压等级并网的电厂20座（火电厂3座），发电机60台，装机容量83.82兆瓦，...
