离合器齿轮零件机械加工工艺规程设计

离合器齿轮零件机械加工工艺规程设计_第1页
1/22
离合器齿轮零件机械加工工艺规程设计_第2页
2/22
离合器齿轮零件机械加工工艺规程设计_第3页
3/22

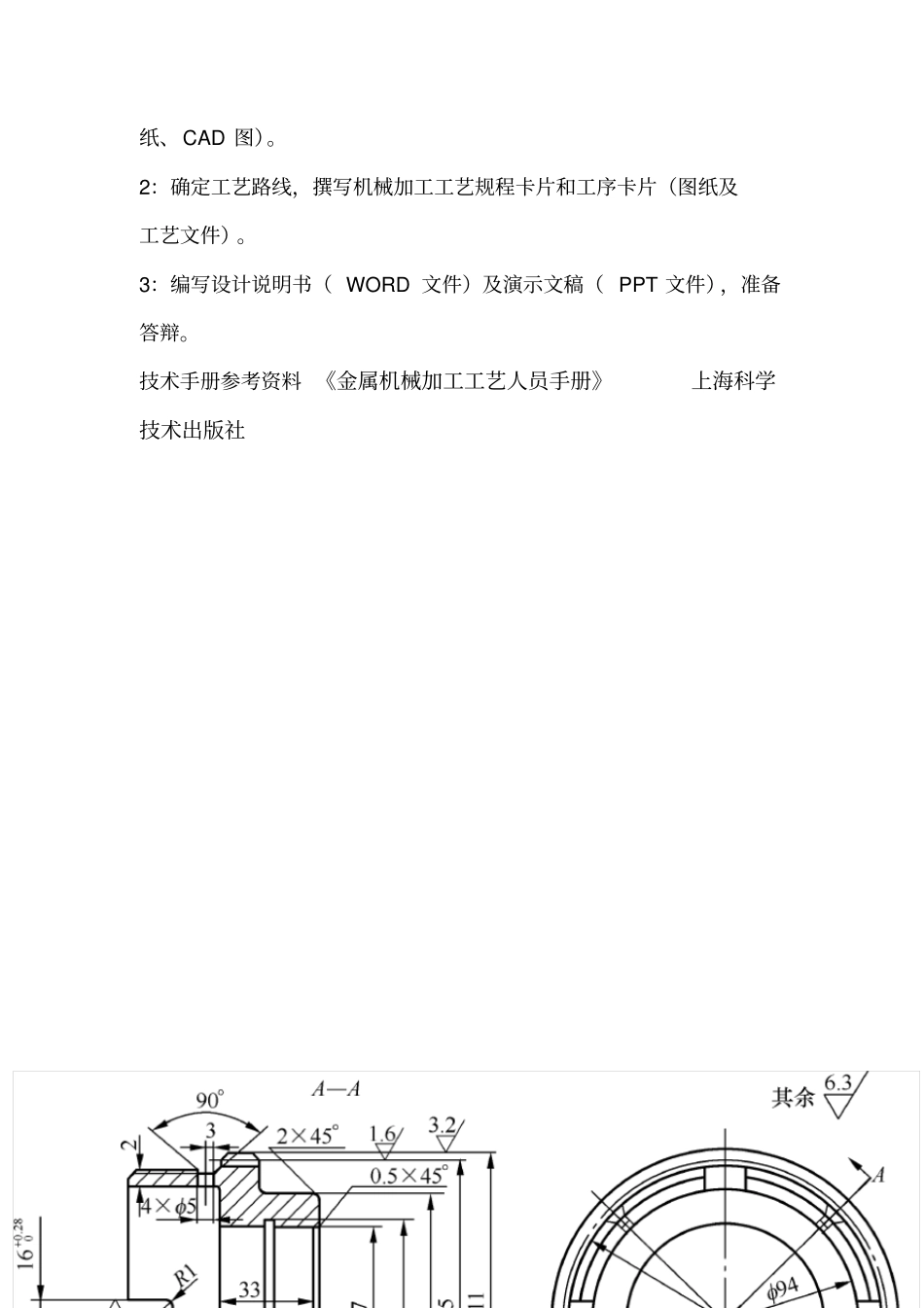

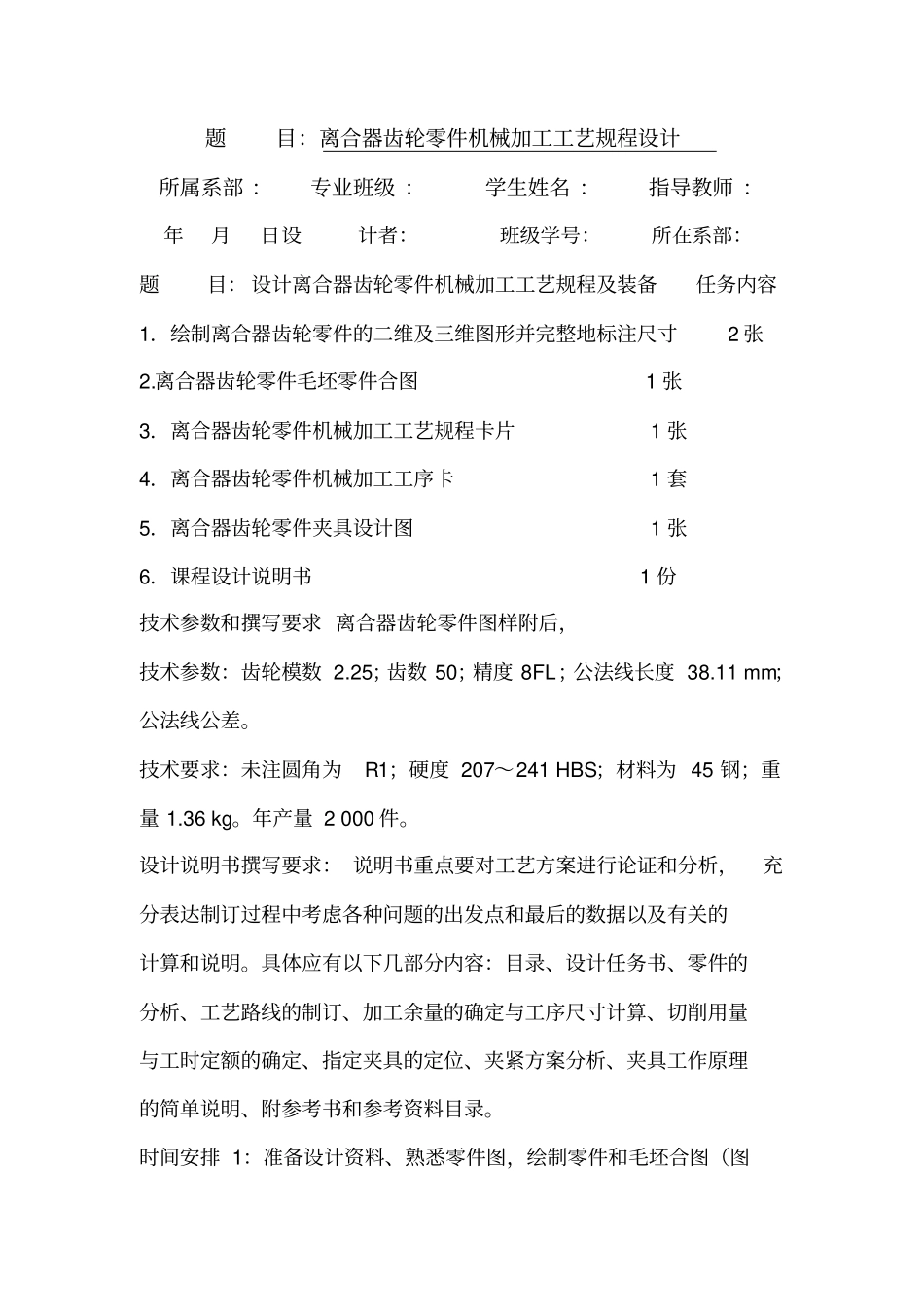

题目:离合器齿轮零件机械加工工艺规程设计所属系部 :专业班级 :学生姓名 :指导教师 :年月日设计者:班级学号:所在系部:题目: 设计离合器齿轮零件机械加工工艺规程及装备任务内容1.绘制离合器齿轮零件的二维及三维图形并完整地标注尺寸2 张2.离合器齿轮零件毛坯零件合图1 张3.离合器齿轮零件机械加工工艺规程卡片1 张4.离合器齿轮零件机械加工工序卡1 套5.离合器齿轮零件夹具设计图1 张6.课程设计说明书1 份技术参数和撰写要求 离合器齿轮零件图样附后,技术参数:齿轮模数 2.25;齿数 50;精度 8FL;公法线长度 38.11 mm;公法线公差。技术要求:未注圆角为R1;硬度 207~241 HBS;材料为 45 钢;重量 1.36 kg。年产量 2 000 件。设计说明书撰写要求: 说明书重点要对工艺方案进行论证和分析,充分表达制订过程中考虑各种问题的出发点和最后的数据以及有关的计算和说明。具体应有以下几部分内容:目录、设计任务书、零件的分析、工艺路线的制订、加工余量的确定与工序尺寸计算、切削用量与工时定额的确定、指定夹具的定位、夹紧方案分析、夹具工作原理的简单说明、附参考书和参考资料目录。时间安排 1:准备设计资料、熟悉零件图,绘制零件和毛坯合图(图纸、CAD 图)。2:确定工艺路线,撰写机械加工工艺规程卡片和工序卡片(图纸及工艺文件)。3:编写设计说明书( WORD 文件)及演示文稿( PPT 文件),准备答辩。技术手册参考资料 《金属机械加工工艺人员手册》上海科学技术出版社图 1 离合器齿轮零件图机械与电子工程学院机械加工技术课程设计一、设计目的机械加工工艺与装备课程设计是机械类专业教学过程中极为关键的一个环节。该教学环节的实施,应使学生在机械绘图、机械制造工艺、夹具设计等方面进行一次较为全面的系统性训练,使学生掌握各种机床装备应用的基本技能,加强对机械制造技术的认识, 熟悉机械零件的从毛坯到成品的生产过程,具备在生产第一线从事机械类加工技术的中等应用型人才的能力。二、考核内容与要求考核内容包括下述部分。1.编制零件机械加工工艺规程(1)分析零件三维立体结构,进行工艺分析,确定生产类型。(2)选择毛坯并确定其总余量,绘制零件-毛坯综合图。(3)拟定机械加工工艺规程。(4)计算和填写机械加工工艺卡片。2.绘制机械加工工序简图3.选择机床工艺装备4.确定切削用量及工时定额5.填写机械加工工艺工序卡片6.撰写机械加工工艺及装备课程设...
