离心泵性能测定试验报告

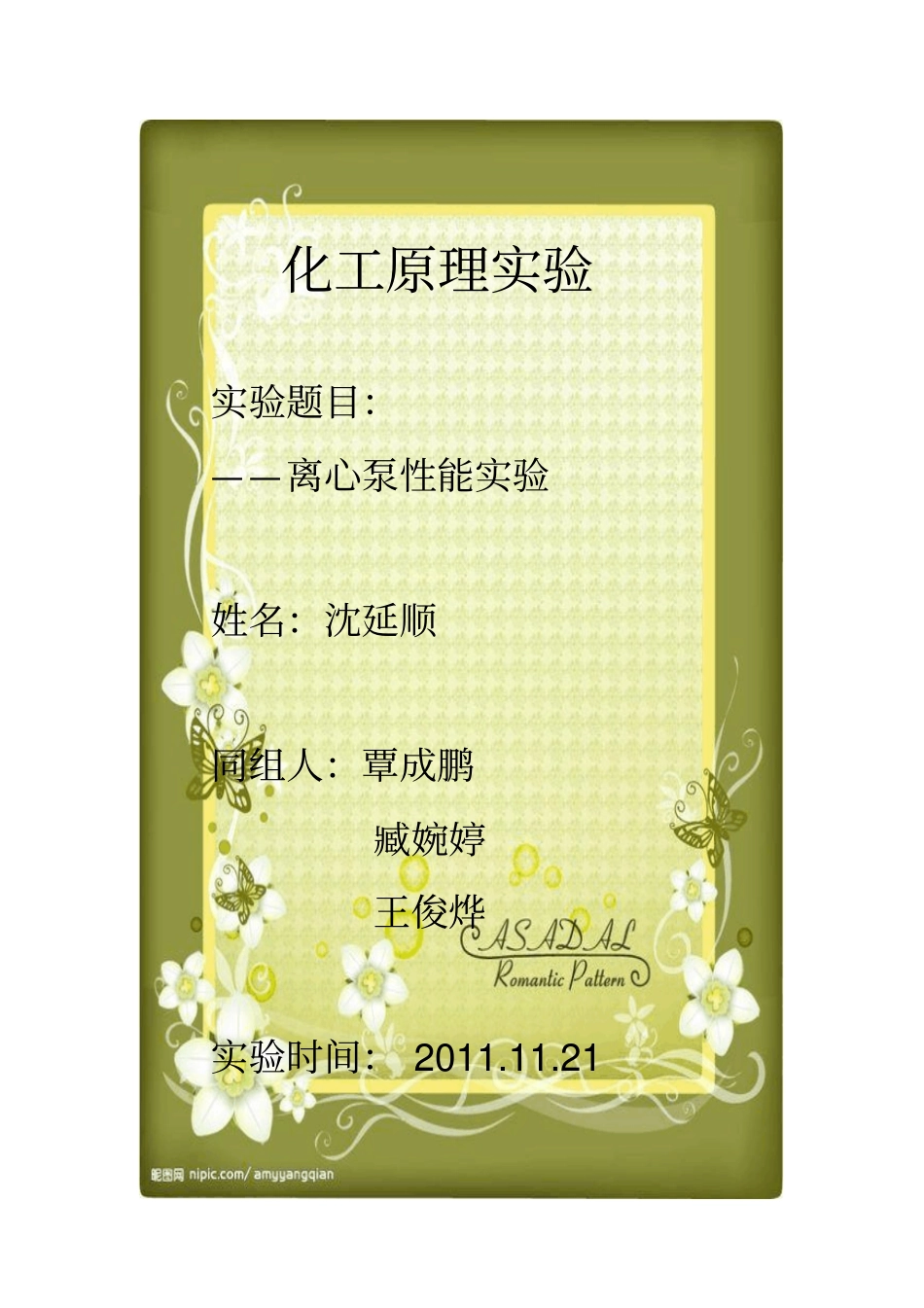

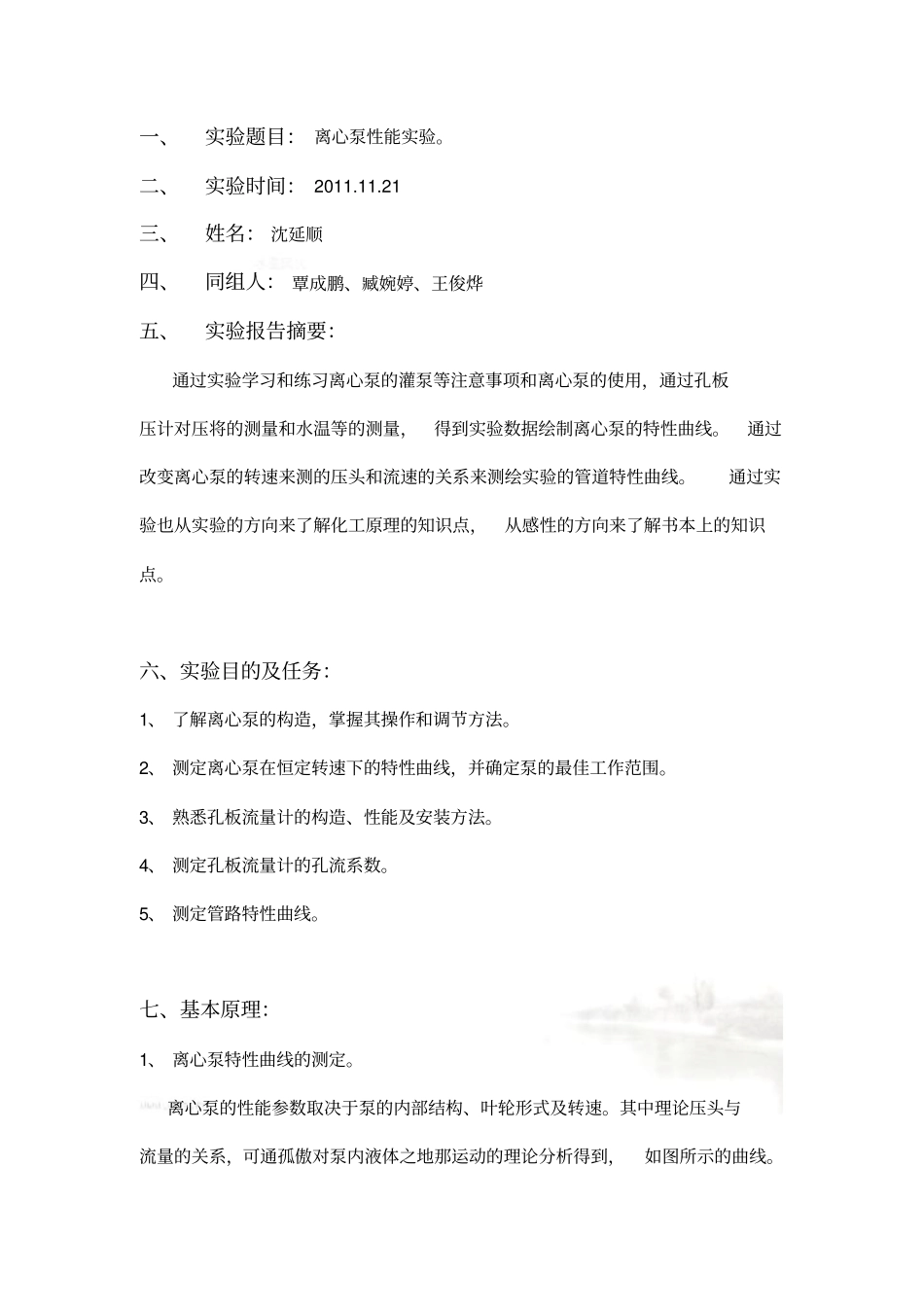

离心泵性能测定实验报告化工原理实验实验题目：——离心泵性能实验姓名：沈延顺同组人：覃成鹏臧婉婷王俊烨实验时间： 2011.11.21 一、实验题目： 离心泵性能实验。二、实验时间： 2011.11.21 三、姓名： 沈延顺四、同组人： 覃成鹏、臧婉婷、王俊烨五、实验报告摘要：通过实验学习和练习离心泵的灌泵等注意事项和离心泵的使用，通过孔板压计对压将的测量和水温等的测量，得到实验数据绘制离心泵的特性曲线。通过改变离心泵的转速来测的压头和流速的关系来测绘实验的管道特性曲线。通过实验也从实验的方向来了解化工原理的知识点，从感性的方向来了解书本上的知识点。六、实验目的及任务：1、 了解离心泵的构造，掌握其操作和调节方法。2、 测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。3、 熟悉孔板流量计的构造、性能及安装方法。4、 测定孔板流量计的孔流系数。5、 测定管路特性曲线。七、基本原理：1、 离心泵特性曲线的测定。离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。其中理论压头与流量的关系，可通孤傲对泵内液体之地那运动的理论分析得到，如图所示的曲线。由于流体流经泵时， 不可避免的会遇到种种阻力， 产生能量损失， 诸如摩擦阻力、环流损失等，因此，实际压头比理论压头小，且难以通过计算求得，因此通常采用实验方法，直接测定其参数见的关系，并将测出的He~Q 、N~Q 、和η~Q 三条曲线称为离心泵的特性曲线。另外，根据此曲线也可以求出最佳操作范围，作为选泵的依据。图（1）、泵的扬程 He 式中：——泵出口处的压力。——泵入口处的真空度。——压力表和真空表测压口之间的垂直距离，=0.85m。（2）、泵的有效功率和效率。由于泵在运转中存在种种能量损失，是泵的实际压头和流量较理论值为低，而输入泵的功率又比理论值为高，所以泵的总效率为：式中：Ne——泵的有效功率， Kw Q——流量，He——扬程，ρ ——流体的密度，kg/m3 由泵轴输入离心泵的功率为：式中：——电机的输入功率，kw ——电机效率，取0.9 ——传动装置的转动效率，一般取1.0 2、 孔板流量计孔流系数的测定孔板流量计的构造原理如图所示，图在水平管路上装有一块孔板，其两侧接测压管，分别与压差传感器的两端连接。孔板流量计是利用流体通过锐孔的节流作用，使流速增大，压强减小，造成孔板前后压强差，作为测量的依据。若管路的直径为，孔板锐孔直径为，流体流经孔板后所形成缩脉的与，根据伯努利...
