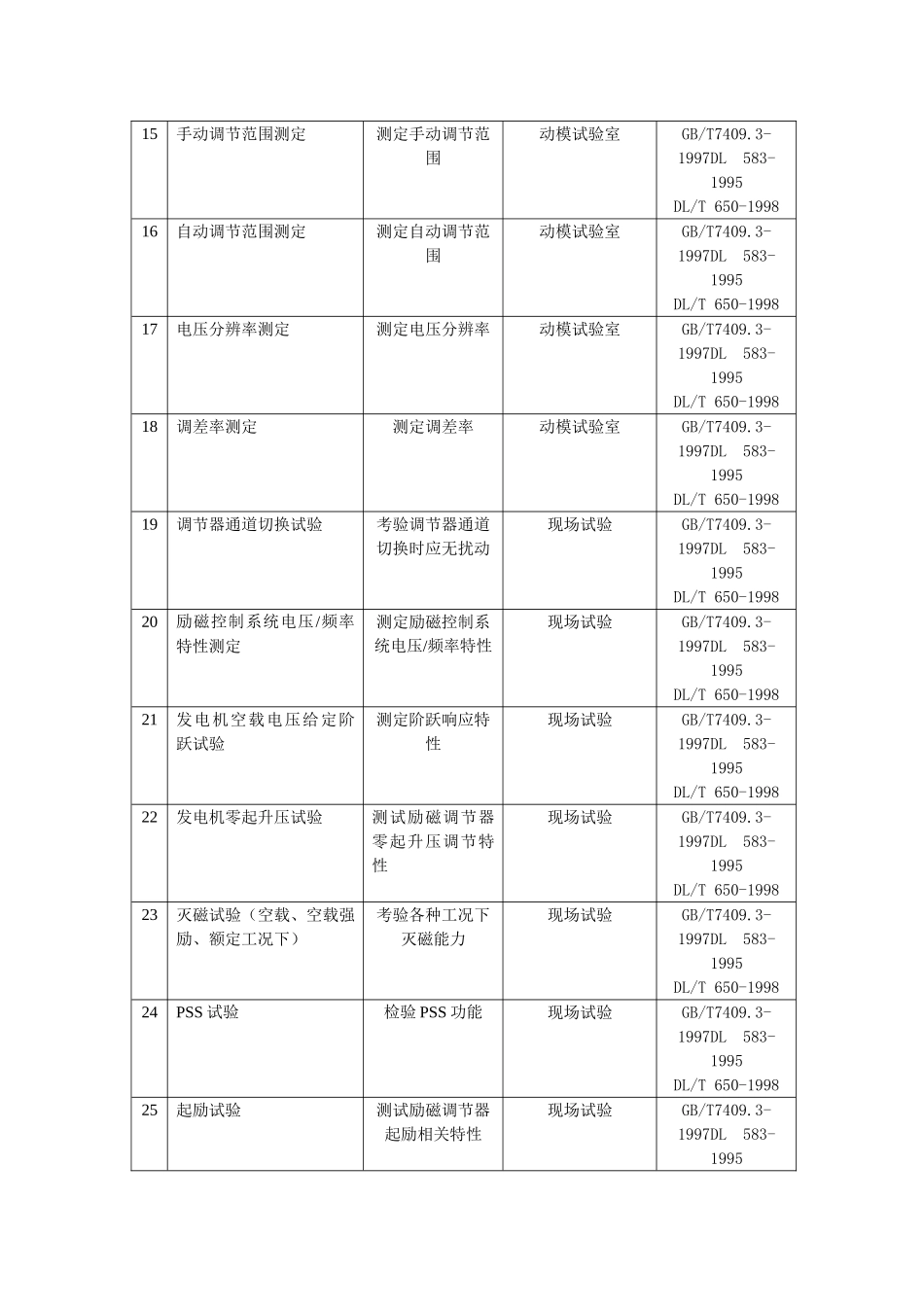

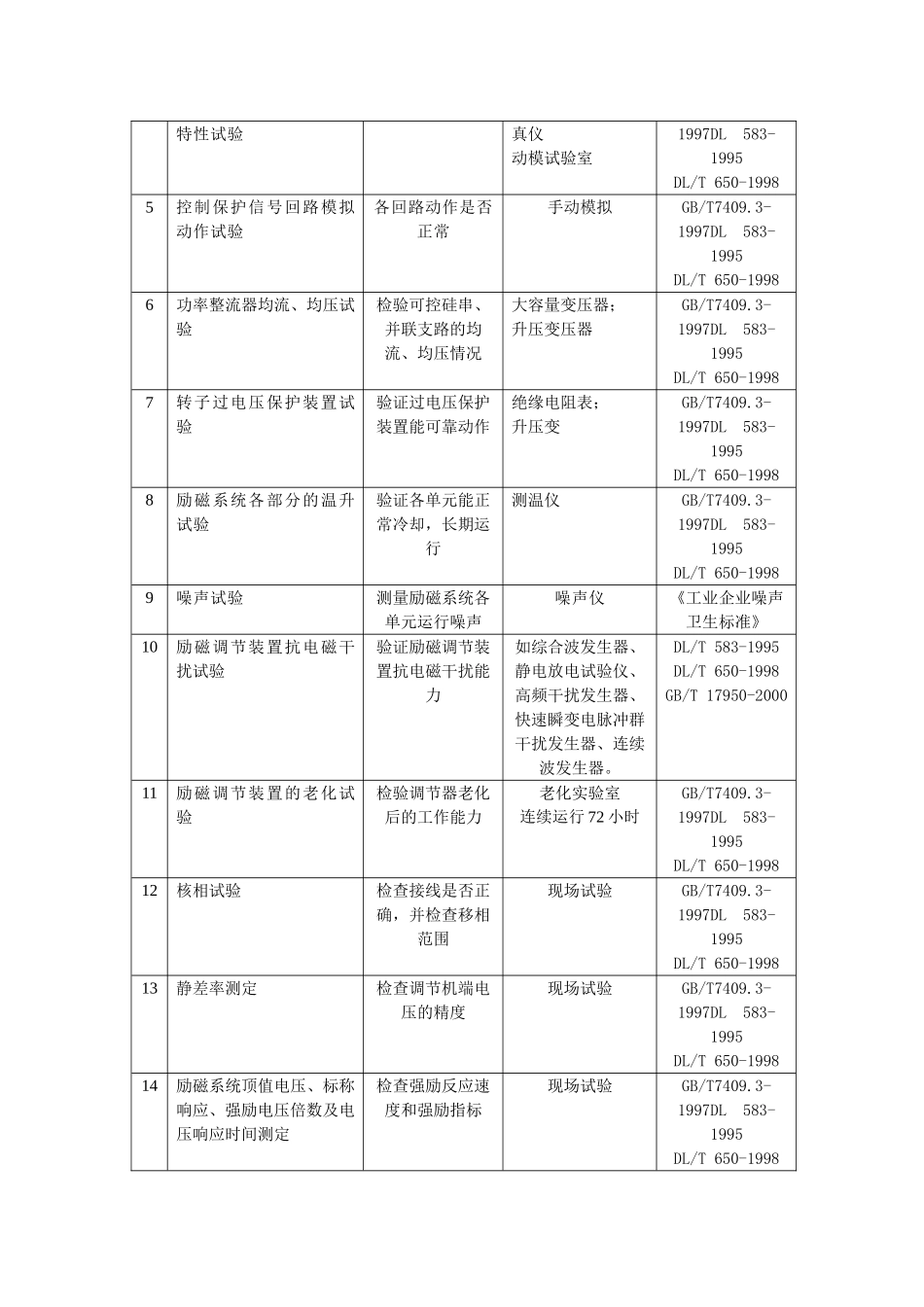

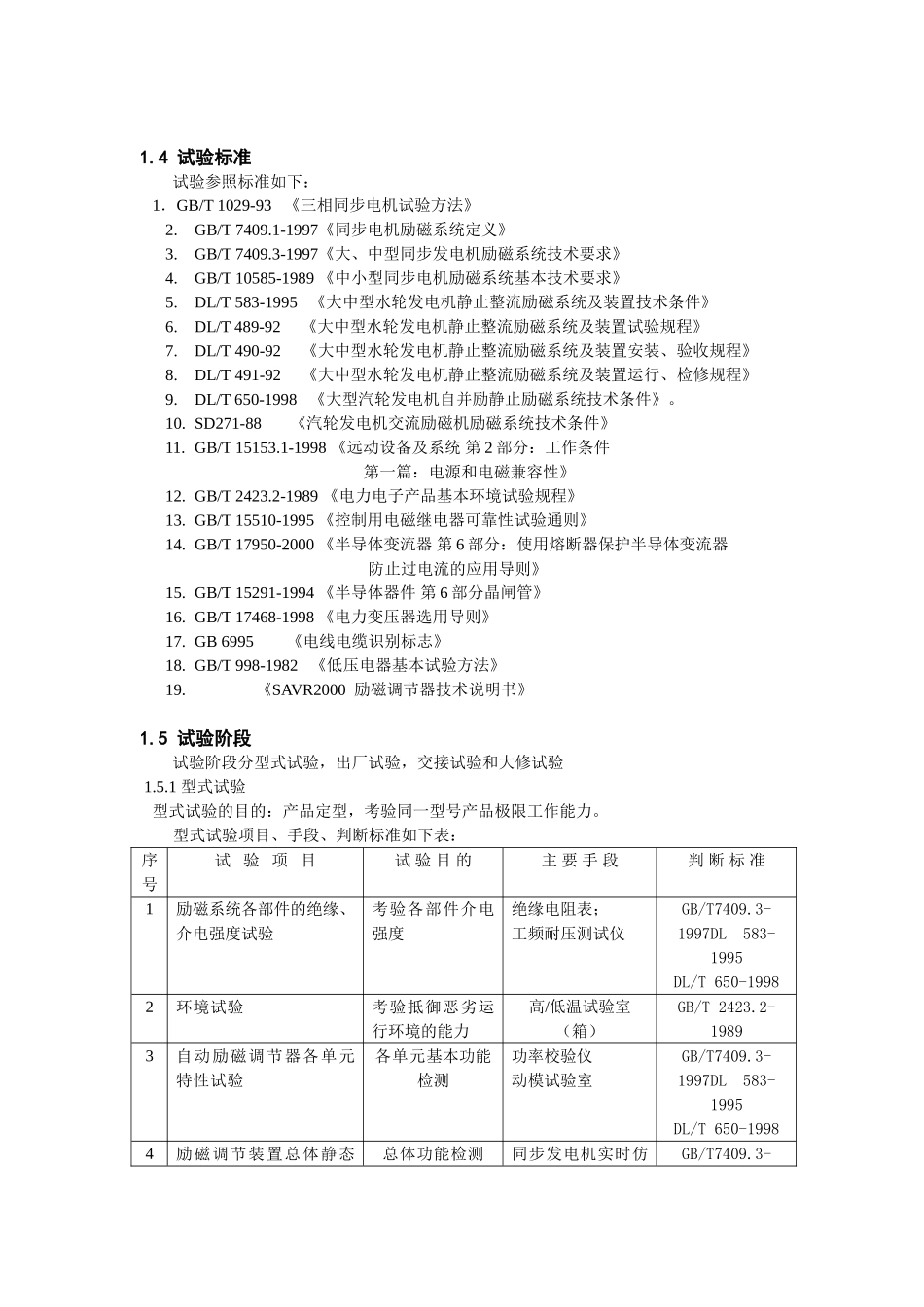

1.4试验标准试验参照标准如下：1．GB/T1029-93《三相同步电机试验方法》2.GB/T7409.1-1997《同步电机励磁系统定义》3.GB/T7409.3-1997《大、中型同步发电机励磁系统技术要求》4.GB/T10585-1989《中小型同步电机励磁系统基本技术要求》5.DL/T583-1995《大中型水轮发电机静止整流励磁系统及装置技术条件》6.DL/T489-92《大中型水轮发电机静止整流励磁系统及装置试验规程》7.DL/T490-92《大中型水轮发电机静止整流励磁系统及装置安装、验收规程》8.DL/T491-92《大中型水轮发电机静止整流励磁系统及装置运行、检修规程》9.DL/T650-1998《大型汽轮发电机自并励静止励磁系统技术条件》。10.SD271-88《汽轮发电机交流励磁机励磁系统技术条件》11.GB/T15153.1-1998《远动设备及系统第2部分：工作条件第一篇：电源和电磁兼容性》12.GB/T2423.2-1989《电力电子产品基本环境试验规程》13.GB/T15510-1995《控制用电磁继电器可靠性试验通则》14.GB/T17950-2000《半导体变流器第6部分：使用熔断器保护半导体变流器防止过电流的应用导则》15.GB/T15291-1994《半导体器件第6部分晶闸管》16.GB/T17468-1998《电力变压器选用导则》17.GB6995《电线电缆识别标志》18.GB/T998-1982《低压电器基本试验方法》19.《SAVR2000励磁调节器技术说明书》1.5试验阶段试验阶段分型式试验，出厂试验，交接试验和大修试验1.5.1型式试验型式试验的目的：产品定型，考验同一型号产品极限工作能力。型式试验项目、手段、判断标准如下表：序号试验项目试验目的主要手段判断标准1励磁系统各部件的绝缘、介电强度试验考验各部件介电强度绝缘电阻表；工频耐压测试仪GB/T7409.3-1997DL583-1995DL/T650-19982环境试验考验抵御恶劣运行环境的能力高/低温试验室（箱）GB/T2423.2-19893自动励磁调节器各单元特性试验各单元基本功能检测功率校验仪动模试验室GB/T7409.3-1997DL583-1995DL/T650-19984励磁调节装置总体静态总体功能检测同步发电机实时仿GB/T7409.3-特性试验真仪动模试验室1997DL583-1995DL/T650-19985控制保护信号回路模拟动作试验各回路动作是否正常手动模拟GB/T7409.3-1997DL583-1995DL/T650-19986功率整流器均流、均压试验检验可控硅串、并联支路的均流、均压情况大容量变压器；升压变压器GB/T7409.3-1997DL583-1995DL/T650-19987转子过电压保护装置试验验证过电压保护装置能可靠动作绝缘电阻表；升压变GB/T7409.3-1997DL583-1995DL/T650-19988励磁系统各部分的温升试验验证各单元能正常冷却，长期运行测温仪GB/T7409.3-1997DL583-1995DL/T650-19989噪声试验测量励磁系统各单元运行噪声噪声仪《工业企业噪声卫生标准》10励磁调节装置抗电磁干扰试验验证励磁调节装置抗电磁干扰能力如综合波发生器、静电放电试验仪、高频干扰发生器、快速瞬变电脉冲群干扰发生器、连续波发生器。DL/T583-1995DL/T650-1998GB/T17950-200011励磁调节装置的老化试验检验调节器老化后的工作能力老化实验室连续运行72小时GB/T7409.3-1997DL583-1995DL/T650-199812核相试验检查接线是否正确，并检查移相范围现场试验GB/T7409.3-1997DL583-1995DL/T650-199813静差率测定检查调节机端电压的精度现场试验GB/T7409.3-1997DL583-1995DL/T650-199814励磁系统顶值电压、标称响应、强励电压倍数及电压响应时间测定检查强励反应速度和强励指标现场试验GB/T7409.3-1997DL583-1995DL/T650-199815手动调节范围测定测定手动调节范围动模试验室GB/T7409.3-1997DL583-1995DL/T650-199816自动调节范围测定测定自动调节范围动模试验室GB/T7409.3-1997DL583-1995DL/T650-199817电压分辨率测定测定电压分辨率动模试验室GB/T7409.3-1997DL583-1995DL/T650-199818调差率测定测定调差率动模试验室GB/T7409.3-1997DL583-1995DL/T650-199819调节器通道切换试验考验调节器通道切换时应无扰动现场试验GB/T7409.3-1997DL583-1995DL/T650-199820励磁控制系统电压/频率特性测定测定励磁控制系统电压/频率特性现场试验GB/T7409.3-1997DL583-1995DL/T650-199821发电机空载电压给定阶跃试验测定阶跃响应特性现场试验GB/T7409.3-1997DL583-1995DL/T650-199822发电机零起升压...
