科学探究杠杆的平衡条件同步练习沪科八级2

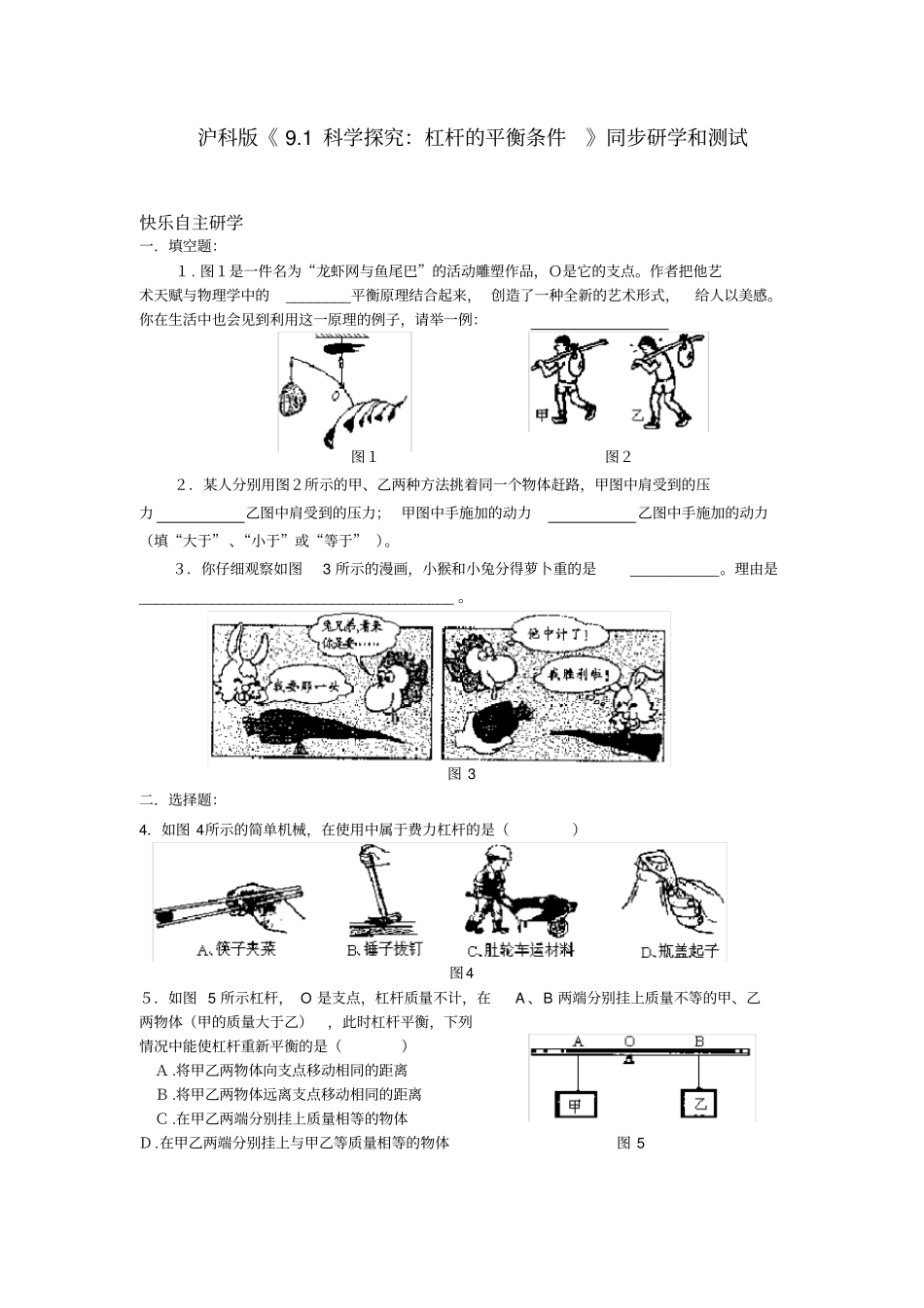

沪科版《 9.1 科学探究：杠杆的平衡条件》同步研学和测试快乐自主研学一．填空题：１. 图１是一件名为“龙虾网与鱼尾巴”的活动雕塑作品，Ｏ是它的支点。作者把他艺术天赋与物理学中的________平衡原理结合起来， 创造了一种全新的艺术形式，给人以美感。你在生活中也会见到利用这一原理的例子，请举一例：图１图２２．某人分别用图２所示的甲、乙两种方法挑着同一个物体赶路，甲图中肩受到的压力乙图中肩受到的压力； 甲图中手施加的动力乙图中手施加的动力（填“大于” 、“小于”或“等于” ）。３．你仔细观察如图3 所示的漫画，小猴和小兔分得萝卜重的是___________。理由是_______________________________________ 。图 3 二．选择题：4．如图 4所示的简单机械，在使用中属于费力杠杆的是（）图4５．如图 5 所示杠杆， O 是支点，杠杆质量不计，在A 、B 两端分别挂上质量不等的甲、乙两物体（甲的质量大于乙），此时杠杆平衡，下列情况中能使杠杆重新平衡的是（）Ａ .将甲乙两物体向支点移动相同的距离Ｂ .将甲乙两物体远离支点移动相同的距离Ｃ .在甲乙两端分别挂上质量相等的物体Ｄ.在甲乙两端分别挂上与甲乙等质量相等的物体图 56. 图 6 所示，人的前臂可视为杠杆，当曲肘将茶杯向上举起时，下列说法中正确的是( ) Ａ．前臂是省力杠杆Ｂ．前臂是费力杠杆Ｃ．前臂不是杠杆Ｄ．无法确定图 6７．图 7 所示是一个指甲刀的示意图；它由三个杠杆ABC、OBD和 OED组成，用指甲刀剪指甲时，下面说法正确的是( ) Ａ．三个杠杆都是省力杠杆Ｂ．三个杠杆都是费力杠杆Ｃ． ABC 是省力杠杆， OBD 、OED 是费力杠杆Ｄ． ABC 是费力杠杆， OBD 、OED 是省力杠杆图 7三．作图题：８．图 8 是用扳手转动螺母的示意图( 螺母的中心为支点Ｏ) ，请在图中画出动力的力臂。图 8 图 9 ９．图 9 所示，杠杆AO在力 F1、F2的作用下处于静止状态L2 是力 F2的力臂，在图中画出力 F2。四．实验题：10．图 10 所示是探究杆杠平衡条件的实验装置。⑴ . 两端螺母的作用是；若杠杆在使用前发现左端低、右端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向调节；也可将杠杆左端的平衡螺母向调节。此后，在整个图 10实验过程中，是否还需再旋动两侧的平衡螺母？。⑵ . 他得到的两组数据如下表所示：实验序号动力 F1/N 动力臂L1/m 阻力 F2/N 阻力臂L2 /m 1 2 0.2 1 0.1 2 1 0.08 2 0.04...
