科迈ComApMRS16发电机组控制器说明书

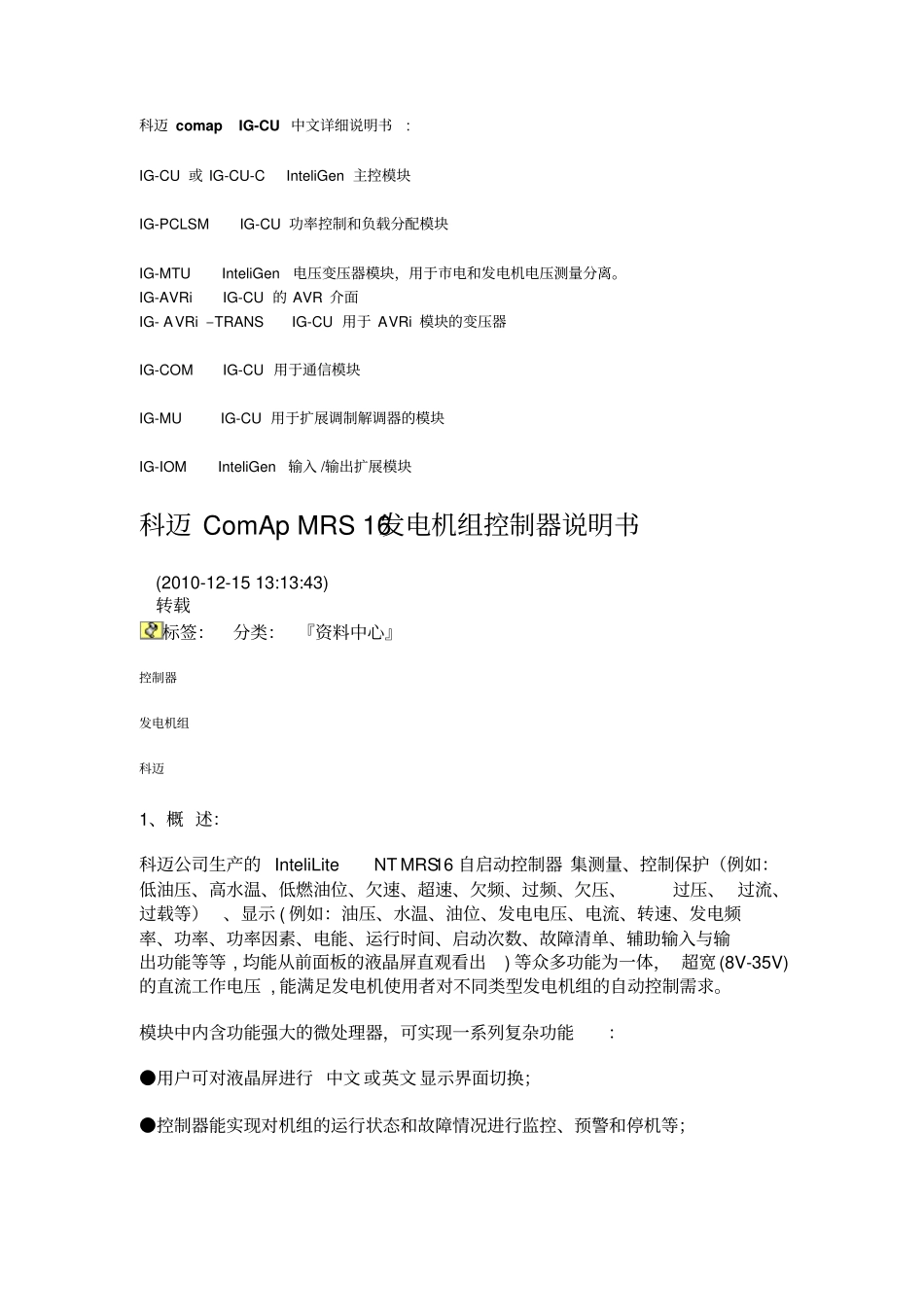

科迈ComApMRS16发电机组控制器说明书_第1页
1/15

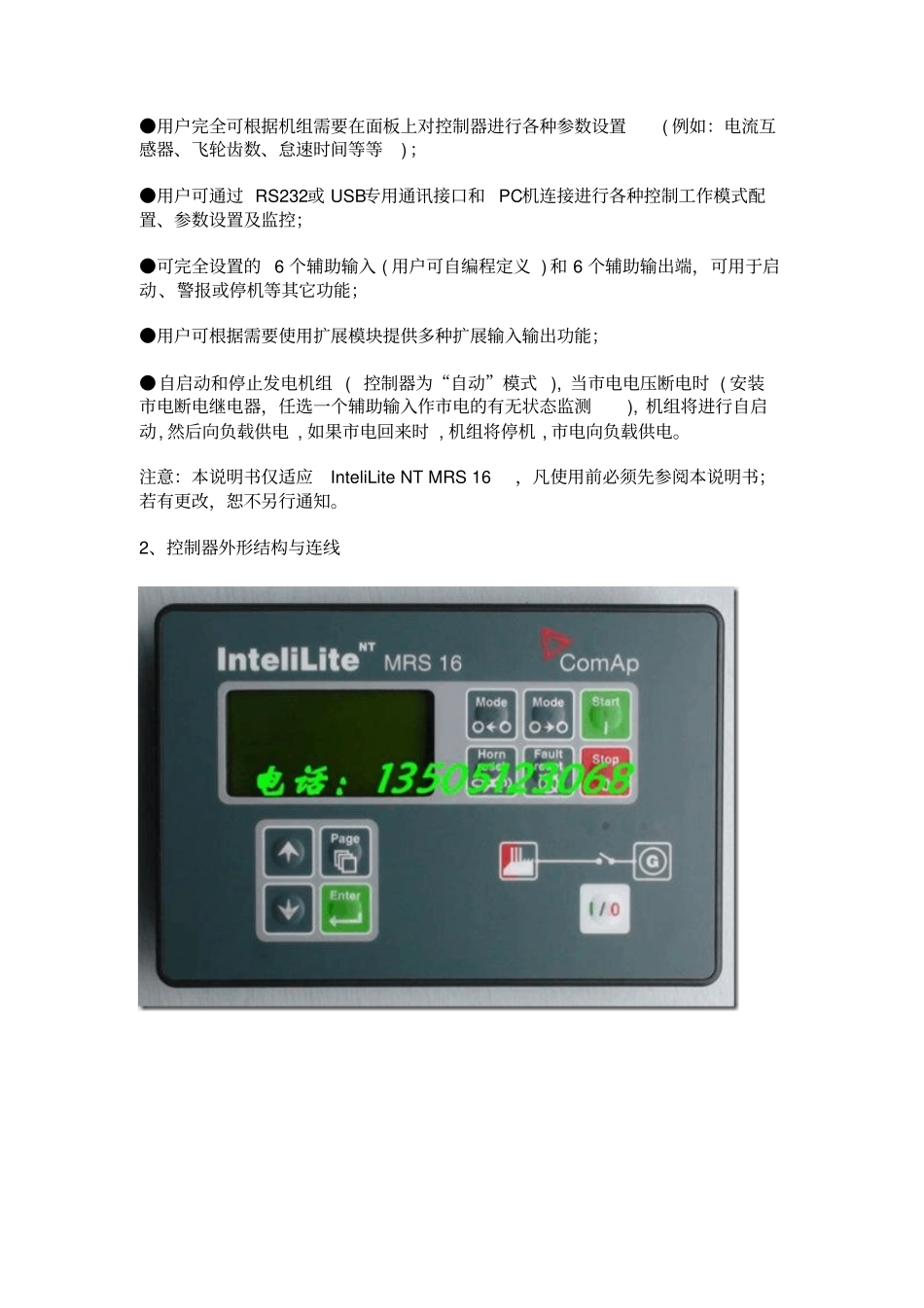

科迈ComApMRS16发电机组控制器说明书_第2页
2/15

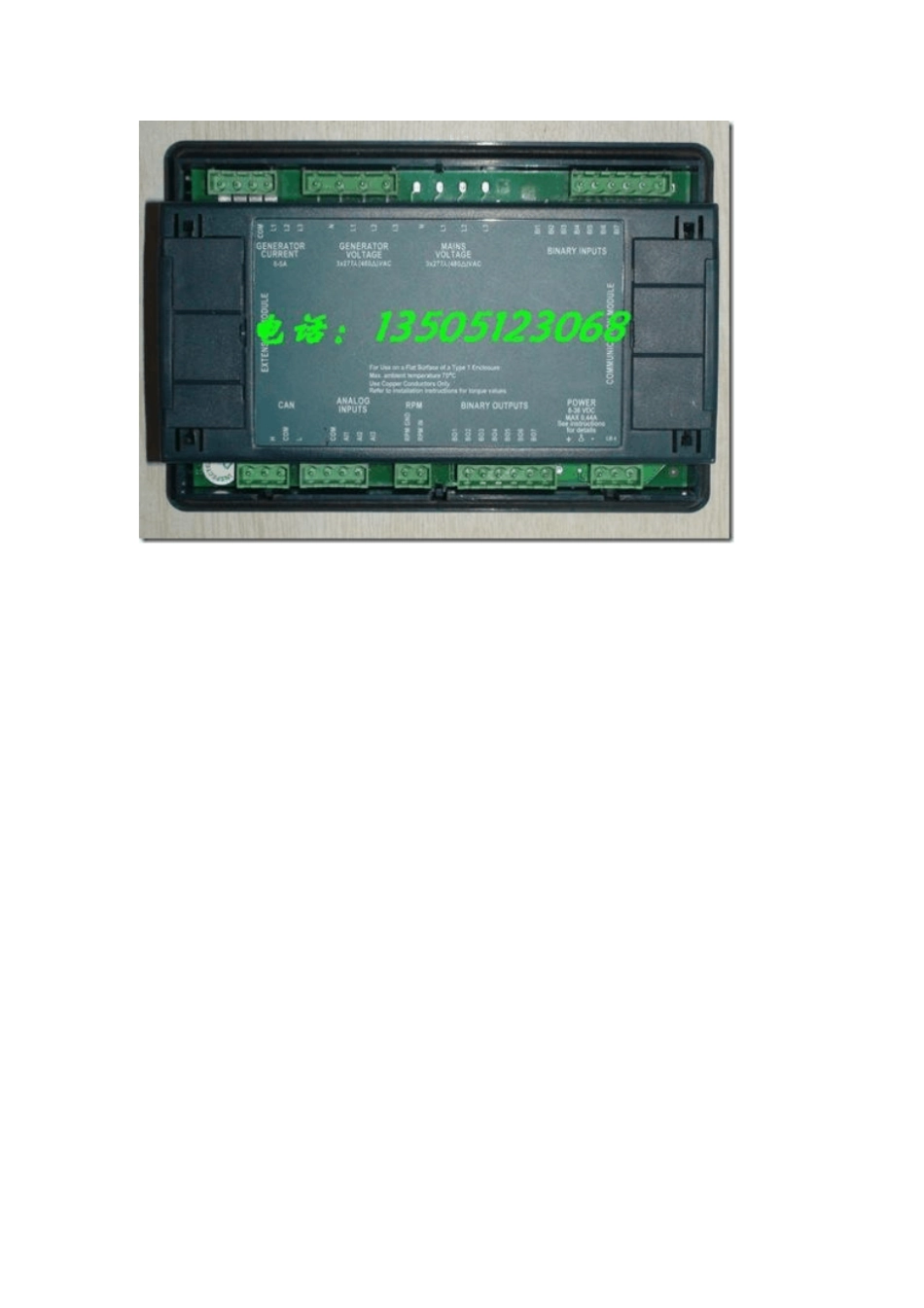

科迈ComApMRS16发电机组控制器说明书_第3页
3/15
科迈 comap IG-CU 中文详细说明书: IG-CU 或 IG-CU-C InteliGen 主控模块IG-PCLSM IG-CU 功率控制和负载分配模块IG-MTU InteliGen 电压变压器模块,用于市电和发电机电压测量分离。IG-AVRi IG-CU 的 AVR 介面IG- AVRi –TRANS IG-CU 用于 AVRi 模块的变压器IG-COM IG-CU 用于通信模块IG-MU IG-CU 用于扩展调制解调器的模块IG-IOM InteliGen 输入 /输出扩展模块科迈 ComAp MRS 16发电机组控制器说明书(2010-12-15 13:13:43) 转载标签:控制器发电机组科迈分类: 『资料中心』1、概 述:科迈公司生产的 InteliLite NT MRS 16 自启动控制器 集测量、控制保护(例如:低油压、高水温、低燃油位、欠速、超速、欠频、过频、欠压、过压、 过流、过载等)、显示 ( 例如:油压、水温、油位、发电电压、电流、转速、发电频率、功率、功率因素、电能、运行时间、启动次数、故障清单、辅助输入与输出功能等等 , 均能从前面板的液晶屏直观看出) 等众多功能为一体, 超宽 (8V-35V)的直流工作电压 , 能满足发电机使用者对不同类型发电机组的自动控制需求。模块中内含功能强大的微处理器,可实现一系列复杂功能:●用户可对液晶屏进行 中文 或英文 显示界面切换;●控制器能实现对机组的运行状态和故障情况进行监控、预警和停机等;●用户完全可根据机组需要在面板上对控制器进行各种参数设置( 例如:电流互感器、飞轮齿数、怠速时间等等) ;●用户可通过 RS232或 USB专用通讯接口和 PC机连接进行各种控制工作模式配置、参数设置及监控;●可完全设置的 6 个辅助输入 ( 用户可自编程定义 ) 和 6 个辅助输出端,可用于启动、警报或停机等其它功能;●用户可根据需要使用扩展模块提供多种扩展输入输出功能;●自启动和停止发电机组 ( 控制器为“自动”模式 ), 当市电电压断电时 ( 安装市电断电继电器,任选一个辅助输入作市电的有无状态监测), 机组将进行自启动, 然后向负载供电 , 如果市电回来时 , 机组将停机 , 市电向负载供电。注意:本说明书仅适应InteliLite NT MRS 16,凡使用前必须先参阅本说明书;若有更改,恕不另行通知。2、控制器外形结构与连线2.3 背面接线简图注:上图的辅助输入及辅助输出为出厂默认设置,用户可通过 RS232或 USB专用通讯接口和 PC机连接进行各种控制工作模式配置、参数设置及监控,厂家也可根据用户的要求在出厂时预设各种控制工作模式的...
