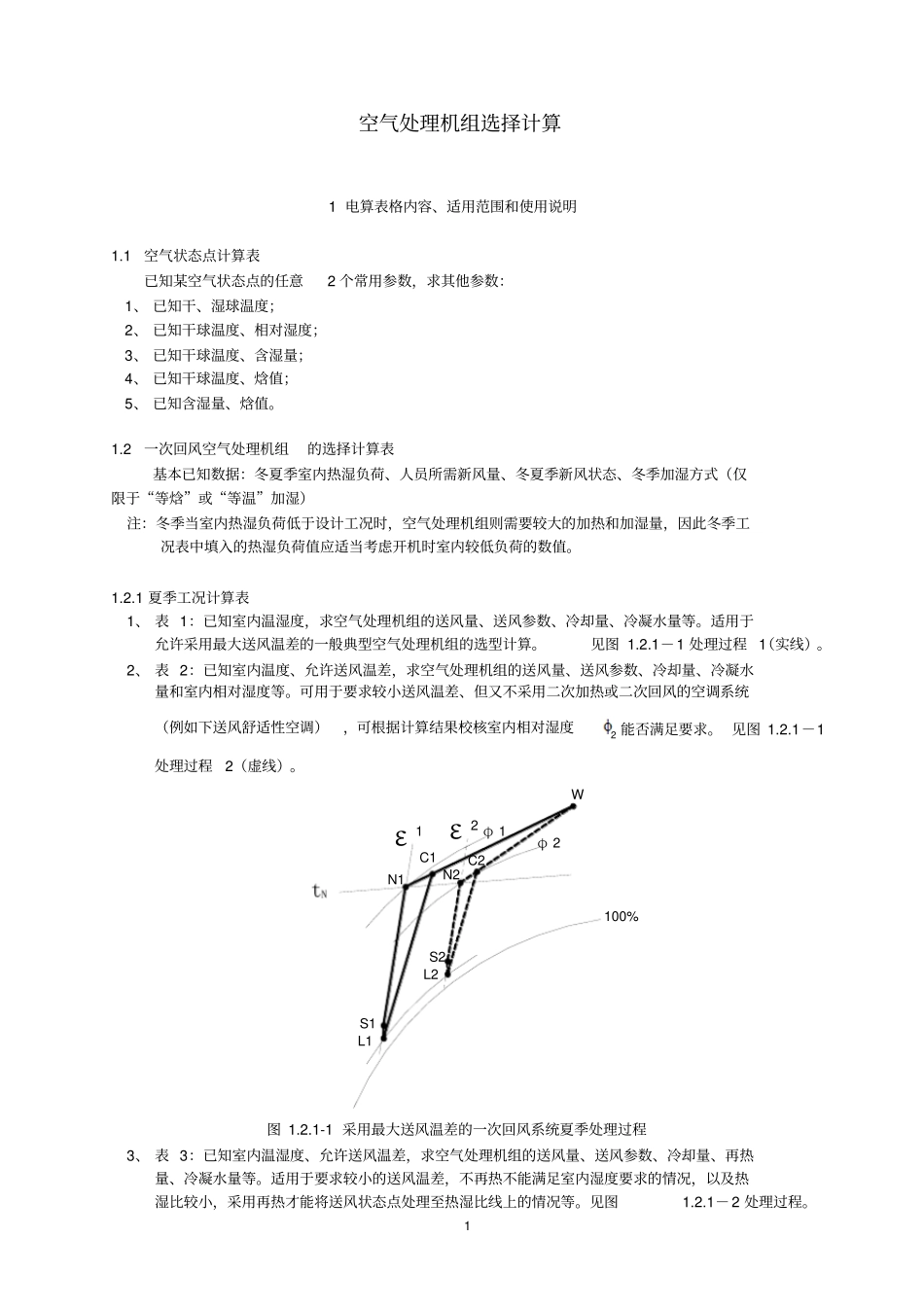

1 空气处理机组选择计算1 电算表格内容、适用范围和使用说明1.1 空气状态点计算表已知某空气状态点的任意2 个常用参数，求其他参数：1、 已知干、湿球温度；2、 已知干球温度、相对湿度；3、 已知干球温度、含湿量；4、 已知干球温度、焓值；5、 已知含湿量、焓值。1.2 一次回风空气处理机组的选择计算表基本已知数据：冬夏季室内热湿负荷、人员所需新风量、冬夏季新风状态、冬季加湿方式（仅限于“等焓”或“等温”加湿）注：冬季当室内热湿负荷低于设计工况时，空气处理机组则需要较大的加热和加湿量，因此冬季工况表中填入的热湿负荷值应适当考虑开机时室内较低负荷的数值。1.2.1 夏季工况计算表1、 表 1：已知室内温湿度，求空气处理机组的送风量、送风参数、冷却量、冷凝水量等。适用于允许采用最大送风温差的一般典型空气处理机组的选型计算。见图 1.2.1－1 处理过程 1（实线）。2、 表 2：已知室内温度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、冷凝水量和室内相对湿度等。可用于要求较小送风温差、但又不采用二次加热或二次回风的空调系统（例如下送风舒适性空调），可根据计算结果校核室内相对湿度2 能否满足要求。 见图 1.2.1－1处理过程2（虚线）。S1L1N1C1WN2C2S2L2100%φ 1φ 21ε2ε图 1.2.1-1 采用最大送风温差的一次回风系统夏季处理过程3、 表 3：已知室内温湿度、允许送风温差，求空气处理机组的送风量、送风参数、冷却量、再热量、冷凝水量等。适用于要求较小的送风温差，不再热不能满足室内湿度要求的情况，以及热湿比较小，采用再热才能将送风状态点处理至热湿比线上的情况等。见图1.2.1－2 处理过程。2 NL'LCW100%Sε图 1.2.1-2 带二次加热的夏季一次回风系统处理过程4、 表 4：已知室内温度、空气处理机组送风量，求室内相对湿度、机组送风参数、冷却量、冷凝水量等。适用于已按表1 确定空气处理机组风量，但无室内湿度控制措施（二次加热等）的一般舒适性空调系统，在室内热湿负荷减小（部分负荷）时，进行室内湿度等校核计算。此外也适用于需全年送冷内区夏季空气处理机组送风参数的求解计算（对于需全年送冷的内区，冬夏负荷相差不大，但冬季室内设定温度较低，而送风温度不能过低，即冬季送风温差小于夏季送风温差，因此冬季送风量大于夏季，应按冬季工况确定空气处理机组送风量），见图1.2.1－1处理过程（虚线） 。1.2..2 冬季工况计算表1、 表 1：已知室内...
