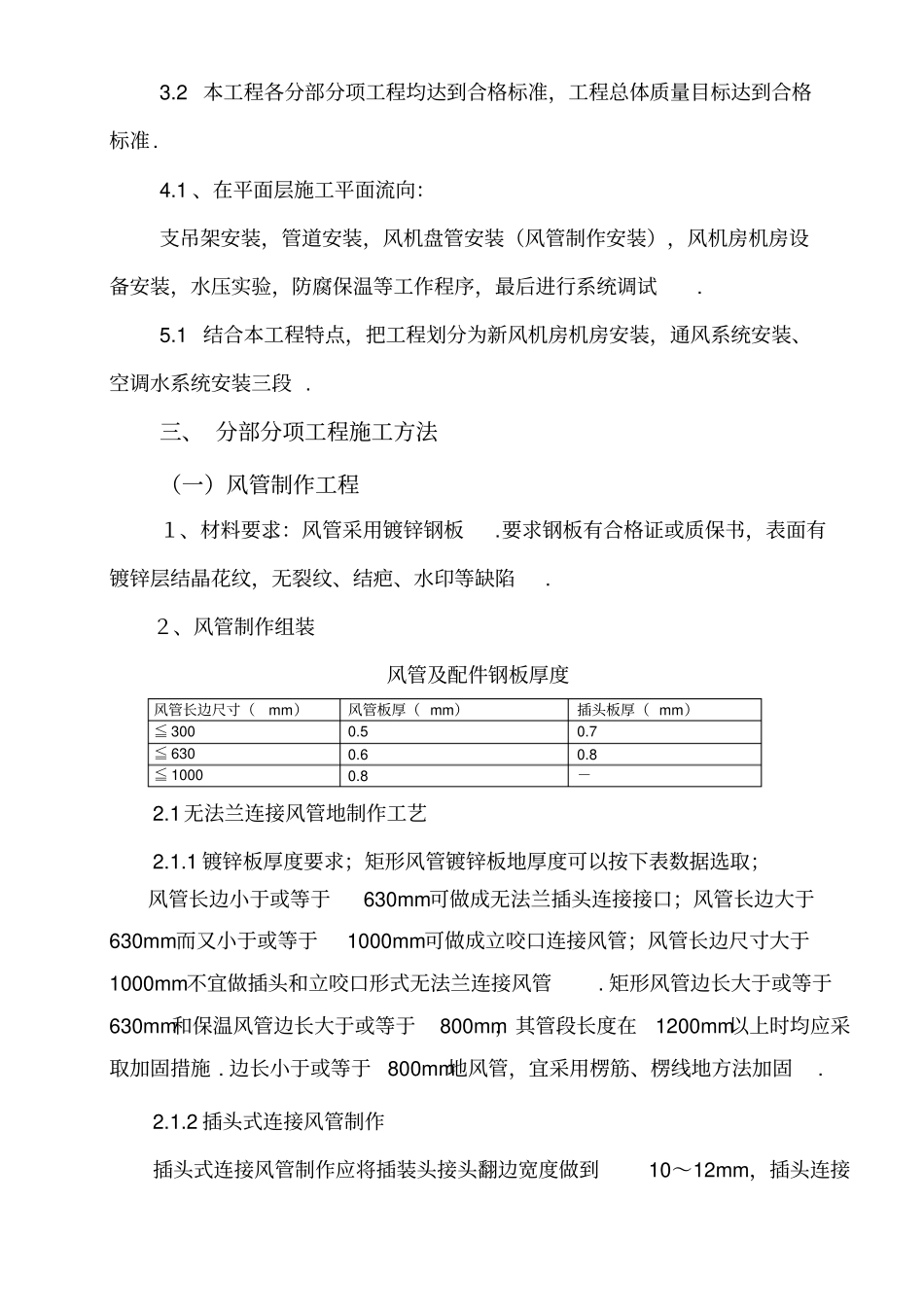

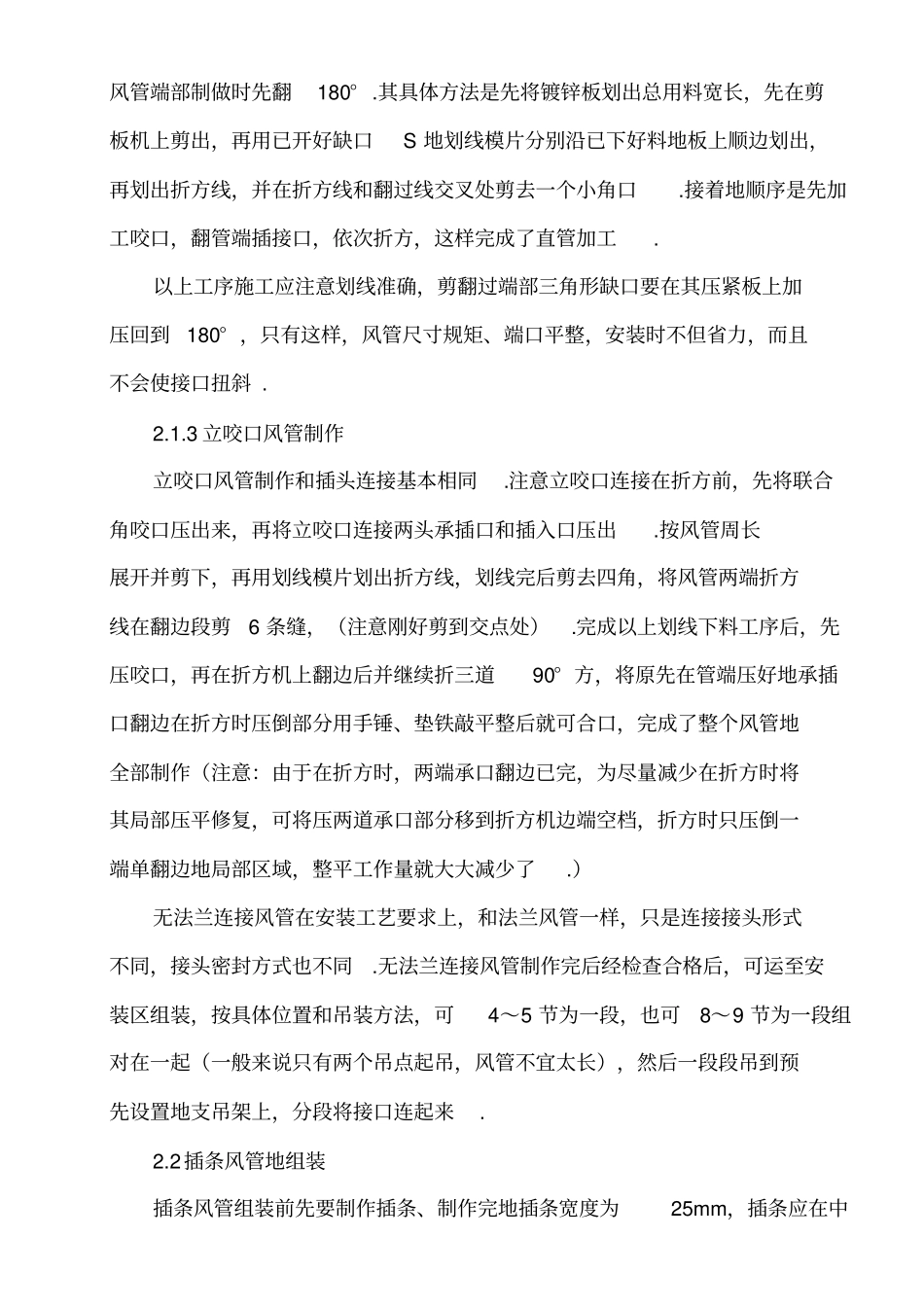

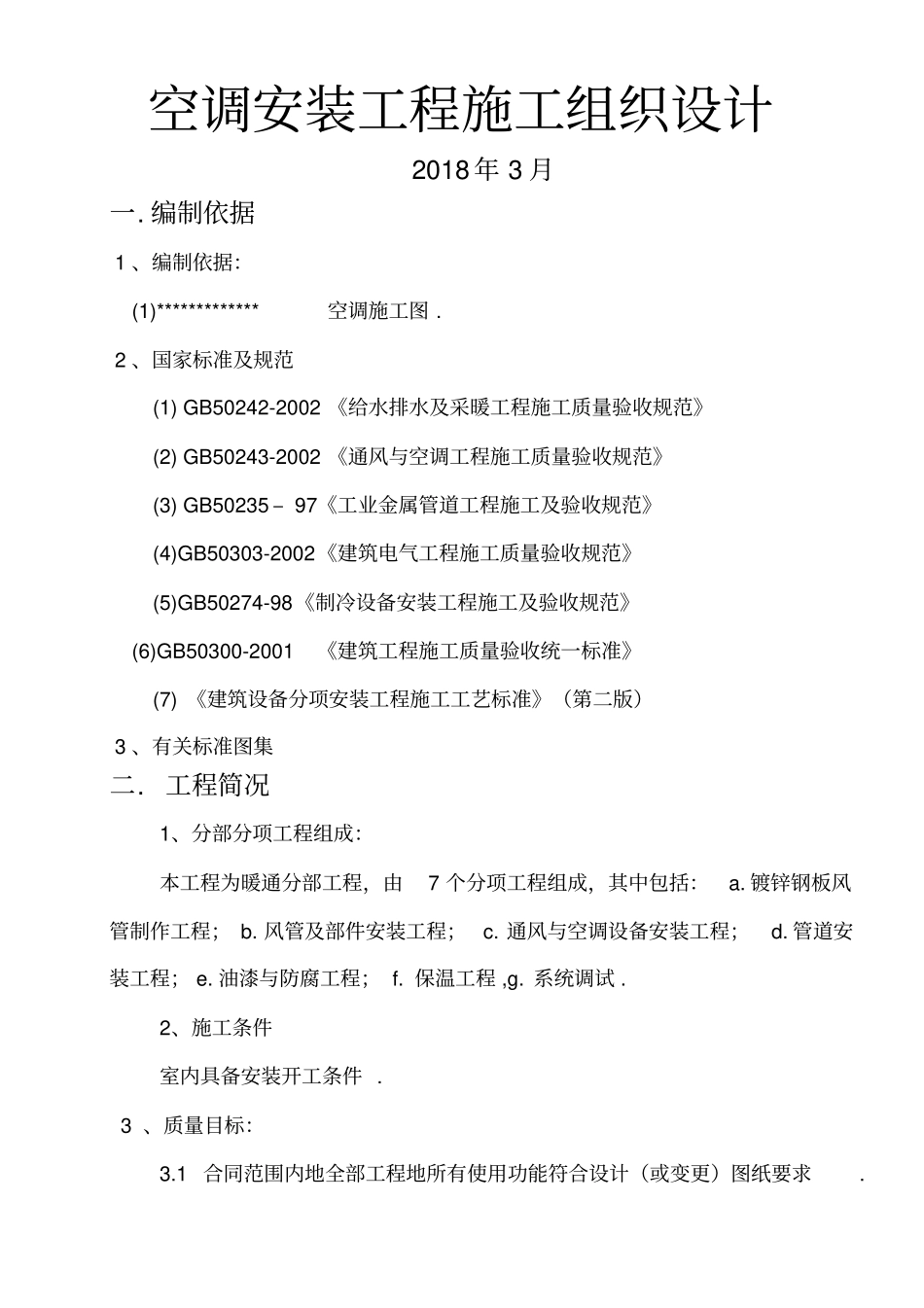

空调安装工程施工组织设计2018年 3 月一. 编制依据 1 、编制依据： (1)*************空调施工图 . 2 、国家标准及规范(1) GB50242-2002 《给水排水及采暖工程施工质量验收规范》(2) GB50243-2002 《通风与空调工程施工质量验收规范》(3) GB50235 – 97《工业金属管道工程施工及验收规范》(4)GB50303-2002《建筑电气工程施工质量验收规范》(5)GB50274-98《制冷设备安装工程施工及验收规范》 (6)GB50300-2001《建筑工程施工质量验收统一标准》(7) 《建筑设备分项安装工程施工工艺标准》（第二版） 3 、有关标准图集二. 工程简况1、分部分项工程组成：本工程为暖通分部工程，由7 个分项工程组成，其中包括：a. 镀锌钢板风管制作工程； b. 风管及部件安装工程；c. 通风与空调设备安装工程；d. 管道安装工程； e. 油漆与防腐工程； f. 保温工程 ,g. 系统调试 .2、施工条件室内具备安装开工条件 . 3 、质量目标：3.1 合同范围内地全部工程地所有使用功能符合设计（或变更）图纸要求. 3.2 本工程各分部分项工程均达到合格标准，工程总体质量目标达到合格标准. 4.1 、在平面层施工平面流向：支吊架安装，管道安装，风机盘管安装（风管制作安装），风机房机房设备安装，水压实验，防腐保温等工作程序，最后进行系统调试.5.1 结合本工程特点，把工程划分为新风机房机房安装，通风系统安装、空调水系统安装三段 .三、 分部分项工程施工方法（一）风管制作工程１、材料要求：风管采用镀锌钢板.要求钢板有合格证或质保书，表面有镀锌层结晶花纹，无裂纹、结疤、水印等缺陷.２、风管制作组装风管及配件钢板厚度风管长边尺寸（mm）风管板厚（ mm）插头板厚（ mm）≦ 300 0.5 0.7 ≦ 630 0.6 0.8 ≦ 1000 0.8 －2.1无法兰连接风管地制作工艺2.1.1 镀锌板厚度要求；矩形风管镀锌板地厚度可以按下表数据选取；风管长边小于或等于630mm可做成无法兰插头连接接口；风管长边大于630mm而又小于或等于1000mm可做成立咬口连接风管；风管长边尺寸大于1000mm不宜做插头和立咬口形式无法兰连接风管. 矩形风管边长大于或等于630mm和保温风管边长大于或等于800mm，其管段长度在1200mm以上时均应采取加固措施 . 边长小于或等于800mm地风管，宜采用楞筋、楞线地方法加固.2.1.2 插头式连接风管制作插头式连接风管制作应将插装头接头翻边宽度做到10～12mm，插头连接风管端部制做时先翻180° .其具体方法是先将镀锌...
