空调水系统阀门的种类与选用

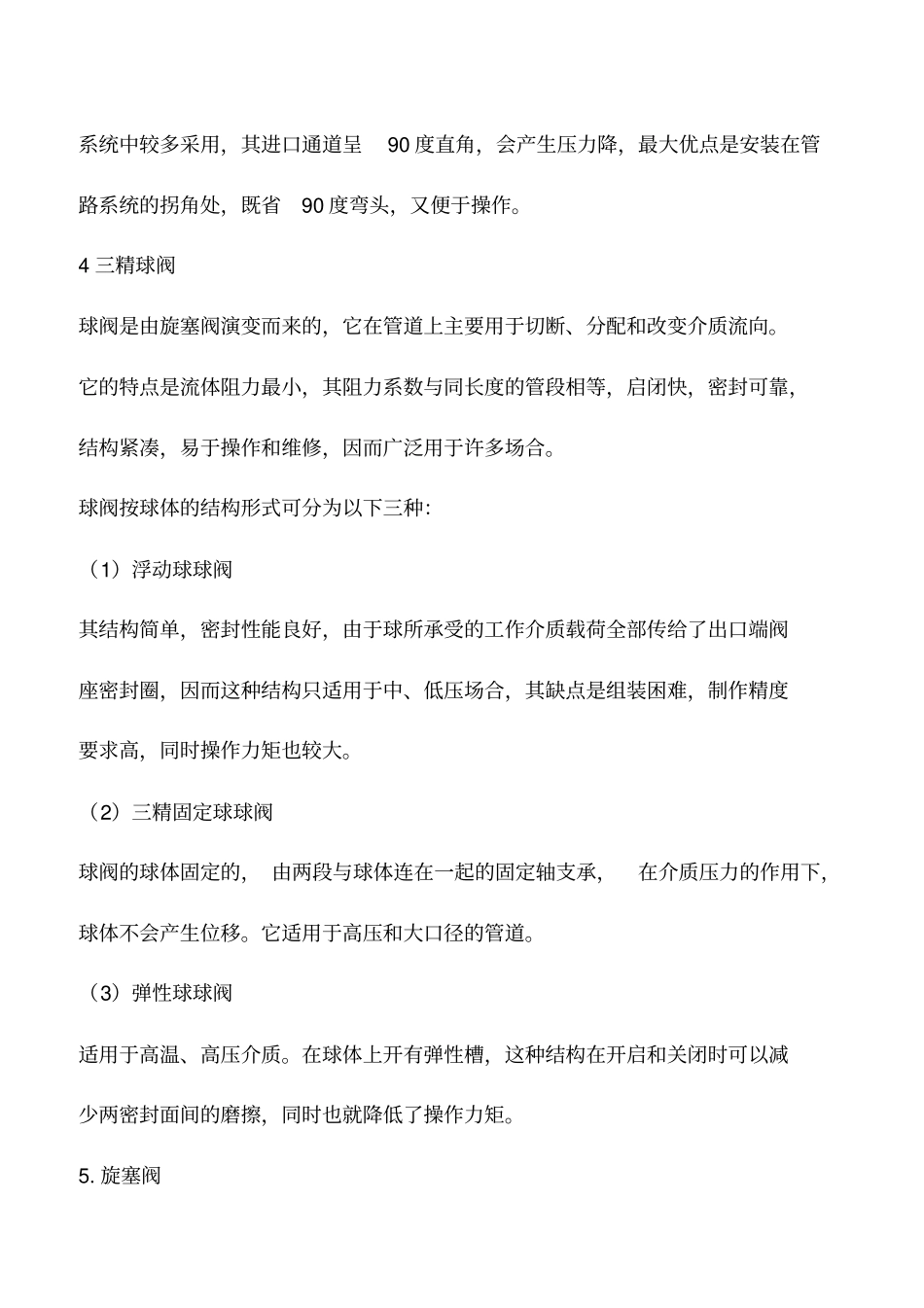

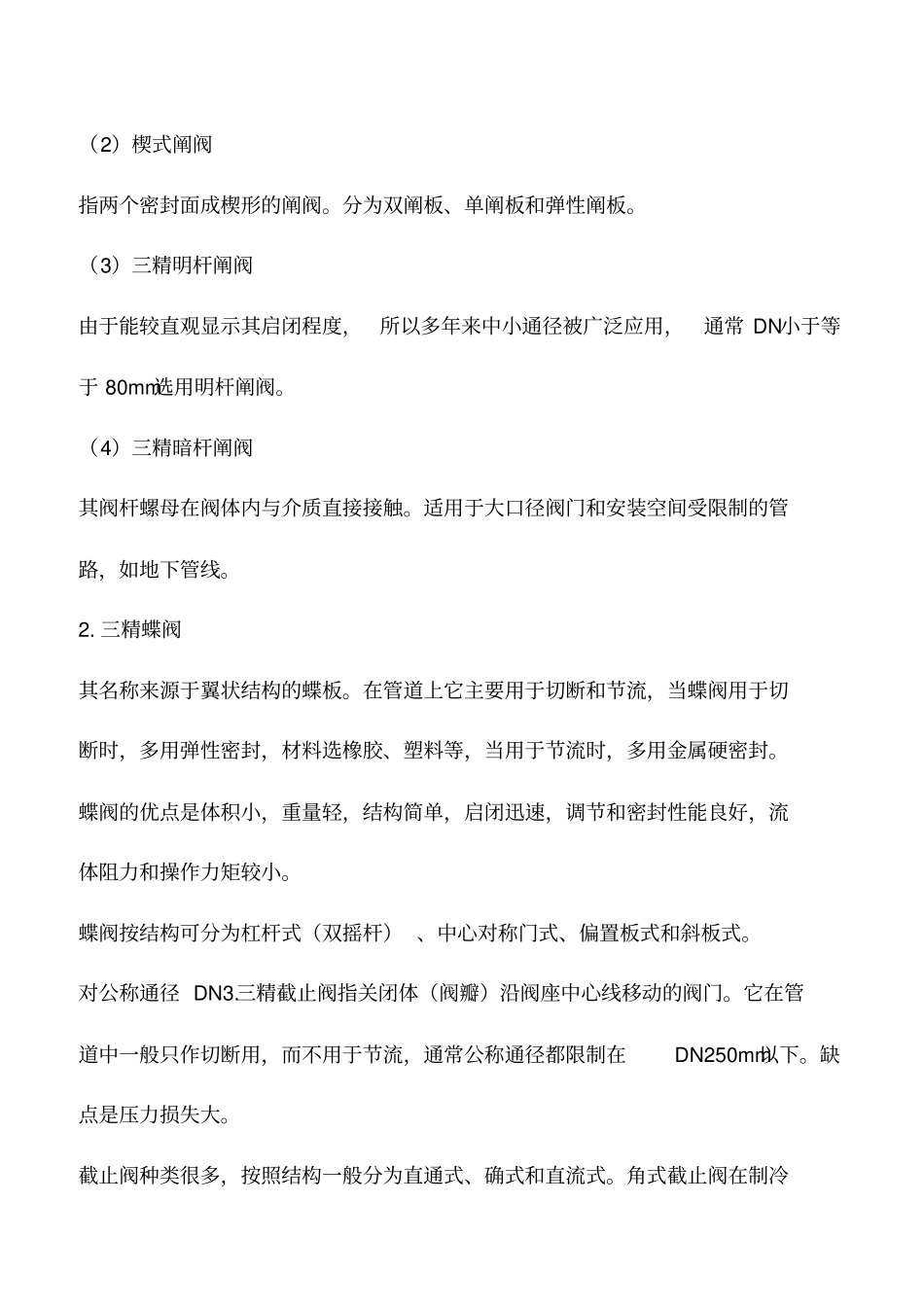

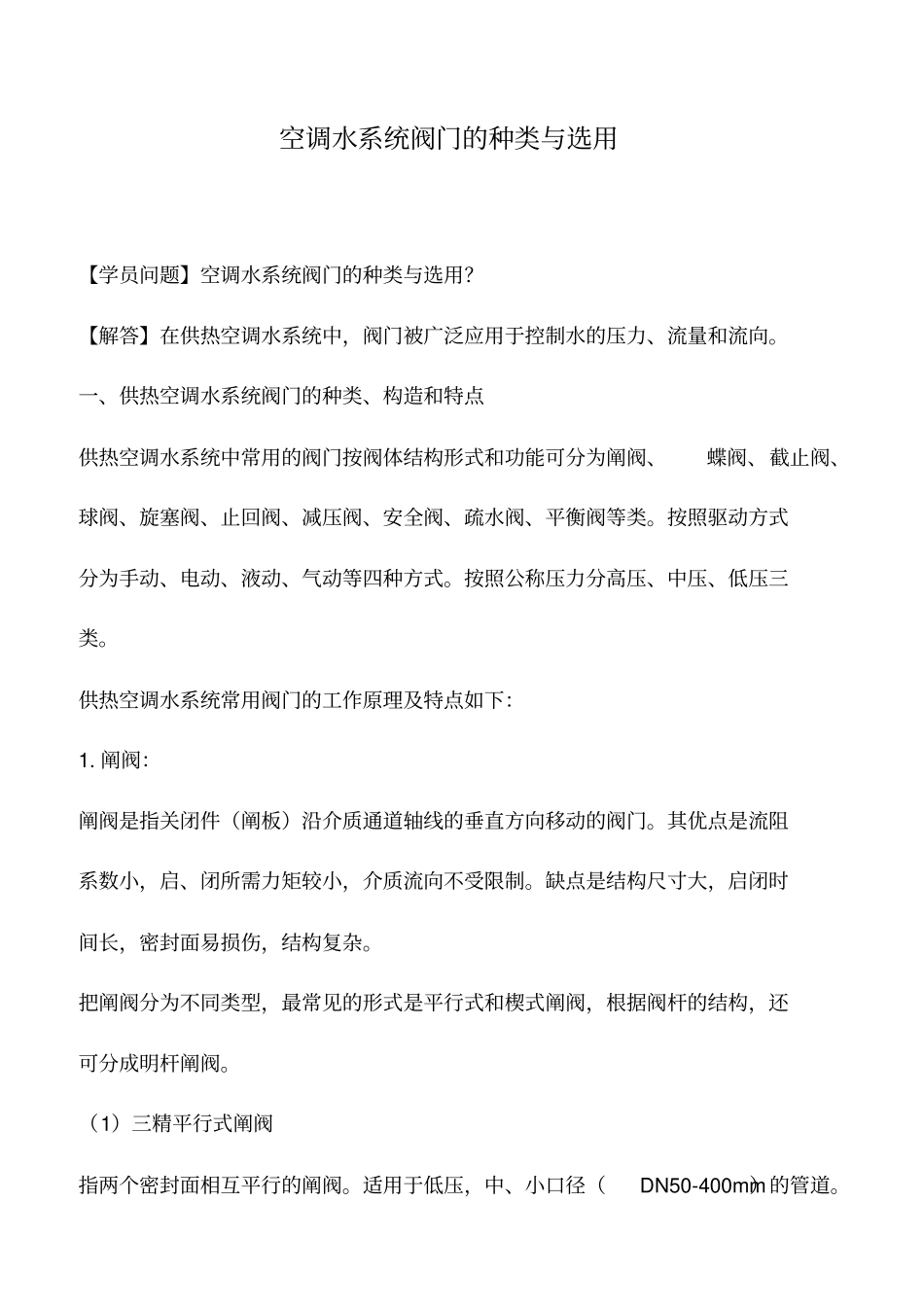

空调水系统阀门的种类与选用【学员问题】空调水系统阀门的种类与选用？【解答】在供热空调水系统中，阀门被广泛应用于控制水的压力、流量和流向。一、供热空调水系统阀门的种类、构造和特点供热空调水系统中常用的阀门按阀体结构形式和功能可分为阐阀、蝶阀、截止阀、球阀、旋塞阀、止回阀、减压阀、安全阀、疏水阀、平衡阀等类。按照驱动方式分为手动、电动、液动、气动等四种方式。按照公称压力分高压、中压、低压三类。供热空调水系统常用阀门的工作原理及特点如下：1. 阐阀：阐阀是指关闭件（阐板）沿介质通道轴线的垂直方向移动的阀门。其优点是流阻系数小，启、闭所需力矩较小，介质流向不受限制。缺点是结构尺寸大，启闭时间长，密封面易损伤，结构复杂。把阐阀分为不同类型，最常见的形式是平行式和楔式阐阀，根据阀杆的结构，还可分成明杆阐阀。（1）三精平行式阐阀指两个密封面相互平行的阐阀。适用于低压，中、小口径（DN50-400mm）的管道。（2）楔式阐阀指两个密封面成楔形的阐阀。分为双阐板、单阐板和弹性阐板。（3）三精明杆阐阀由于能较直观显示其启闭程度，所以多年来中小通径被广泛应用，通常 DN小于等于 80mm选用明杆阐阀。（4）三精暗杆阐阀其阀杆螺母在阀体内与介质直接接触。适用于大口径阀门和安装空间受限制的管路，如地下管线。2. 三精蝶阀其名称来源于翼状结构的蝶板。在管道上它主要用于切断和节流，当蝶阀用于切断时，多用弹性密封，材料选橡胶、塑料等，当用于节流时，多用金属硬密封。蝶阀的优点是体积小，重量轻，结构简单，启闭迅速，调节和密封性能良好，流体阻力和操作力矩较小。蝶阀按结构可分为杠杆式（双摇杆） 、中心对称门式、偏置板式和斜板式。对公称通径 DN3.三精截止阀指关闭体（阀瓣）沿阀座中心线移动的阀门。它在管道中一般只作切断用，而不用于节流，通常公称通径都限制在DN250mm以下。缺点是压力损失大。截止阀种类很多，按照结构一般分为直通式、确式和直流式。角式截止阀在制冷系统中较多采用，其进口通道呈90 度直角，会产生压力降，最大优点是安装在管路系统的拐角处，既省90 度弯头，又便于操作。4 三精球阀球阀是由旋塞阀演变而来的，它在管道上主要用于切断、分配和改变介质流向。它的特点是流体阻力最小，其阻力系数与同长度的管段相等，启闭快，密封可靠，结构紧凑，易于操作和维修，因而广泛用于许多场合。球阀按球体的结构形式可分为以下三种：（1）浮动球球阀其结构简单，密...
