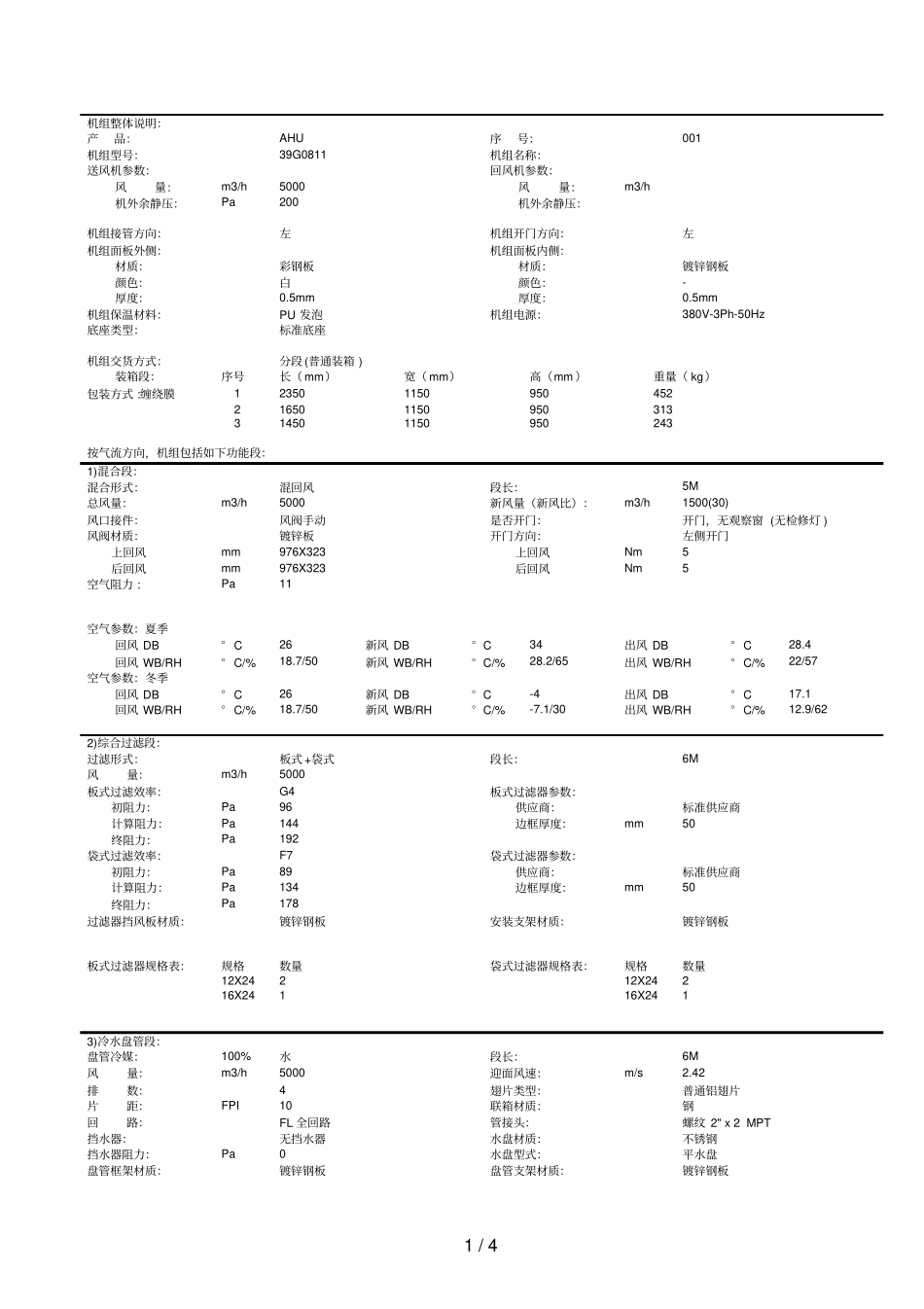

1 / 4 机组整体说明：产品：AHU 序号：001 机组型号：39G0811 机组名称：送风机参数：回风机参数：风量: m3/h 5000 风量: m3/h 机外余静压：Pa 200 机外余静压：机组接管方向：左机组开门方向：左机组面板外侧：机组面板内侧：材质：彩钢板材质：镀锌钢板颜色：白颜色：- 厚度：0.5mm 厚度：0.5mm 机组保温材料：PU 发泡机组电源：380V-3Ph-50Hz 底座类型：标准底座机组交货方式：分段 (普通装箱 ) 装箱段：序号长（ mm）宽（ mm）高（mm ）重量（ kg）包装方式 :缠绕膜 1 2350 1150 950 452 2 1650 1150 950 313 3 1450 1150 950 243 按气流方向，机组包括如下功能段：1)混合段：混合形式：混回风段长：5M 总风量：m3/h 5000 新风量（新风比）：m3/h 1500(30) 风口接件：风阀手动是否开门：开门，无观察窗 (无检修灯 ) 风阀材质：镀锌板开门方向：左侧开门上回风mm 976X323 上回风Nm 5 后回风mm 976X323 后回风Nm 5 空气阻力 : Pa 11 空气参数：夏季回风 DB ° C 26 新风 DB ° C 34 出风 DB ° C 28.4 回风 WB/RH ° C/% 18.7/50 新风 WB/RH ° C/% 28.2/65 出风 WB/RH ° C/% 22/57 空气参数：冬季回风 DB ° C 26 新风 DB ° C -4 出风 DB ° C 17.1 回风 WB/RH ° C/% 18.7/50 新风 WB/RH ° C/% -7.1/30 出风 WB/RH ° C/% 12.9/62 2)综合过滤段：过滤形式：板式 +袋式段长：6M 风量：m3/h 5000 板式过滤效率：G4 板式过滤器参数：初阻力：Pa 96 供应商：标准供应商计算阻力：Pa 144 边框厚度：mm 50 终阻力：Pa 192 袋式过滤效率：F7 袋式过滤器参数：初阻力：Pa 89 供应商：标准供应商计算阻力：Pa 134 边框厚度：mm 50 终阻力：Pa 178 过滤器挡风板材质：镀锌钢板安装支架材质：镀锌钢板板式过滤器规格表：规格数量袋式过滤器规格表：规格数量12X24 2 12X24 2 16X24 1 16X24 1 3)冷水盘管段：盘管冷媒：100% 水段长：6M 风量：m3/h 5000 迎面风速：m/s 2.42 排数：4 翅片类型：普通铝翅片片距：FPI 10 联箱材质：钢回路：FL 全回路管接头：螺纹 2" x 2 MPT 挡水器：无挡水器水盘材质：不锈钢挡水器阻力：Pa 0 水盘型式：平水盘盘管框架材质：镀锌钢板盘管支架材质：镀锌钢板2 / 4 空气参数：夏季水侧参数：夏季进风 DB：° C 28.4 冷量：kW 30 进...
