外墙淋水试验专项现场施工方法

外墙淋水试验专项现场施工方法_第1页
1/11
外墙淋水试验专项现场施工方法_第2页
2/11
外墙淋水试验专项现场施工方法_第3页
3/11

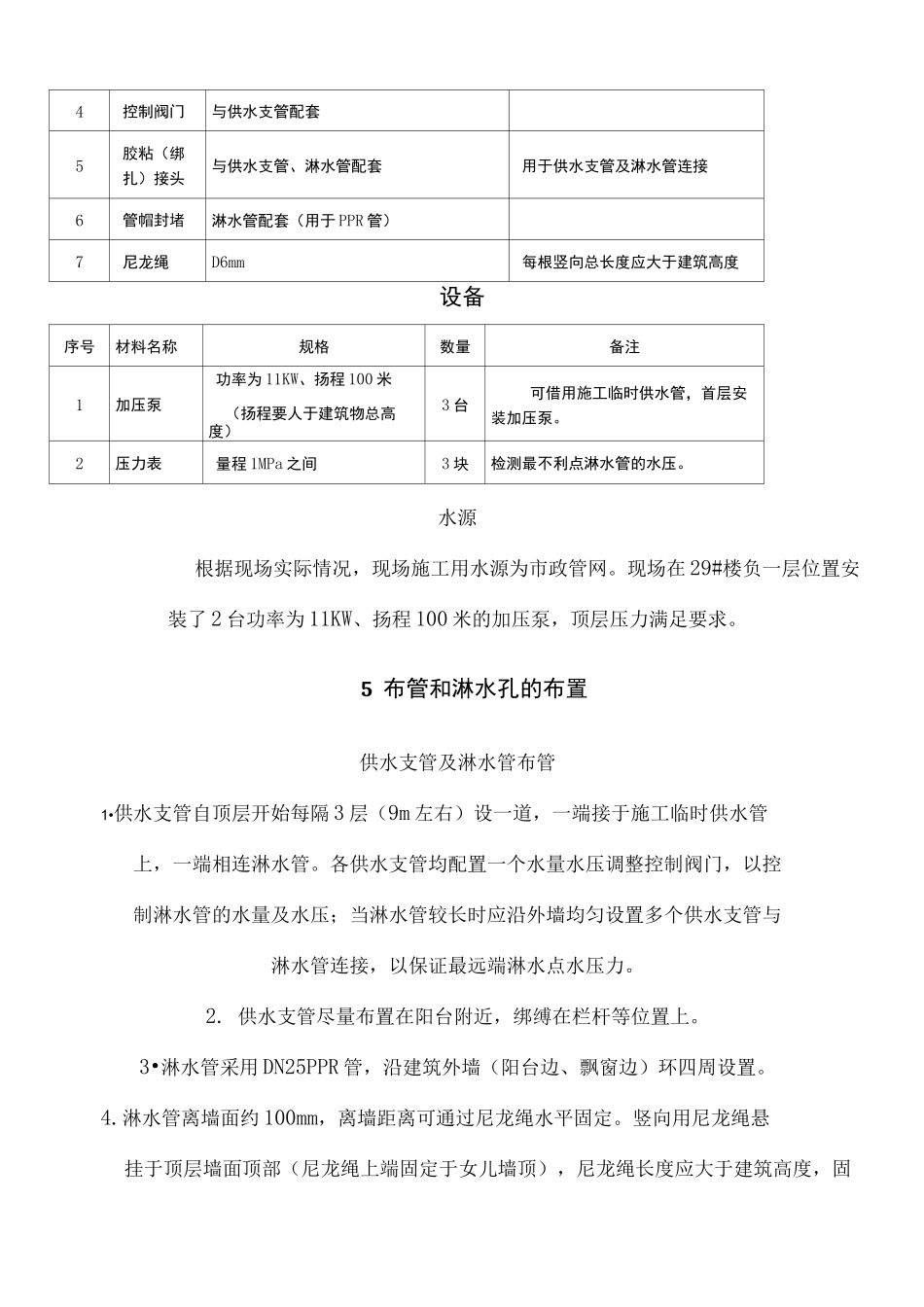

1编制依据编制依据1)重庆市及永川区质量验收要求及文件(2)总承包合同及金科实测实量要求;(3)本工程施工图纸及施工组织设计;4)重庆住宅工程分户质量验收管理办法2工程概况工程概况一览表*L**L**L**L**L**L**L**L**L*建筑设计概况一览表*!>**X<**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L**L*本工程外墙淋水试验的栋号 1\2\3 号楼。3外墙淋水试验的目的通过对建筑物的外墙,门窗等部位进行淋水试验,全面检查是否存在渗漏现象,以便于及时发现问题,有针对性的开展整改工作,最终向业主交付合格的建筑产品。外墙淋水试验方法各项准备工作做好且满足试验条件后,建设、监理等相关单位,对淋水过程进行监督和记录。淋水试验自上而下进行,试验前应将门窗全部关闭。全面淋水试验分为两次进行。第一次全面淋水试验的目的是全面检查,发现漏点并进行整改,第二次全面淋水试验的目的是最后全面检查,确保交楼时外墙渗漏率接近零4材料及设备材料序号材料名称规格备注1供水管DN50PPR 供水管可借用施工临时供水管2供水支管DN32mmPPR 冷水管,压力等级>。3淋水管DN25mmPPR 冷水管,压力等级>。4控制阀门与供水支管配套5胶粘(绑扎)接头与供水支管、淋水管配套用于供水支管及淋水管连接6管帽封堵淋水管配套(用于 PPR 管)7尼龙绳D6mm每根竖向总长度应大于建筑高度设备序号材料名称规格数量备注1加压泵功率为 11KW、扬程 100 米(扬程要人于建筑物总高度)3 台可借用施工临时供水管,首层安装加压泵。2压力表量程 1MPa 之间3 块检测最不利点淋水管的水压。水源根据现场实际情况,现场施工用水源为市政管网。现场在 29#楼负一层位置安装了 2 台功率为 11KW、扬程 100 米的加压泵,顶层压力满足要求。5 布管和淋水孔的布置供水支管及淋水管布管1•供水支管自顶层开始每隔 3 层(9m 左右)设一道,一端接于施工临时供水管上,一端相连淋水管。各供水支管均配置一个水量水压调整控制阀门,以控制淋水管的水量及水压;当淋水管较长时应沿外墙均匀设置多个供水支管与淋水管连接,以保证最远端淋水点水压力。2. 供水支管尽量布置在阳台附近,绑缚在栏杆等位置上。3•淋水管采用 DN25PPR 管,沿建筑外墙(阳台边、飘窗边)环四周设置。4.淋水管离墙面约 100mm,离墙距离可通过尼龙绳水平固定。竖向用尼龙绳悬挂于顶层墙面顶部(尼龙绳上端固定于女儿墙顶),尼龙绳长度应大于建筑高度,固定点间距...
