工程中的大体积混凝土指什么？

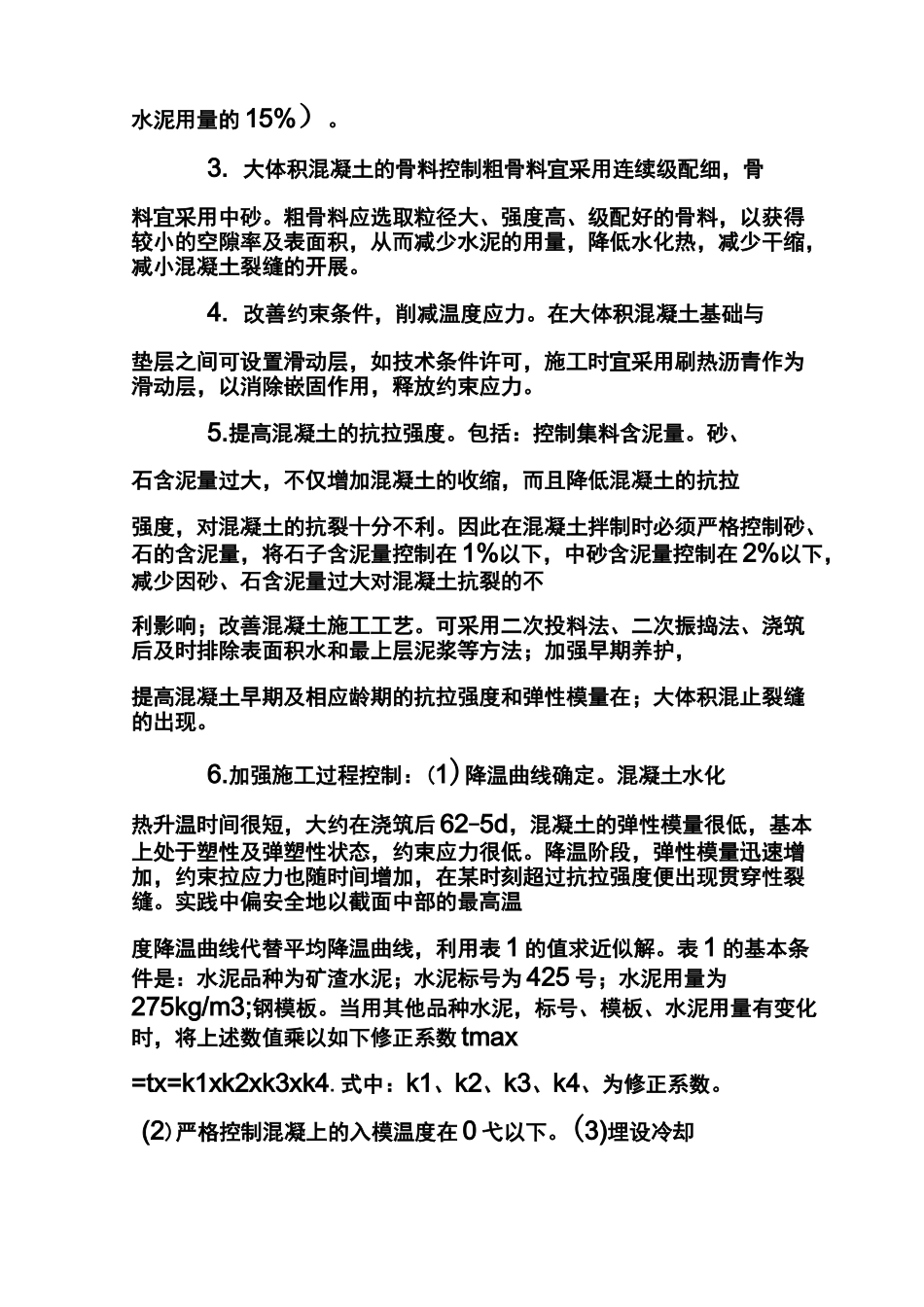

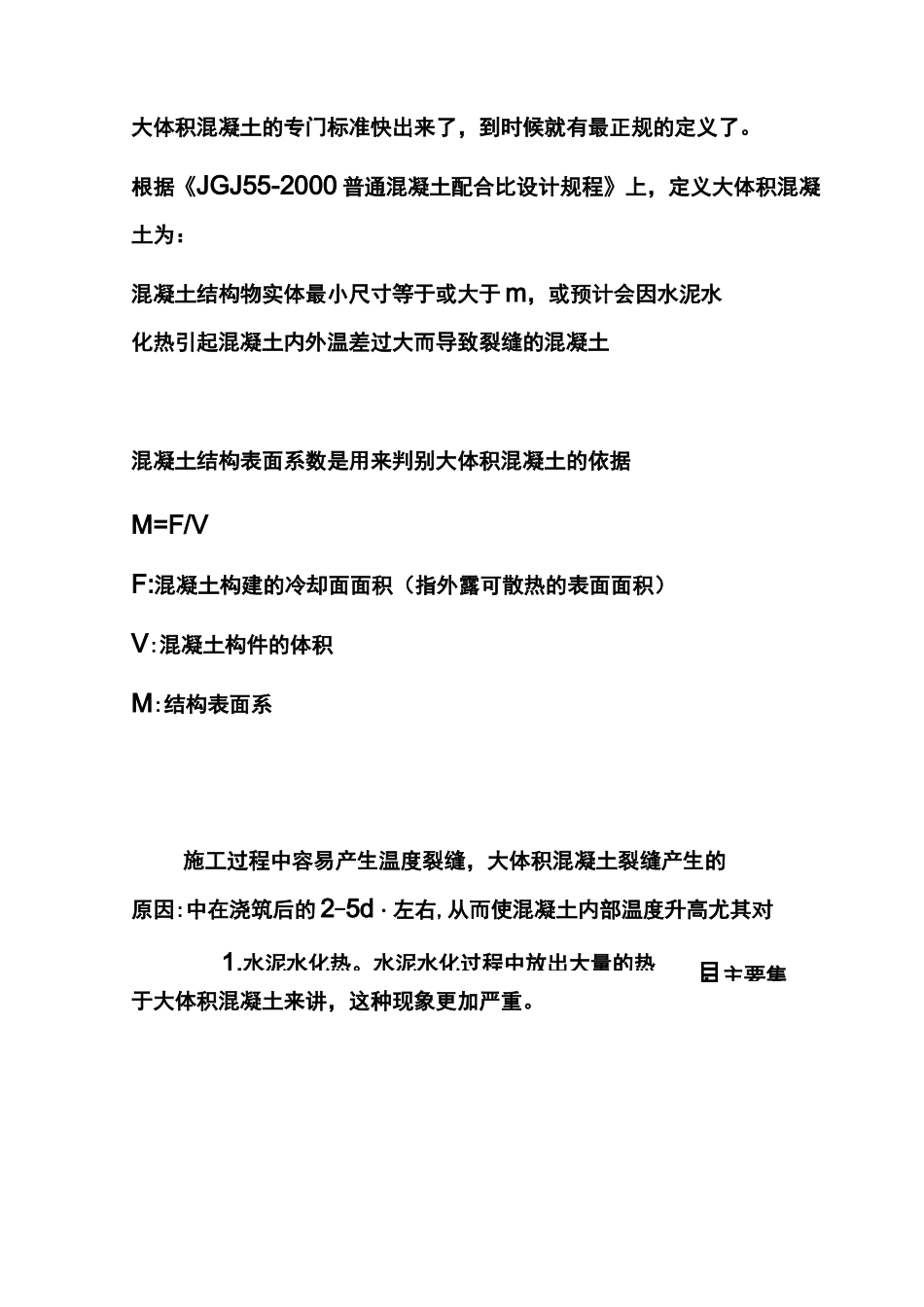

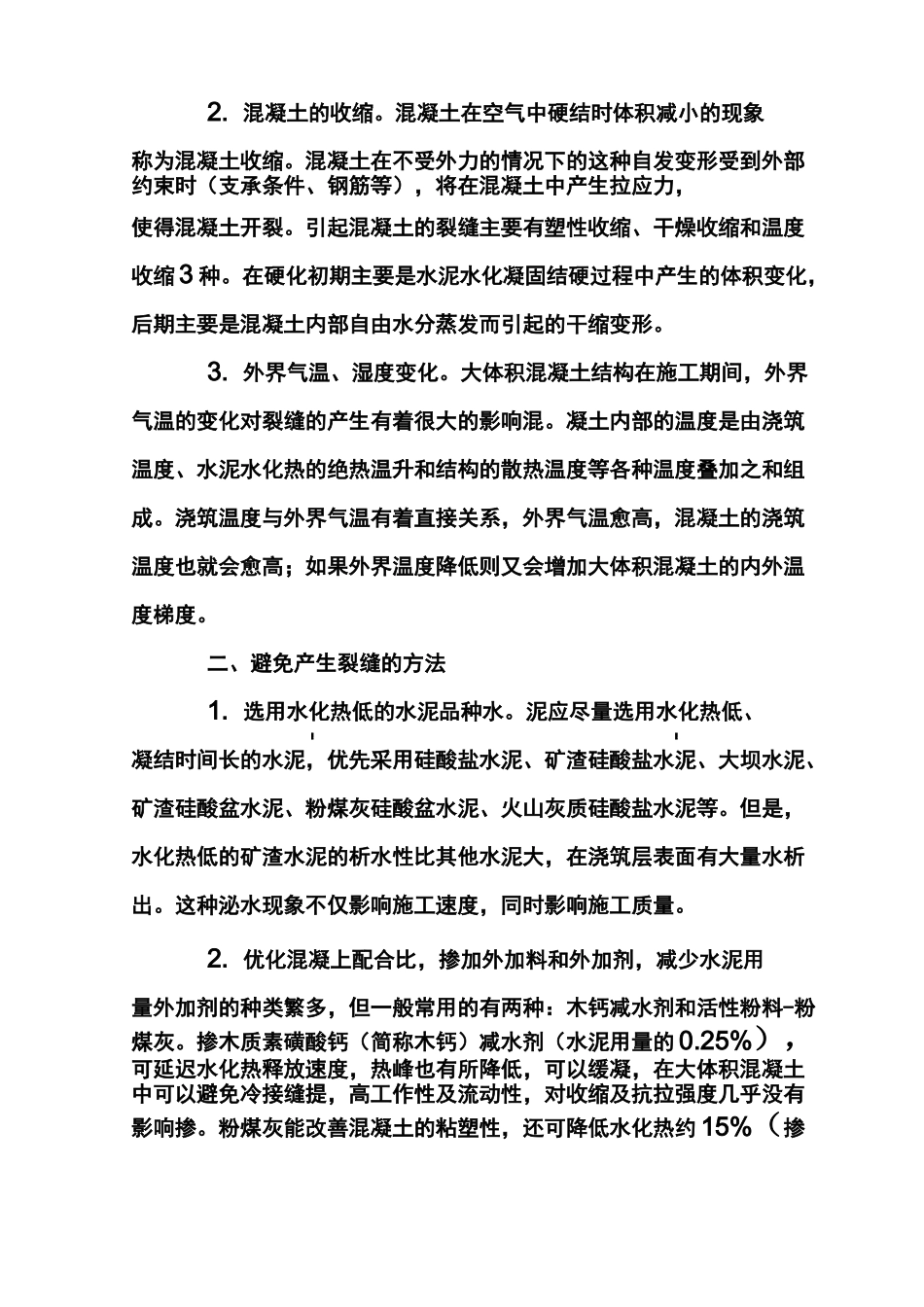

1.水泥水化热。水泥水化过程中放出大量的热主要集大体积混凝土的专门标准快出来了，到时候就有最正规的定义了。根据《JGJ55-2000 普通混凝土配合比设计规程》上，定义大体积混凝土为：混凝土结构物实体最小尺寸等于或大于 m，或预计会因水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土混凝土结构表面系数是用来判别大体积混凝土的依据M=F/VF:混凝土构建的冷却面面积（指外露可散热的表面面积）V:混凝土构件的体积M:结构表面系施工过程中容易产生温度裂缝，大体积混凝土裂缝产生的原因:中在浇筑后的 2-5d・左右,从而使混凝土内部温度升高尤其对于大体积混凝土来讲，这种现象更加严重。112. 混凝土的收缩。混凝土在空气中硬结时体积减小的现象称为混凝土收缩。混凝土在不受外力的情况下的这种自发变形受到外部约束时（支承条件、钢筋等），将在混凝土中产生拉应力，使得混凝土开裂。引起混凝土的裂缝主要有塑性收缩、干燥收缩和温度收缩 3 种。在硬化初期主要是水泥水化凝固结硬过程中产生的体积变化，后期主要是混凝土内部自由水分蒸发而引起的干缩变形。3. 外界气温、湿度变化。大体积混凝土结构在施工期间，外界气温的变化对裂缝的产生有着很大的影响混。凝土内部的温度是由浇筑温度、水泥水化热的绝热温升和结构的散热温度等各种温度叠加之和组成。浇筑温度与外界气温有着直接关系，外界气温愈高，混凝土的浇筑温度也就会愈高；如果外界温度降低则又会增加大体积混凝土的内外温度梯度。二、避免产生裂缝的方法1. 选用水化热低的水泥品种水。泥应尽量选用水化热低、凝结时间长的水泥，优先采用硅酸盐水泥、矿渣硅酸盐水泥、大坝水泥、矿渣硅酸盆水泥、粉煤灰硅酸盆水泥、火山灰质硅酸盐水泥等。但是，水化热低的矿渣水泥的析水性比其他水泥大，在浇筑层表面有大量水析出。这种泌水现象不仅影响施工速度，同时影响施工质量。2. 优化混凝上配合比，掺加外加料和外加剂，减少水泥用量外加剂的种类繁多，但一般常用的有两种：木钙减水剂和活性粉料-粉煤灰。掺木质素磺酸钙（简称木钙）减水剂（水泥用量的 0.25%），可延迟水化热释放速度，热峰也有所降低，可以缓凝，在大体积混凝土中可以避免冷接缝提，高工作性及流动性，对收缩及抗拉强度几乎没有影响掺。粉煤灰能改善混凝土的粘塑性，还可降低水化热约 15%（掺水泥用量的 15%）。3. 大体积混凝土的骨料控制粗骨料宜采用连续级配细，骨料宜采用中砂。粗骨料应选取粒径大、强度高、...
