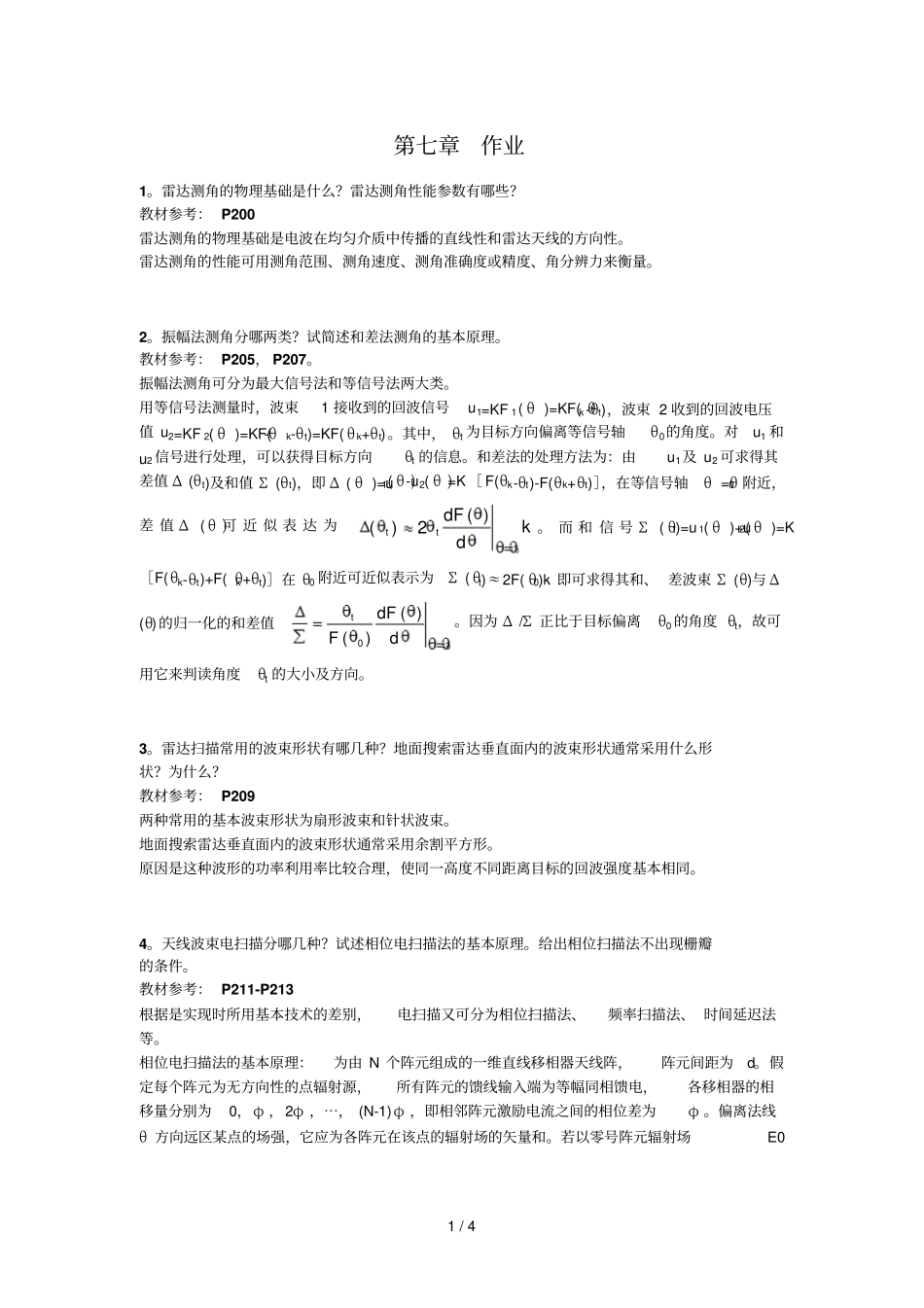

1 / 4 第七章作业1。雷达测角的物理基础是什么？雷达测角性能参数有哪些？教材参考： P200 雷达测角的物理基础是电波在均匀介质中传播的直线性和雷达天线的方向性。雷达测角的性能可用测角范围、测角速度、测角准确度或精度、角分辨力来衡量。2。振幅法测角分哪两类？试简述和差法测角的基本原理。教材参考： P205， P207。振幅法测角可分为最大信号法和等信号法两大类。用等信号法测量时，波束1 接收到的回波信号u1=KF 1( θ )=KF( θk-θt)，波束 2 收到的回波电压值 u2=KF 2( θ )=KF(-θk-θt)=KF( θ k+θt)。其中， θt 为目标方向偏离等信号轴θ0的角度。对u1 和u2 信号进行处理，可以获得目标方向θt 的信息。和差法的处理方法为：由u1及 u2 可求得其差值 Δ (θt)及和值 Σ (θt)，即 Δ ( θ )=u1( θ )-u2( θ ) =K［ F(θk-θt)-F(θk+θt)］，在等信号轴θ =θ0 附近，差 值 Δ ( θ )可 近 似 表 达 为kddFtt0)(2)(。 而 和 信 号 Σ( θt)=u 1( θ )+u2( θ )=K［F(θk-θt)+F( θk+θt)］在 θ0 附近可近似表示为Σ ( θt)≈2F( θ0)k 即可求得其和、 差波束 Σ (θ)与 Δ(θ)的归一化的和差值0)()(0ddFFt。因为 Δ /Σ 正比于目标偏离θ0 的角度 θt，故可用它来判读角度θt 的大小及方向。3。雷达扫描常用的波束形状有哪几种？地面搜索雷达垂直面内的波束形状通常采用什么形状？为什么？教材参考： P209 两种常用的基本波束形状为扇形波束和针状波束。地面搜索雷达垂直面内的波束形状通常采用余割平方形。原因是这种波形的功率利用率比较合理，使同一高度不同距离目标的回波强度基本相同。4。天线波束电扫描分哪几种？试述相位电扫描法的基本原理。给出相位扫描法不出现栅瓣的条件。教材参考： P211-P213 根据是实现时所用基本技术的差别，电扫描又可分为相位扫描法、频率扫描法、 时间延迟法等。相位电扫描法的基本原理：为由 N 个阵元组成的一维直线移相器天线阵，阵元间距为d。假定每个阵元为无方向性的点辐射源，所有阵元的馈线输入端为等幅同相馈电，各移相器的相移量分别为0，φ ，2φ ，⋯， (N-1)φ ，即相邻阵元激励电流之间的相位差为φ 。偏离法线θ 方向远区某点的场强，它应为各阵元在该点的辐射场的矢量和。若以零号阵元辐射场E02 / 4 的相位为基准，则10)()(NkjkeEE，φ 为相邻阵元激励电流相位差，ψ 为由...
