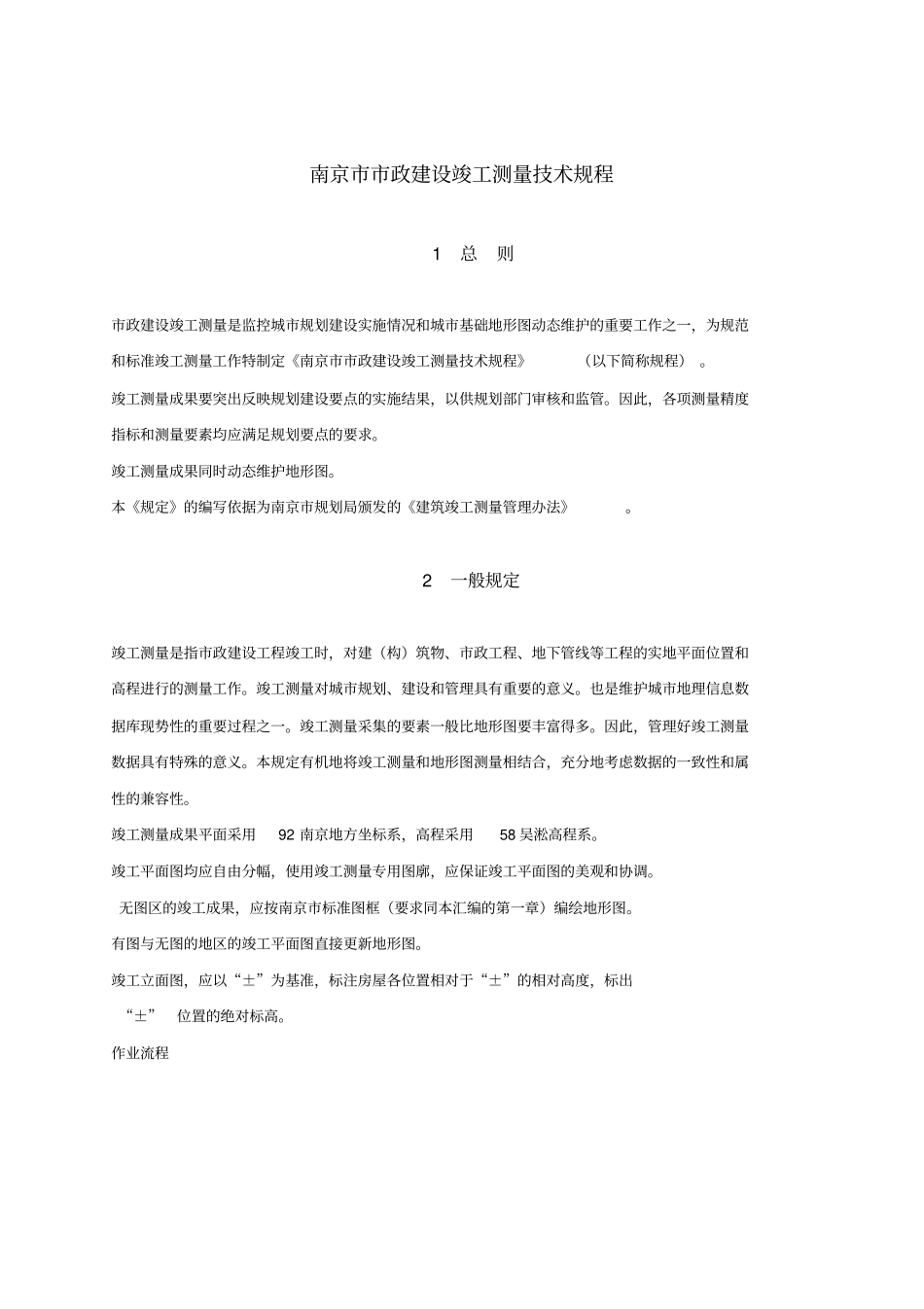

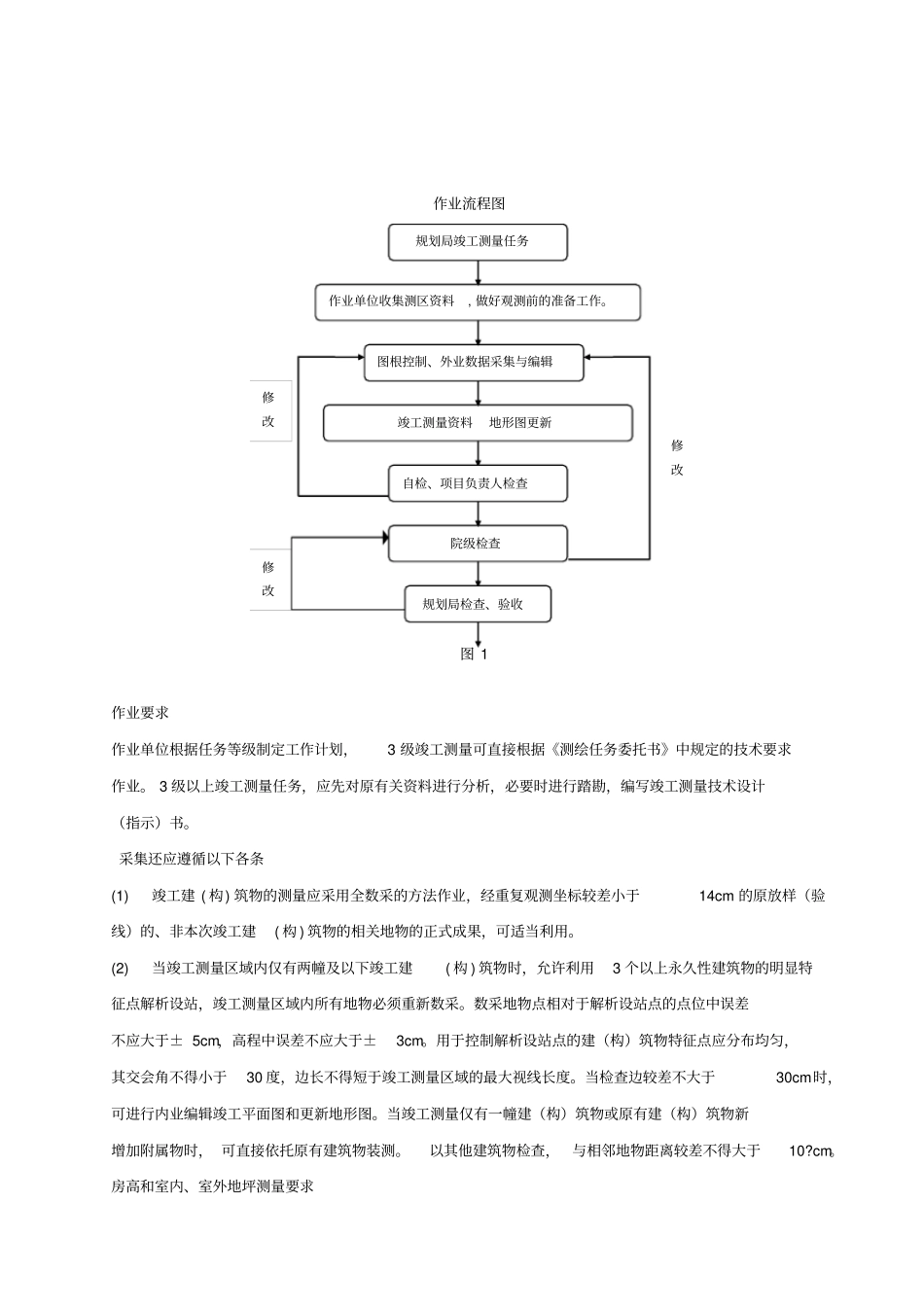

南京市市政建设竣工测量技术规程1 总则市政建设竣工测量是监控城市规划建设实施情况和城市基础地形图动态维护的重要工作之一，为规范和标准竣工测量工作特制定《南京市市政建设竣工测量技术规程》（以下简称规程） 。竣工测量成果要突出反映规划建设要点的实施结果，以供规划部门审核和监管。因此，各项测量精度指标和测量要素均应满足规划要点的要求。竣工测量成果同时动态维护地形图。本《规定》的编写依据为南京市规划局颁发的《建筑竣工测量管理办法》。2 一般规定竣工测量是指市政建设工程竣工时，对建（构）筑物、市政工程、地下管线等工程的实地平面位置和高程进行的测量工作。竣工测量对城市规划、建设和管理具有重要的意义。也是维护城市地理信息数据库现势性的重要过程之一。竣工测量采集的要素一般比地形图要丰富得多。因此，管理好竣工测量数据具有特殊的意义。本规定有机地将竣工测量和地形图测量相结合，充分地考虑数据的一致性和属性的兼容性。竣工测量成果平面采用92 南京地方坐标系，高程采用58 吴淞高程系。竣工平面图均应自由分幅，使用竣工测量专用图廓，应保证竣工平面图的美观和协调。无图区的竣工成果，应按南京市标准图框（要求同本汇编的第一章）编绘地形图。有图与无图的地区的竣工平面图直接更新地形图。竣工立面图，应以“±”为基准，标注房屋各位置相对于“±”的相对高度，标出“±”位置的绝对标高。作业流程作业流程图图 1作业要求作业单位根据任务等级制定工作计划，3 级竣工测量可直接根据《测绘任务委托书》中规定的技术要求作业。 3 级以上竣工测量任务，应先对原有关资料进行分析，必要时进行踏勘，编写竣工测量技术设计（指示）书。采集还应遵循以下各条(1) 竣工建 ( 构) 筑物的测量应采用全数采的方法作业，经重复观测坐标较差小于14cm 的原放样（验线）的、非本次竣工建( 构 ) 筑物的相关地物的正式成果，可适当利用。(2) 当竣工测量区域内仅有两幢及以下竣工建( 构 ) 筑物时，允许利用3 个以上永久性建筑物的明显特征点解析设站，竣工测量区域内所有地物必须重新数采。数采地物点相对于解析设站点的点位中误差不应大于± 5cm，高程中误差不应大于±3cm。用于控制解析设站点的建（构）筑物特征点应分布均匀，其交会角不得小于30 度，边长不得短于竣工测量区域的最大视线长度。当检查边较差不大于30cm时，可进行内业编辑竣工平面图和更新地形图。当竣工测量仅有一幢建（构）筑物...
